Caixa de madeira compativel com Festool Systainer T Loc.
Máquinas-ferramentas
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Caixa de madeira compativel com Festool Systainer T Loc.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

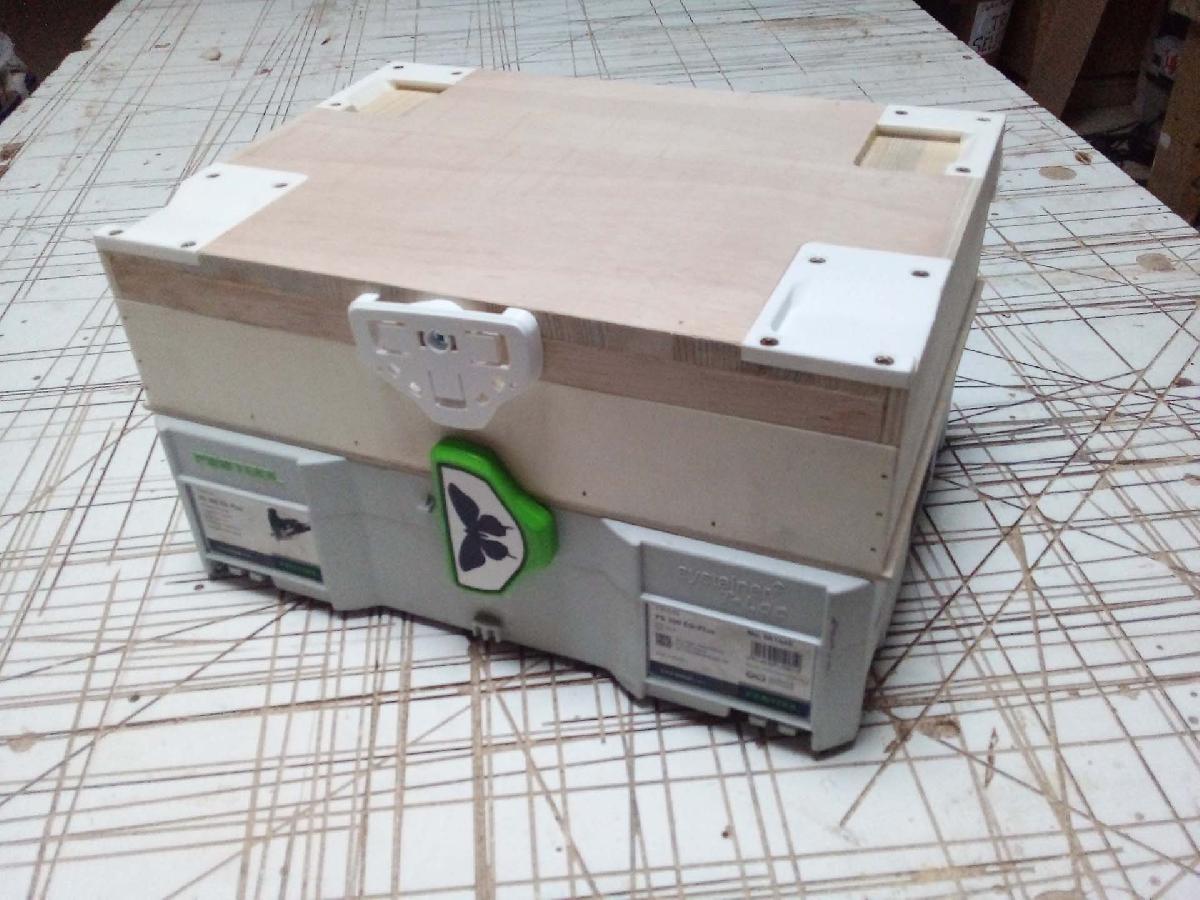

Caixa de madeira compativel com Festool Systainer T Loc. foi projetado para Impressora 3D. Caixa de Madeira Festool Systainer T-loc compativelEditado em 10.09.2023 : Apos varios anos de uso da primeira serie de caixas, vou tentar melhorar um pouco o gancho frontal com um unico parafuso de fixacao. De fato, ele comeca a girar em algumas caixas, o que se torna muito incomodo ao fechar; vou precisar encontrar um design que impeca esse movimento, enquanto ainda mantem a solidez. Fiquem atentos!Os volumes originais sao de um modelo muito fiel de Ben no site GrabCad. Agradeco a ele pela rigidez do seu trabalho.Os planos detalhados da caixa de 105 mm de altura estao no dwg Planos, mas tambem em pdf aqui. (Os PDFs nao podem ser enviados para o Thingiverse...)Para os outros formatos, as alturas totais do Systainer sao as seguintes: 157 mm, 210 mm, 315 mm e 420 mm.A caixa de 105 mm de altura pesa 1,95 kg, a de 201 mm pesa 2,5 kg e a de 315 mm pesa 2,95 kg vazia.A construcao necessita de um rebaixo de 8 mm de profundidade em 65x95 mm, para embutir as pecas nos 4 cantos da tampa. Este usinagem deve ser feita com uma fresa reta de 10 mm para corresponder ao arredondado das pecas. (cf Foto 5 para o gabarito de rebaixo usado na minha serie)O fundo da caixa em Contraplacado de 5 mm se projeta nas laterais para poder armazenar as caixas em gavetas em ranhuras.A montagem e colada R41 e pregada.O posicionamento das patas na parte inferior pode ser feito apresentando as pecas em seus locais com um adesivo dupla face, para que elas se colem na caixa ao apresentar a seguinte por cima. Eu tambem preparei planos A3 1:1 aqui e ali, para o posicionamento teorico dos parafusos, atencao para que a escala de impressao seja respeitada.Cuidados com o posicionamento da menor peca e do mostrador. Estes devem ser precisos e so ha uma chance, ja que essas pecas se sustentam apenas em um unico parafuso central. Portanto, e necessario fazer testes previos e/ou imprimir o plano A3 1:1 disponivel aqui.As dobradicas e batentes sao feitas com fita grampeada.Configuracoes de ImpressaoMarca da impressora:Prusa.impressoras:i3 MK3.Raft:Nao importa.Suportes:Nao.A velocidade de impressao da primeira camada e de 20% para garantir que nao se retraia.Arquivo *.3mf anexado.DesignSoftware de desenhoAutoCAD 3D 2022.SlicerPrusaSlicer 2.4.1.Aproveite!Nao hesitem em me enviar suas imagens por e-mail ([email protected]) se voces tentarem construir este modelo, isso sempre e um prazer!
