Caixa de gateway LoRaWAN com GPS

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caixa de gateway LoRaWAN com GPS

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

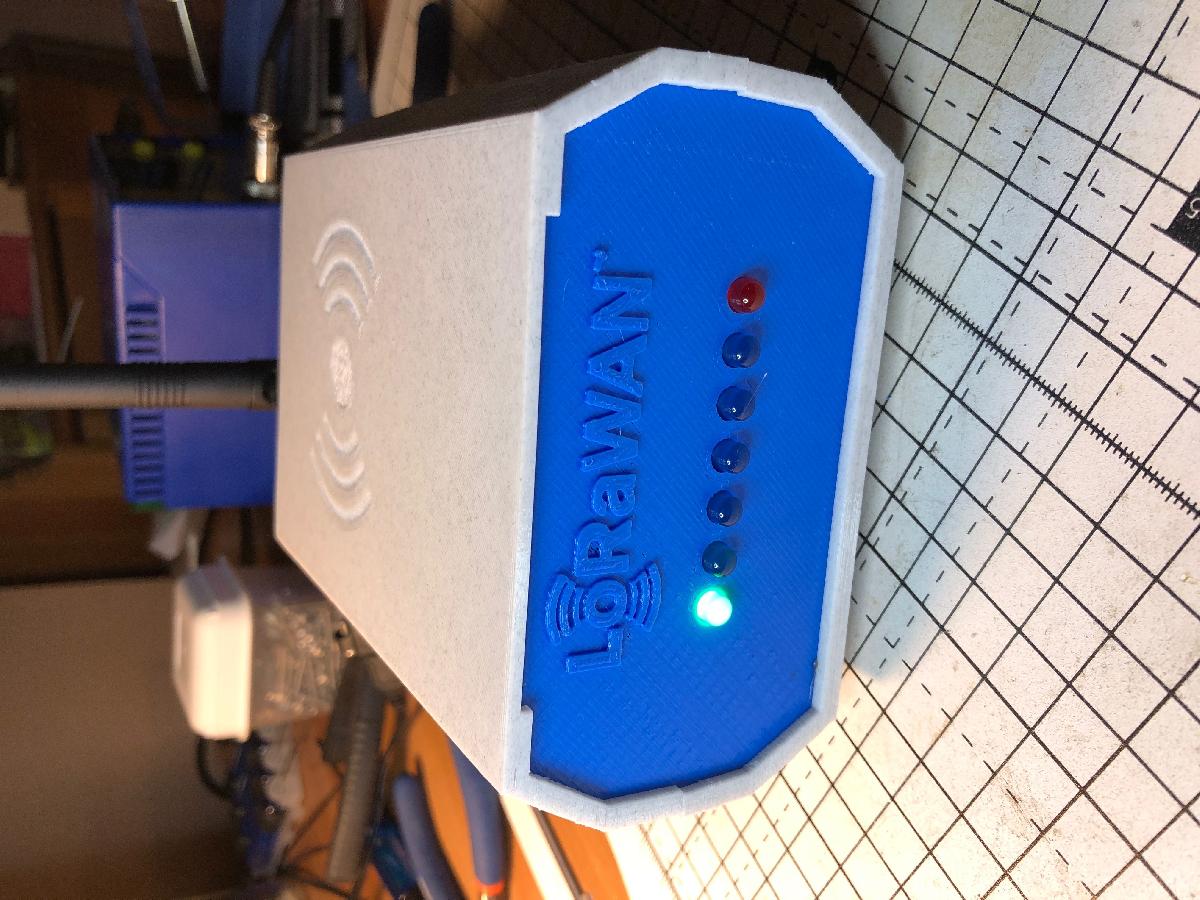

Caixa de gateway LoRaWAN com GPS foi projetado para Impressora 3D. Este e meu redesign do excelente design de case produzido por @Amedee.Eu gostei do case, mas queria reorganizar algumas coisas - movendo os conectores para a parte traseira do chassi e adicionando um painel indicador na frente.Esta unidade e direcionada ao backplane GNZ Pi/iC880a [1] em vez da variedade original coredump.ch [2]. Alem disso, eu queria adicionar um modulo GPS [3]. Lista parcial de materiais1 x Extensor micro USB para montagem em painel [5]1 x Concentrador iC880a LoRaWAN [4]1 x Raspberry Pi 3 (o modelo 2 tambem deve funcionar bem)1 x GNZ Pi <-> backplane iC880a [1]7 x LEDs de 5mm (sua escolha de cores.. eu usei VERDE para energia, VERMELHO para pulso PPS, AZUL para status do concentrador1 x Modulo GPS GY-NEO6MV2 Ublox + antena ceramica [ex 6]1 x Placa Veroboard de 20mm para montagem de LEDs1 x Ventoinha de 5V de 30mm x 15mmFios, parafusos/nuts de 2,5mm, 3mm etcFilamento - eu usei PLA 3D Fila azul da Rigid Ink para as placas, Marmore Florence Tech para a parte superior e inferior, TPU Florence Tech para os pes.Placa traseiraEu queria todas as conexoes na parte traseira do dispositivo. Aqui temos os conectores Raspi no canto inferior direito, soquete de energia no canto inferior esquerdo. Como essa configuracao e toda de 5V, eu escolhi uma entrada de energia micro-USB. A fonte oficial do Raspberry Pi funciona bem.Ao longo da parte superior estao o ventilador de 30mm e o conector SMA da antena. O backplane GNZ e simples e nao suporta controle de ventilador; eu apenas conecto diretamente a 5V.BaseNada inteligente aqui, apenas uma base solida e bonita.TopoA parte superior do case tem suportes para o modulo GPS e um suporte para a antena. Voce pode querer usar um pouco de cola, adesivo ou fita dupla face para fixar a antena. Lembre-se de instala-la de cabeca para baixo para que a parte superior fique voltada para cima quando montada ;)Painel FrontalMonte os LEDs na placa de acordo com sua preferencia. O circuito e simples, apenas uma linha GND comum com resistores de 1k em serie com cada LED. Voce pode querer variar os valores dos resistores para equilibrar o brilho se estiver usando cores diferentes. Eu nao me preocupei.Eu conectei as conexoes da seguinte forma:Funcao Linha Cor do LED Cabo Pino iC880aPOW 1 (Verde) LARANJA 21BACKHAUL PKT 2 (Azul) AMARELO 7TX PKT 3 (Azul) VERDE 8RX SENSOR PKT 4 (Azul) AZUL 10RX FSK PKT 5 (Azul) ROXO 9RX BUF !EMPTY 6 (Azul) CINZA 11GPS PPS 7 (Vermelho) BRANCO 19GND 8 (N/A) PRETO 1PPS e a saida GPS pulso por segundo que sincroniza o relogio interno do iC880a. Infelizmente, a placa nao expoe isso; voce precisa soldar diretamente no pino 3 do Neo6 (veja as fotos).[1] https://www.tindie.com/products/gnz/imst-ic880a-lorawan-backplane-kit/[2] https://shop.coredump.ch/product/ic880a-lorawan-gateway-backplane/[3] https://www.u-blox.com/sites/default/files/products/documents/NEO-6_DataSheet_(GPS.G6-HW-09005).pdf[4] http://shop.imst.de/wireless-modules/lora-products/8/ic880a-spi-lorawan-concentrator-868-mhz[5] https://www.modmypi.com/raspberry-pi/accessories-198/output-adaptors/panel-mount-651/panel-mount-micro-usb-male-to-female[6] https://www.ebay.co.uk/itm/GY-NEO6MV2-Ublox-GPS-Module-with-Active-Antenna-and-header-pins/231859809745?hash=item35fbebedd1:g:YLsAAOSwoydWsLIc
