Caixa de disjuntor com LED

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caixa de disjuntor com LED

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

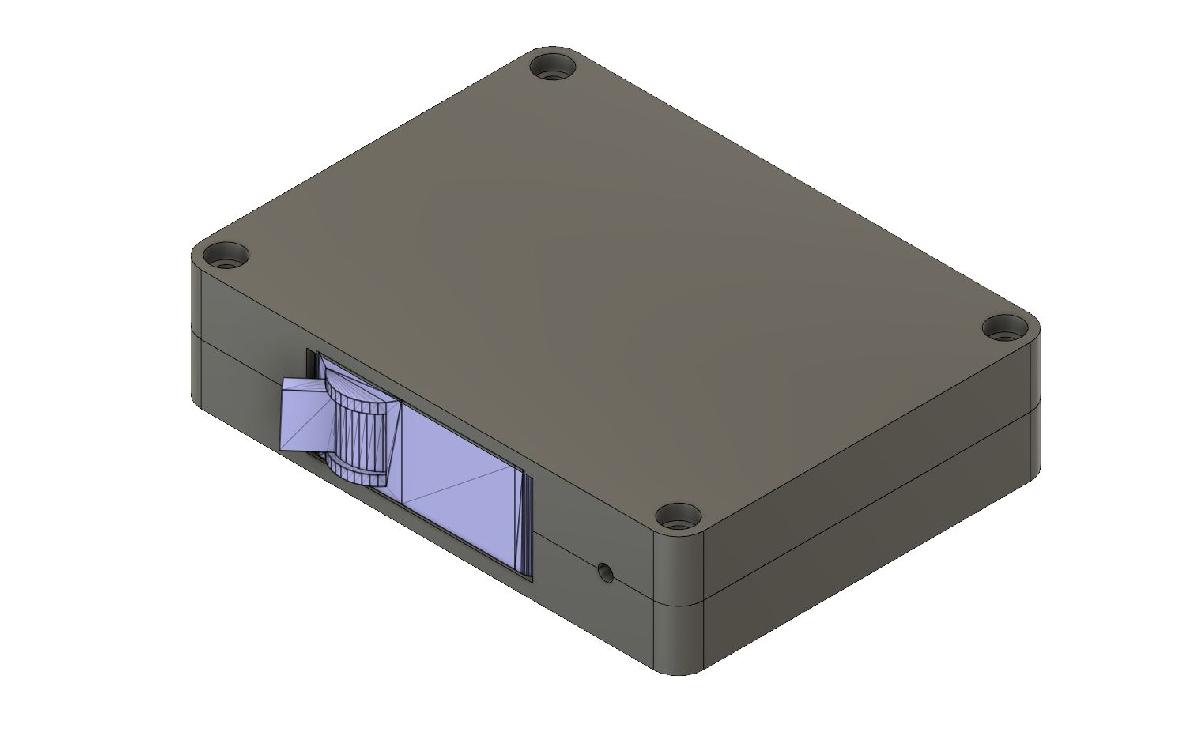

Caixa de disjuntor com LED foi projetado para Impressora 3D. Esta caixa e projetada para acomodar um disjuntor e um led indicativo de energia ligada. Eu uso este conjunto para proteger a instalacao eletrica da minha bancada de trabalho, bem como para ligar e desligar todos os equipamentos em um so lugar.Foi testado com duas marcas brasileiras, Tramontina e Steck, mas como sao fabricadas na China, acredito que sejam semelhantes a outras de outros paises.O Led pode ser conectado diretamente a energia AC, basta colocar um resistor de 100K (a 220v). Nao e necessario se preocupar com polaridade em caso de corrente AC. E necessario segurar o led com cola quente.

Baixar

### Modelo 3D: Caixa de Disjuntor com LED

#### Introdução

O avanço da tecnologia de impressão 3D proporcionou um novo nível de personalização e funcionalidade em diversos projetos, especialmente na área de criação de soluções práticas e adaptáveis para ambientes de trabalho. Entre as muitas invenções que surgiram, a "Caixa de Disjuntor com LED" se destaca como uma solução eficiente e prática para quem busca organização e segurança para suas instalações elétricas. Esse projeto não apenas atende à necessidade de proteger a instalação elétrica, mas também oferece uma maneira prática de gerenciar o funcionamento de dispositivos eletrônicos em um único ponto.

#### Descrição do Produto

A "Caixa de Disjuntor com LED" é um modelo projetado para acomodar um disjuntor, que tem a função de proteger circuitos elétricos, e um LED que serve como um indicador visual de que a energia está ligada. A distribuição de energia em uma bancada de trabalho pode ser uma tarefa desafiadora, especialmente quando se utiliza vários equipamentos que precisam ser conectados e desconectados frequentemente. Este modelo foi desenvolvido pensando na praticidade e segurança, permitindo que todos os dispositivos sejam controlados de forma centralizada.

O autor do projeto menciona que a caixa foi testada com disjuntores de duas marcas brasileiras amplamente utilizadas, a Tramontina e a Steck. Ambas as marcas são reconhecidas pela sua qualidade e confiabilidade, e, como são fabricadas na China, existem boas chances de que outras marcas internacionais sigam padrões semelhantes de fabricação. Isto acrescenta um nível de versatilidade ao projeto, pois é provável que a caixa seja compatível com uma variedade de disjuntores disponíveis no mercado global.

#### Componentes do Modelo

1. **Caixa para Disjuntor**:
- A estrutura externa foi pensada para fornecer uma proteção robusta contra impactos e poeira, garantindo a durabilidade e a segurança dos componentes internos.
- O design deve permitir a fácil instalação do disjuntor, com aberturas adequadas para que os fios possam ser conectados de forma segura.

2. **LED Indicativo**:
- O LED é uma parte essencial do projeto, pois serve como um indicador visual, que pode alertar o usuário sobre o estado da energia. A instalação do LED na caixa, como descrito, permite que o usuário saiba se os dispositivos estão ligados.
- Para a conexão do LED, o autor sugere o uso de um resistor de 100K, o que é eficaz para a operação em corrente alternada (AC). Isso é particularmente interessante, uma vez que elimina preocupações com a polaridade, um fator muitas vezes complicado em sistemas DC.

3. **Cola Quente**:
- Para garantir que o LED permaneça firme na posição correta dentro da caixa, o autor recomenda o uso de cola quente. Essa técnica é simples e eficaz, permitindo que o LED seja fixado de maneira segura durante todo o seu uso.

#### Vantagens e Aplicações

A principal vantagem da "Caixa de Disjuntor com LED" é a possibilidade de organização e segurança na bancada de trabalho. Isso é particularmente relevante para eletricistas, engenheiros e entusiastas de eletrônica que frequentemente manuseiam equipamentos elétricos. Algumas aplicações práticas incluem:

- **Organização de Circuitos Elétricos**: O modelo permite que múltiplos dispositivos elétricos sejam conectados a uma única fonte de alimentação controlada por um disjuntor. Isso minimiza a confusão e facilita a manutenção.

- **Segurança**: Com um disjuntor adequado, a caixa protege os circuitos de sobrecargas e curtos-circuitos, ações que podem resultar em acidentes e danos aos dispositivos.

- **Indicador de Status**: O LED serve como um status visual, que alerta o usuário sobre a condição da energização. Isso é especialmente útil em ambientes industriais e comerciais onde a segurança elétrica é uma prioridade.

#### Impressão 3D do Modelo

A impressão 3D permite aos usuários fabricarem a Caixa de Disjuntor de forma personalizada, considerando as especificações de cada disjuntor. Para imprimir o modelo com sucesso, algumas considerações devem ser levadas em conta:

1. **Escolha do Material**:
- Plásticos como PLA ou ABS são frequentemente usados por serem duráveis e adequados para a maioria das aplicações em eletrônica. O ABS oferece maior resistência ao calor, o que pode ser uma vantagem em determinadas situações.

2. **Configurações da Impressora**:
- As configurações de temperatura, velocidade e resolução da impressora devem ser ajustadas conforme o material utilizado. Uma resolução maior pode proporcionar um acabamento superior, especialmente para os detalhes da caixa.

3. **Pós-processamento**:
- Após a impressão, o modelo pode exigir um tratamento adicional, como lixamento ou pintura, para conseguir um acabamento mais estético e profissional. Isso também pode ajudar na durabilidade da caixa.

#### Funcionamento Prático

Após a impressão e montagem da caixa, o funcionamento prático deve ser bem delineado para garantir que os usuários possam facilmente instalar e utilizar o dispositivo. Aqui está um guia passo a passo para a instalação e uso do modelo:

1. **Instalação do Disjuntor**:
- Abra a caixa e insira o disjuntor na posição adequada. Certifique-se de que ele esteja fixado corretamente para uma operação segura.

2. **Conexão do LED**:
- Conecte o LED ao circuito, assegurando que o resistor de 100K esteja incluído para limitar a corrente. Fixe o LED com cola quente, conforme sugerido pelo autor.

3. **Ligação da Energia**:
- Conecte a fonte de alimentação AC à entrada da caixa, seguindo as diretrizes de segurança padrão. Certifique-se de verificar possibilidades de fiação inadequada antes de energizar o circuito.

4. **Testes Iniciais**:
- Antes de utilizar a caixa em um ambiente ativo, faça testes para garantir que tudo está funcionando de forma adequada. Verifique se o LED acende e se o disjuntor responde corretamente.

5. **Utilização e Manutenção**:
- Uma vez que tudo tenha sido testado e esteja funcionando, a caixa poderá ser utilizada no dia a dia. Manutenções periódicas devem ser realizadas para verificar a integridade da caixa e do sistema elétrico.

#### Considerações Finais

Em suma, o projeto da "Caixa de Disjuntor com LED" representa uma fusão eficaz entre a funcionalidade prática e a inovação na impressão 3D. A proposta de criar um dispositivo que não apenas organiza, mas também protege e informa, é uma adição valiosa para qualquer oficina que lida com elétrica. O projeto é um exemplo claro de como a tecnologia moderna pode ser utilizada para criar soluções personalizadas que se adaptam às necessidades individuais.

Além disso, a acessibilidade da impressão 3D permite que muitos entusiastas e profissionais da área adotem essa solução e até mesmo façam melhorias e adaptações. Com a oportunidade de experimentar, aprender e inovar, a comunidade de makers e profissionais tem ao seu dispor uma ferramenta poderosa que não só melhora a segurança de suas instalações elétricas, mas também impulsiona o avanço do conhecimento e da prática na eletrônica.
