Sobre o objeto 3D Caixa de Botoes OSW com Trocadores de Marcha por Paddles

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

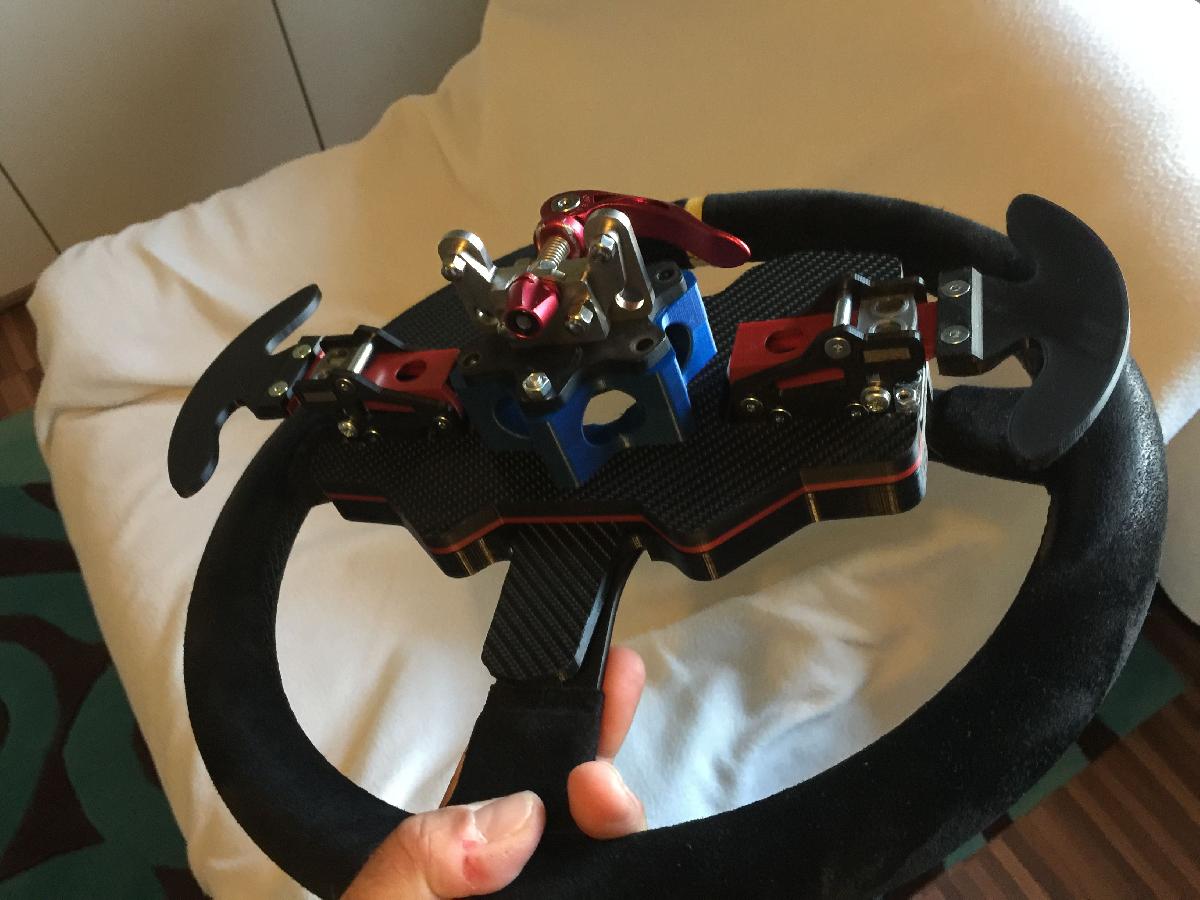

Caixa de Botoes OSW com Trocadores de Marcha por Paddles foi projetado para Impressora 3D. divProjetado para um volante OMP Superleggera Racing, instalado em um volante OSW Servo SimRacing, isso pode se ajustar a outros volantes tambem.A montagem inclui trocadores de marcha e uma caixa de botoes.Todas as medidas sao metricas, e os parafusos utilizados sao aqueles encontrados na home depot local.Gracas ao mecanismo operado por 4 imas, a sensacao de mudanca e bem agradavel. Eu realmente gosto disso. Os botoes estao bem ao alcance. Coberto com vinil de carbono, a aparencia e bem impressionante e, para nao dizer, como qualquer solucao DIY, isso e uma pechincha quando comparado a solucoes comerciais. Os imas tem 8 mm de diametro e 5 mm de espessura, cada um pode puxar 2,5 kg. Portanto, nao ha necessidade de cola-los.Uma coisa a mencionar: Como voce pode ver, eu uso dois tubos roscados por montagem de trocador. O comprimento e 22 mm, espessura 5 mm e as roscas em ambos os lados sao de 4 mm. Eu uso dois tubos por trocador, um segura a estrutura superior no lugar e o segundo atua como eixo para o braco do atuador.A montagem do trocador e unida por parafusos M4 x 10 mm. Note que os rebaixos necessarios para acomodar as cabecas dos parafusos ja estao no design. A cabeca do parafuso tem 8 mm de diametro.Divirta-se!
