Caixa de Bateria 18650 (pode ser usada com parafuso) Caixa de Pilha 18650 (pode ser usada com parafuso)
DIY
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Caixa de Bateria 18650 (pode ser usada com parafuso) Caixa de Pilha 18650 (pode ser usada com parafuso)
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

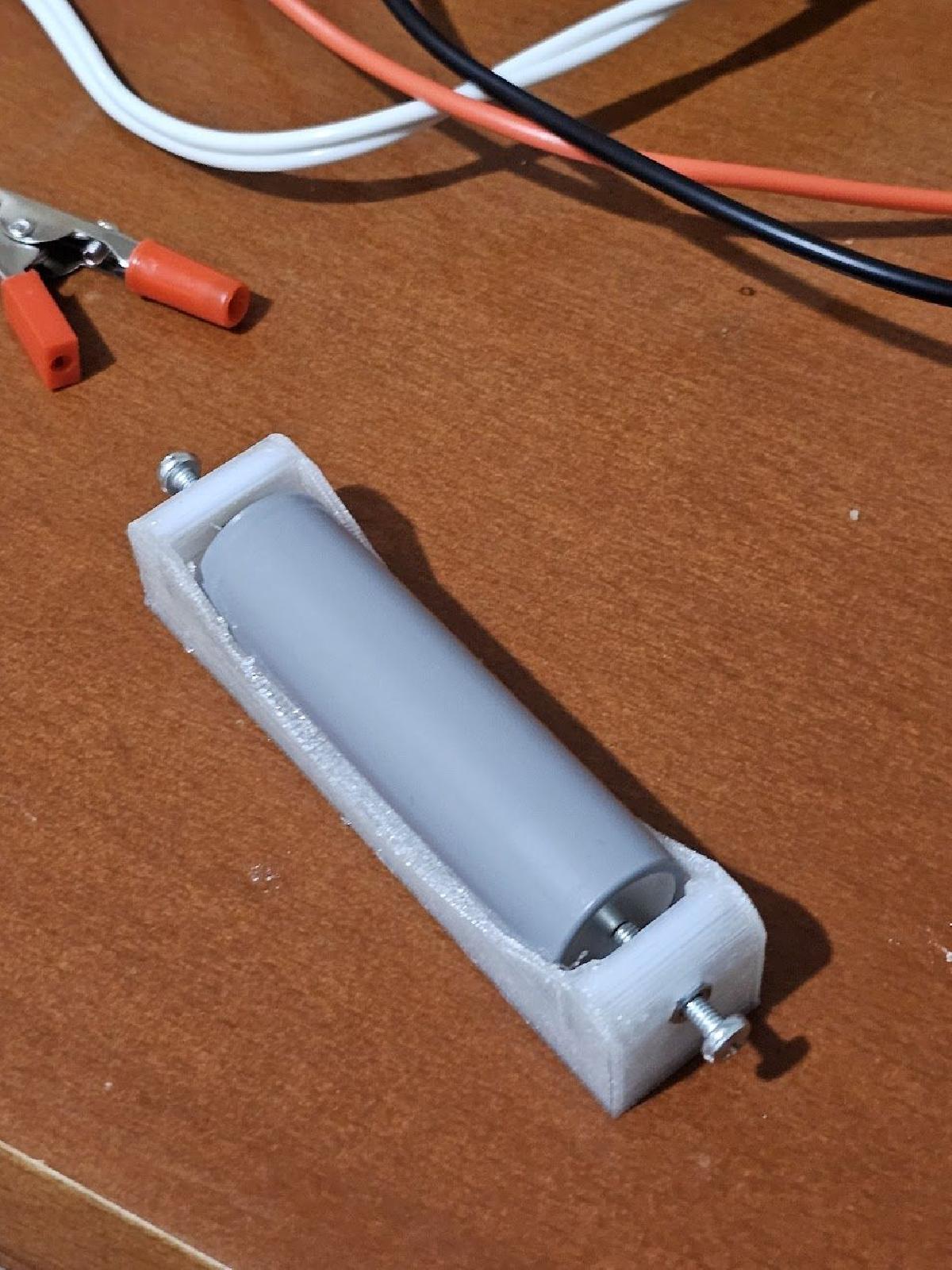

Caixa de Bateria 18650 (pode ser usada com parafuso) Caixa de Pilha 18650 (pode ser usada com parafuso) foi projetado para Impressora 3D. Ola, este nao e um projeto de remix. Porque eu projetei este modelo do zero sozinho. No entanto, eu o projetei inspirado neste projeto do usuario chamado eovnu87435ds, que merece todos os elogios: https://www.thingiverse.com/thing:2040635/files Gostaria de expressar meu agradecimento ao usuario eovnu87435ds. Eu baixei e imprimi o arquivo do link, mas a ranhura do parafuso estava muito grande para os tamanhos de parafusos que eu tinha. Entao eu o redesenhei para se ajustar as porcas que eu tinha em maos. Voce pode ve-lo nas imagens abaixo. A porca que eu tenho tem aproximadamente 5,5 mm de diametro. Eu usei parafusos M3x15 neste projeto. Voce pode usar parafusos mais longos ou mais curtos. Voce tambem pode usar parafusos de tamanhos diferentes, mas a porca que voce usar para este desenho deve ser de 5,5 mm. Porcas de outros tamanhos nao caberao na ranhura. Voce deve usar 2 porcas dentro e 2 porcas fora de cada compartimento de bateria. Entao voce precisa de 4 porcas e 2 parafusos por bateria. Lembre-se de que o diametro da porca deve ser 5,5 mm (veja a medicao na imagem), outros tamanhos podem causar problemas. Quando colocar a porca, ela pode nao caber perfeitamente na ranhura. Voce pode instala-la facilmente com um alicate ou aquecendo a porca com um isqueiro e usando uma ferramenta de aperto, como uma pinca. Alem disso, adicionei varias versoes do projeto. Existem diferentes versoes com diferentes numeros de baterias de 1 a 10. Consegui aumentar isso tanto porque a cama da minha impressora e de 220 mm. Voce pode baixar a versao que precisa de acordo com seu projeto e usa-la nas fases de teste. Eu nao uso esta saida permanentemente. Eu so a uso durante as fases de teste. Voce pode colocar suas baterias com conexoes em serie ou em paralelo. Tambem recomendo marcar os polos positivo e negativo com uma caneta. IMPORTANTE: Este projeto e projetado para que a bateria possa ser inserida em ambas as direcoes. Em outras palavras, os polos positivo (+) e negativo (-) nao estao especificamente indicados. Tenha isso em mente e lembre-se de que as baterias 18650 sao baterias de alta capacidade, e curtos-circuitos podem causar explosoes serias, queimaduras e ate incendios. Se voce nao tem conhecimento sobre circuitos eletricos e baterias, recomendo fortemente que procure ajuda de alguem que entenda. Seus agradecimentos sao importantes para mim, por favor, nao hesite em agradecer. Desejo boas e felizes impressoes.
