Caixa da porta automatica para galinheiro

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caixa da porta automatica para galinheiro

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

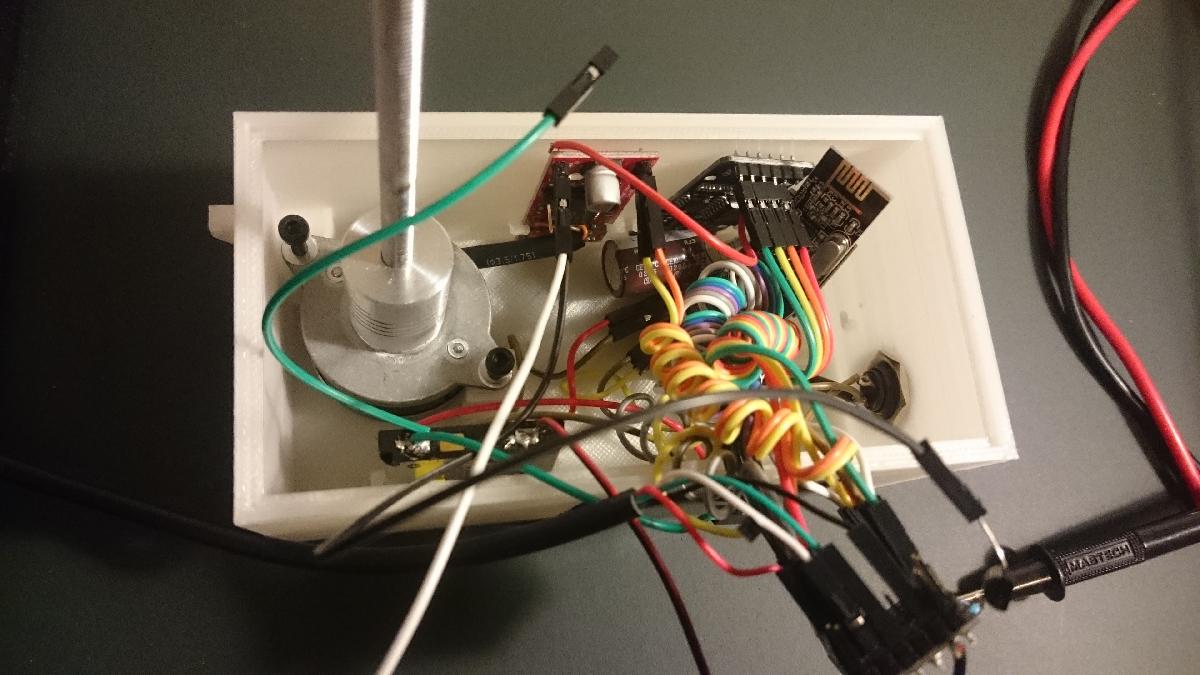

Caixa da porta automatica para galinheiro foi projetado para Impressora 3D. Este e um projeto de porta automatica para galinheiro DIY meu.A tampa se encaixa perfeitamente quando impressa na minha impressora.A biblioteca arduino timelord usa longitude e latitude para calcular o por do sol e o nascer do sol, e isso e usado para controlar os estados aberto e fechado.A configuracao de hardware e a seguinte:Motor de passo controlado com placa Easy Driver, girando uma barra roscada para maximo torque e zero retorno da porta quando aberta.Uma placa de relogio RTC DS3231 para manter a hora.Uma placa NRF24L01 para monitoramento remoto.Uma bateria de ion de litio.Uma celula solar de 5V 0,175W.Um PCB DIY de captacao de energia para carregar a bateria de ion de litio quando o sol esta brilhando.Arduino Pro Mini para controlar tudo. Todas as placas/configuracoes modificadas para uso de bateria.Me envie uma mensagem para fontes, etc.

Baixar

O projeto da "Caixa da porta automática para galinheiro" é uma interessante iniciativa de DIY (faça você mesmo) focada em otimizar o manejo de galinhas com um sistema de porta que se abre e fecha automaticamente.

### Descrição do Modelo 3D

**Nome do Arquivo:** Caixa da porta automática para galinheiro

**Descrição:**
O modelo 3D da caixa foi projetado especificamente para se integrar com uma solução automatizada de controle de acesso ao galinheiro. Assegurando um encaixe perfeito quando impresso, este design é otimizado para ser compatível com componentes eletrônicos de fácil acesso.

### Funcionamento

A automação da porta é realizada por meio de um microcontrolador Arduino, que utiliza a biblioteca Timelord para determinar os horários de nascer e pôr do sol com base na localização geográfica (longitude e latitude). Isso garante que a porta se abra e feche em momentos adequados, respeitando o ciclo natural das galinhas.

### Componentes de Hardware

1. **Motor de Passo:** Controlado pela placa Easy Driver, o motor aciona uma barra roscada que proporciona alta precisão no movimento da porta, evitando recuos indesejados.

2. **Relógio de Tempo Real (RTC) DS3231:** Esta placa é responsável por manter a hora atualizada, fundamental para o funcionamento eficiente do sistema automatizado.

3. **Transceptor NRF24L01:** Utilizado para monitoramento remoto das condições da porta, possibilitando o controle e a verificação do funcionamento em tempo real.

4. **Fonte de Energia:**
- **Bateria de íon de lítio:** Fornece energia ao sistema.
- **Célula Solar de 5V 0,175W:** Utilizada para carregar a bateria quando o sol está brilhando, permitindo um funcionamento autossustentável do sistema.

5. **PCB DIY:** Uma placa de circuito impresso personalizada que controla a captação de energia e a carga da bateria, garantindo eficiência no uso de energia.

6. **Arduino Pro Mini:** O núcleo do projeto, responsável por controlar todos os componentes eletrônicos e gerenciar a lógica de funcionamento da porta.

### Implementação e Personalização

Os entusiastas que estiverem interessados em montar este projeto podem enviar uma mensagem ao autor para obter o código-fonte, esquemas de ligação, e outras instruções necessárias. A personalização do design 3D também é encorajada, permitindo que cada um possa adaptar a caixa às suas necessidades específicas.

### Conclusão

Essa solução de galinheiro automatizado não só proporciona conforto e segurança para as aves, mas também é um excelente projeto de engenharia que combina impressões 3D com eletrônica, programação e, potencialmente, soluções de energia renovável. O resultado é uma porteira inovadora que economiza tempo e esforço dos proprietários de galinheiros enquanto promove o bem-estar animal.
