Caixa da placa mae Anet A6

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Caixa da placa mae Anet A6 Curso 3D Curso 3D

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caixa da placa mae Anet A6

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

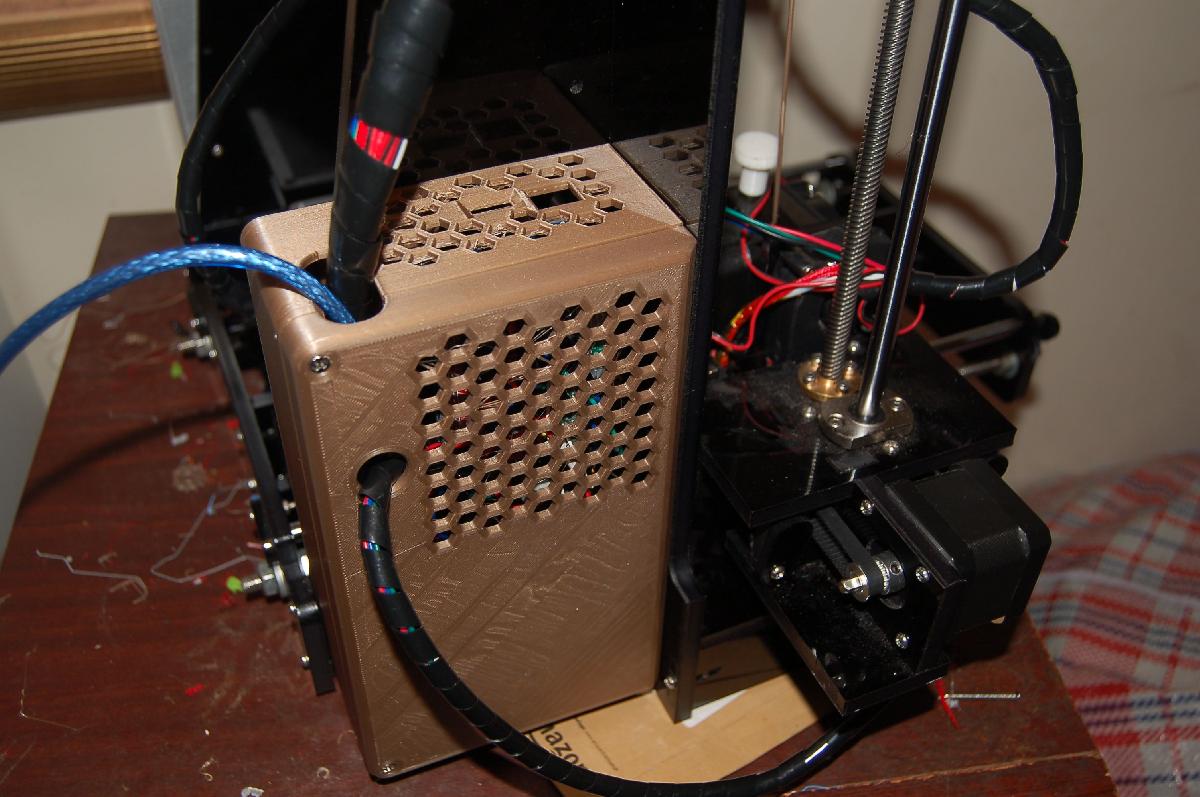

Caixa da placa mae Anet A6 foi projetado para Impressora 3D. Este e um case para a placa principal da Anet A6. Existem 2 versoes disponiveis: o case original V1, que e menor e se encaixa apenas na placa principal A6 padrao (como mostrado em branco), V2 e um case mais novo, que e maior e pode montar a placa principal padrao ou um Arduino ATmega2560 com um escudo RAMPS (como mostrado em bronze), alem de outros componentes.Eles contem todos os fios dentro do case e tornam a eletronica, de modo geral, muito mais organizada e protegida. Ha muitos furos de resfriamento para evitar o superaquecimento da placa. Tambem inclui arquivos .STEP de versoes em branco das capas da placa principal, caso voce queira fazer furos personalizados para ventiladores de resfriamento.V1.Ele se monta na estrutura usando os mesmos parafusos que seguram a placa principal, com espacadores incorporados ao case.Os fios sao passados por uma abertura na parte superior do case, incluindo os fios do eixo X.A capa e fixada ao case usando dois parafusos M3 x 18 (ha muitos sobressalentes com o kit da impressora) que se encaixam em duas porcas M3 mantidas no case. A capa tambem se encaixa nas ranhuras existentes na estrutura da impressora, onde a capa padrao se encaixa.A porta USB e o slot SD na parte superior da placa principal se encaixam em furos na parte superior do case, facilitando a insercao do cartao SD.Nao sao necessarios suportes para as pecas V1.V2.Este e um case mais alto e mais grosso e, portanto, pode acomodar mais componentes, como mosfets, dentro. Ele tem 200 mm de comprimento e 116 mm de largura, que se encaixa perfeitamente na minha folha Buildtack ao imprimi-lo na Anet A6. Existem seis furos para montar o case na estrutura da impressora usando parafusos M3x18 mais curtos e porcas M3 que vem sobressalentes com o kit. A capa se monta no case usando quatro parafusos M3x18 (ou mais longos) e porcas M3 capturadas no case e tambem e fixada a estrutura da impressora usando os mesmos dois parafusos que seguram a capa acrilica padrao no lugar. A capa tambem incorpora um furo para os fios do motor do eixo X passarem.Ela pode montar a placa principal A6 padrao (usando os furos de espacamento altos) e incorpora furos USB e SD na parte superior, assim como o case V1. Tambem pode montar a combinacao Arduino e RAMPS usando os espacadores mais curtos, como mostrado nas imagens.Incluido esta um arquivo .STEP de uma placa adaptadora em branco que voce pode modificar para montar seus proprios componentes, por exemplo, mosfets externos. A placa adaptadora e entao montada dentro do case usando tres parafusos M3. Tambem inclui um pequeno adaptador para instalar um conversor buck (eu uso para alimentar meus TMC 2130s a 24V).Nao sao necessarios suportes para o Case da Placa Principal V2, mas alguns sao necessarios para a Capa da Placa Principal V2Como esta e uma impressao bastante grande, fiz uma peca para testar as posicoes do leitor SD e da porta USB (na placa Anet padrao) para que coincidam com a parte superior do case. O comprimento da peca de teste deve alcancar as ranhuras na estrutura tambem quando posicionado corretamente.

Baixar
