Caixa ATX compacta (13.2L)

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caixa ATX compacta (13.2L)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

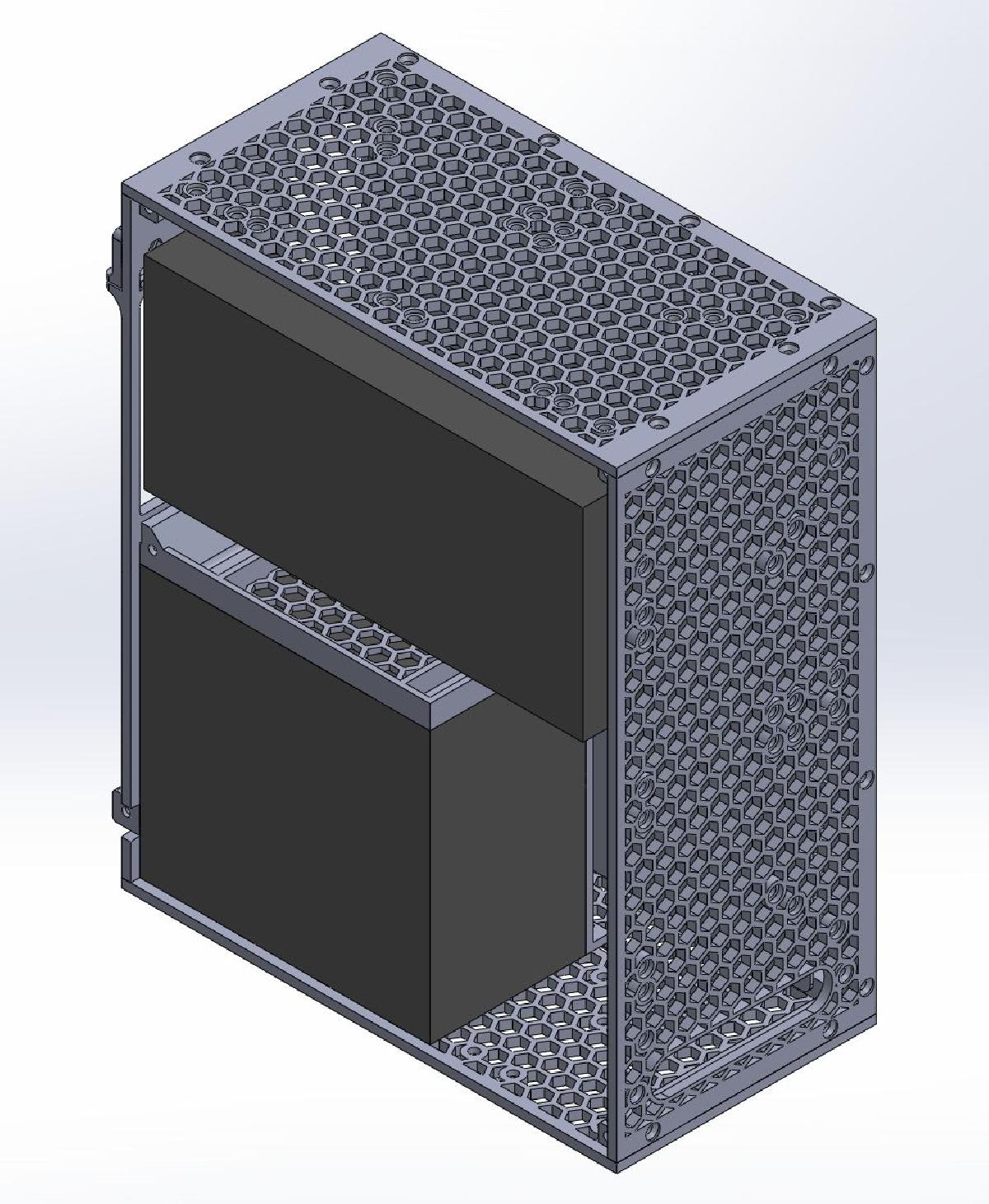

Caixa ATX compacta (13.2L) foi projetado para Impressora 3D. Uma caixa ATX compacta, 13,2L de volume (273x337x143mm). Isso foi projetado para ser o mais compacto possível, mantendo placas-mãe ATX e PSUs, e uma GPU menor. Se impresso nos materiais adequados, deve ser forte o suficiente para levar com você em uma mochila. Apenas tenha cuidado ao flexionar a placa-mãe e, se você tiver uma GPU, projete algo para mantê-la no lugar As imagens da vida real são de uma versão mais antiga, mas dão uma ideia de como ficará sem qualquer pós-processamento. Algumas peças precisam ser impressas várias vezes, especificamente: -Stand-off 2 vezes -Conexão de canto 3 vezes materiais: -45x parafusos contra-afundados M4x10 -21x porca M4 -16x inserções rosqueadas M4 + o que você precisa para sua placa-mãe -2x porca M3 (para riser PCIe) -2x parafuso M3 (para riser PCIe) -4x parafusos normais da fonte de alimentação -Parafusos normais da placa-mãe Alguns dos itens acima são opcionais: -7x parafuso M4, 7x porca M4, 2x porca M3 e 2x parafuso M3 são necessários apenas para a montagem da GPU -2x parafuso M4 e 2x porca M4 são para o suporte PSU opcional para acionamentos. Abaixo estão algumas especificações: Suportes de ventilador (Todos os tamanhos maiores são apenas finos): -2x 120/92/80mm no topo -2x 120/92/80mm na frente -1x 80/60mm na parte inferior Montagem da unidade: Há um suporte atrás da fonte de alimentação com orifícios de montagem para até 2x unidades de 2,5" ou 1x unidade de 3,5". Vale a pena notar que tudo montado lá afeta significativamente o espaço para o riser PCIe. Folga do cooler da CPU: Varia muito se uma GPU ou placa de expansão é montada e sua espessura. Sem nada montado na PSU, a folga do refrigerador é de cerca de 115 mm, talvez alguns mm a mais. A fonte de alimentação chega muito perto do soquete da CPU em altura, de modo que pode ser outro fator para a folga Folga da GPU: -O comprimento é de 263 mm no máximo, sem quaisquer ventiladores na frente. -A espessura deve ser de 4 ranhuras, pelo que até são possíveis várias placas de expansão com um riser bifurcado. -A altura é de 167mm no máximo sem ventiladores na parte superior. Liberação da PSU: -O comprimento máximo provavelmente seria de cerca de 200 mm, contabilizando os cabos, que devem caber em praticamente qualquer fonte de alimentação que alguém colocaria neste. Outras coisas dignas de nota: -Qualquer placa-mãe ATX de largura total com conectores de ângulo reto será um desafio, variando de um leve aborrecimento a fisicamente impossível. Da borda da placa-mãe até o quadro, há apenas 16 mm de espaço, portanto, os conectores SATA podem ser possíveis com alguma massagem, mas os conectores ATX 12V e USB 3.0 provavelmente serão impossíveis sem adaptadores ou similares. -O orifício em forma de ranhura na frente da caixa é para IO. Não há nada incluído nos arquivos para isso, porque a versão de cada um será diferente. A dimensão do slot é: 20mm de altura, 100mm de largura, com um ângulo de 5 graus para fora para facilitar o encaixe do seu IO. Os orifícios são espaçados a 115 mm de distância, no centro do slot em termos de altura -Nada que saia nas costas está incluído nas medidas, nem há pés no estojo por padrão. É isso que eu acho. Se você tiver alguma sugestão, correção ou dúvida, fique à vontade. aviso! A versão anterior desta impressão 3d (sabe como funciona?) foi testada como você pode ver nas imagens, no entanto, esta versão mais recente não foi, porque eu não posso imprimir no momento. Eu decidi fazer o upload disso agora porque as pessoas estavam pedindo. Eu verifiquei tudo duas e três vezes, mas há uma chance de eu ter perdido alguma coisa. Além disso, apenas um aviso de isenção de responsabilidade: eu não assumo absolutamente nenhuma responsabilidade por qualquer dano ou falha do seu hardware resultante do uso deste design.

Baixar
