Sobre o objeto 3D CADDeck por Andrew Fernie/AFUDirk

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

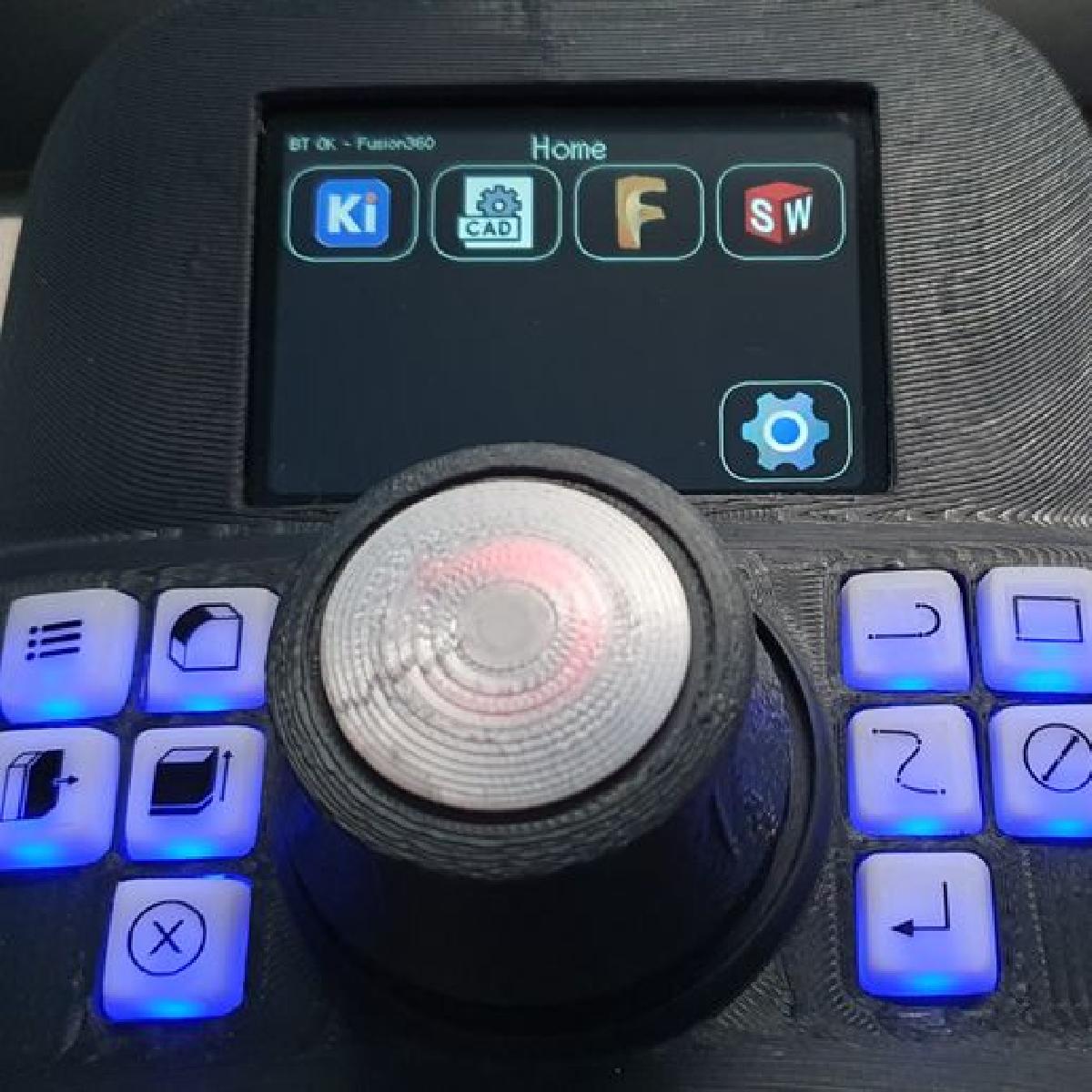

CADDeck por Andrew Fernie/AFUDirk foi projetado para Impressora 3D. Este e um display combinado de joystick e painel touch adequado para uso com programas CAD populares. Inclui: Joystick de dois eixos (por exemplo, para panoramica em X e Y). Sensores Hall no cabo do joystick (por exemplo, para zoom e rotacao) com um sensor sem contato (por exemplo, para mover o componente em combinacao com o joystick). Dez botoes ao redor da base (por exemplo, medir, ESC...). Painel touch LCD com ate 10 telas e 12 botoes. Todos os botoes de hardware e os botoes do painel touch sao programaveis via site. Ele se conecta ao PC via Bluetooth usando a interface HID (ou seja, para o PC ele parece um teclado e um mouse). Uma porta USB-C esta disponivel para alimentacao e download de codigo. A porta USB-C na parte traseira e para alimentacao para fazer upload de codigo. Painel touch O painel touch e inspirado no projeto FreeTouchDeck de Dustin Watt (https://github.com/DustinWatts/FreeTouchDeck.git), que eu modifiquei para aumentar o numero de botoes, etc. (https://github.com/andrewfernie/FreeTouchDeckWT32.git). Para este projeto, adicionei suporte a joystick, codificador e botoes. A maneira mais facil de fazer isso funcionar e usar uma placa WT32-SC01 (http://www.wireless-tag.com/portfolio/wt32-sc01/). Compre a placa base, nao a versao "Plus", pois a versao Plus usa uma interface paralela para o painel LCD e nao deixa linhas IO suficientes livres para o joystick e botoes, etc. A placa contem um modulo ESP32 e um LCD de 3,5 polegadas com tela sensivel ao toque capacitiva. Todas as informacoes e arquivos necessarios para a construcao estao disponiveis no Github. Meu projeto e todos os arquivos atuais, incluindo os das placas, podem ser encontrados aqui: https://github.com/AFUDIrk/CADDeck Origem e desenvolvimento de software por Andrew Fernie: https://github.com/andrewfernie/CADDeck https://github.com/andrewfernie/CADDeck/tree/10_Buttons Se voce precisar de assistencia com a configuracao, voce pode entrar no meu servidor Discord. https://discord.gg/kFvPhqmc
