Sobre o objeto 3D Cabo direto Artillery X1 Sidewinder V4

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

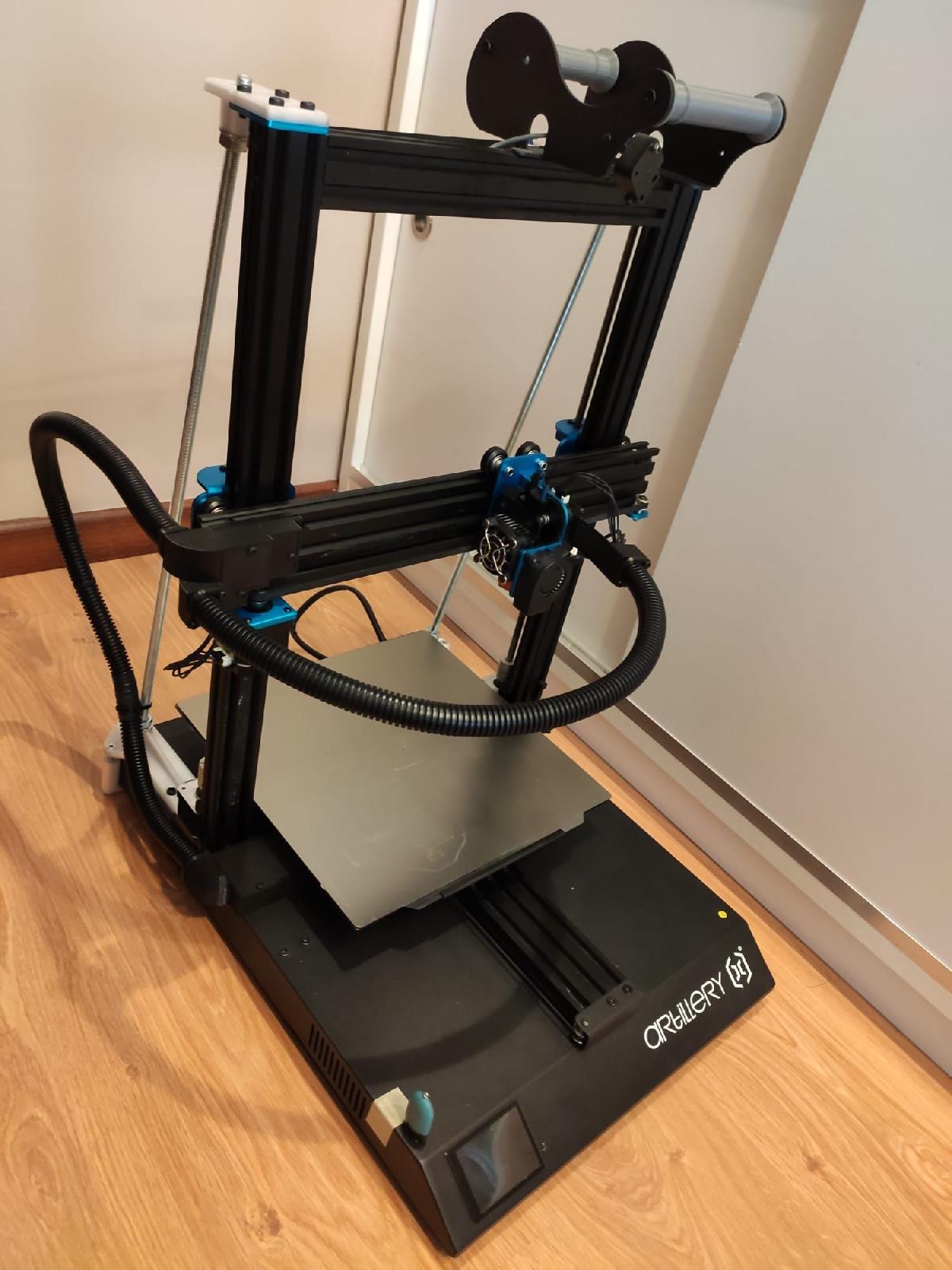

Cabo direto Artillery X1 Sidewinder V4 foi projetado para Impressora 3D. Os cabos de fita que vem com a Artillery X1 apresentam muitos problemas, ha 7 conectores e 3 placas base entre os componentes e a placa eletronica. Alem disso, a secao dos cabos nao esta bem dimensionada. Este design resolve todos esses problemas. Foram eliminadas as 3 placas PCB e deixados apenas os conectores de inicio e fim, portanto ha um cabo direto do componente a placa. Alem disso, e muito facil adicionar mais cabos, ja que o conduto tem espaco de sobra.Os conectores podem ser retirados das placas PCB e soldados, ou podem ser adquiridos especificos para cabos. Neste caso, foram usados os da placa.Como tubos, foi utilizado tubo corrugado do tipo usado para passar os cabos pela parede na instalacao eletrica de uma residencia convencional, com diametro de 20mm. Os cabos devem ser de secao awg 24 (0,25 mm²) ou superior.Os dois cabos da resistencia (Heating block) devem ser de awg 20 (0,5mm²) ou superior.As longitudes dos dois tubos corrugados sao:Eixo Z: 80cmEixo X: 55cmAs pecas foram impressas em PETG XT 3D Fila, mas tambem e possivel usar PLA 3D Fila.Os parametros de impressao usados sao: Bico 0,4mmLargura de linha 0,44 mmAltura de camada: 0,2mmsuportes: SIMPreenchimento: 100%Devem ser impressas todas as pecas x1, a pinca x8ParafusosCaixa inferior: parafusos: podem ser usados os antigosporcas: M3 (x3)Caixa superior: parafusos: podem ser usados os antigosporcas: podem ser usadas as antigasSuporte do Extrusorparafusos: M3x30mm (x4) chapeadosPara as duas tampas das duas caixas, podem ser usados parafusos M3x10-15 mm (x6) ou parafusos de diametro 3mm.Alem disso, sao necessarios 8 parafusos de M3x10 mm para parafusar as 8 pincas que seguram as extremidades do tubo corrugado.video:https://youtu.be/d6bdqWccaLA
