Sobre o objeto 3D Cabo de Serra Tico Tico Melhorado

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

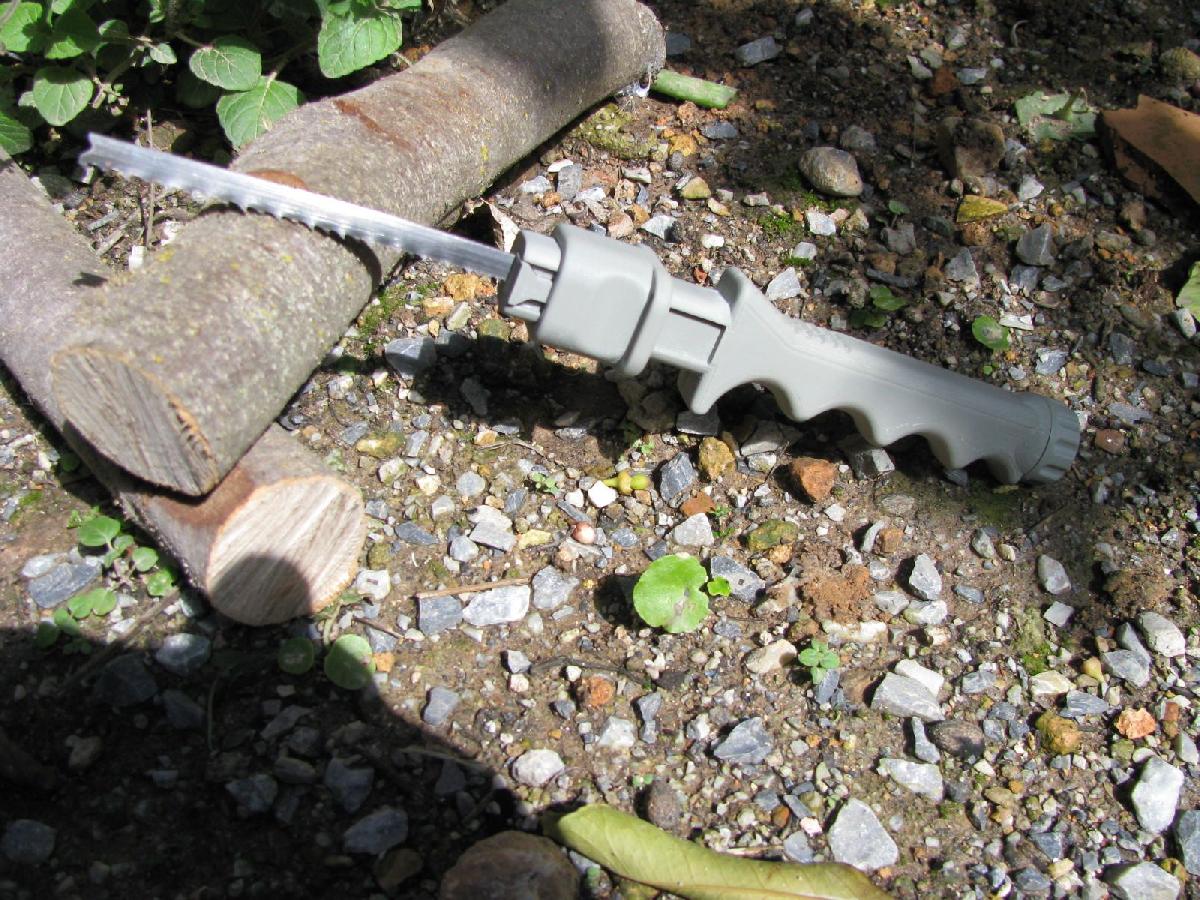

Cabo de Serra Tico Tico Melhorado foi projetado para Impressora 3D. Design melhorado do Cabo de Serra Tico-Tico com Revista de Laminas.Melhorias:O tampao foi substituido por uma tampa de rosca. O acesso ao deposito de laminas e limpo, e as laminas nao ficam presas ao serem retiradas, como em outros designs de terceiros.As laminas Bosch com encaixe em T se ajustam perfeitamente (ja corrigido no design anterior).Protecao para o polegar e dedo indicador para um agarre ainda mais seguro.O sistema de liberacao rapida e mantido, pois, uma vez fechado, e impossivel que se solte acidentalmente, e apos multiplos usos, demonstrou fornecer um agarre perfeito na lamina sem apresentar pontos de atrito que poderiam eventualmente desgastar a garra ou a mordente, como em outros designs de terceiros.O espaco do deposito (12 mm) para as laminas nao mudou. Dependendo da espessura, admite entre 8 e 11 laminas, o que permite levar um sortimento mais do que suficiente para metal, madeira, plasticos e materiais ceramicos, e nao me parece apropriado aumentar o espaco sacrificando a robustez da ferramenta.Um design de cabo foi adicionado para imprimir em uma peca, embora com uma pequena variacao na extremidade onde vai a tampa, para que a face fique completamente plana. (Eu prefiro o design dividido, pois e mais facil retirar o suporte, e uma vez que ambas as partes estao soldadas com acetona, apresenta a mesma ou maior resistencia do que o design de uma peca).Alem disso, ha um design de tampa com um olho de eixo para colocar em uma rabicho de suporte.Para um agarre imbativel na lamina, recomendo fortemente usar a tecnica de grao de lixa descrita no meu design anterior.Eu recomendo imprimi-lo em ABS, pois apresenta melhores caracteristicas mecanicas do que o PLA 3D Fila.Esta ferramenta nao e um prototipo. Esta projetada para uso em condicoes reais de trabalho, ideal por seu baixo peso, robustez e versatilidade para adicionar a caixa de ferramentas, equipamento de sobrevivencia ou EDC.

Baixar

O arquivo "Cabo de Serra Tico-Tico Melhorado" é uma inovação na concepção de alças para serras tico-tico, proporcionando uma combinação de funcionalidade e praticidade para os usuários. Veja a seguir as principais características e melhorias deste design:

### Descrição Geral
O design atualizado do Cabo de Serra Tico-Tico abrange um sistema de magazine para lâminas que visa facilitar o armazenamento e manuseio, garantindo que as lâminas estejam sempre à mão, mas sem os inconvenientes de designs anteriores. A ferramenta é projetada para uso prático em ambientes de trabalho, destacando-se pela leveza e robustez.

### Melhorias Implementadas

1. **Tampa Rosqueada**:
- A tampa tradicional foi substituída por um modelo rosqueado, permitindo um acesso mais limpo e eficiente ao magazine de lâminas. Com essa mudança, as lâminas podem ser retiradas facilmente, sem risco de ficarem presas, como em outros modelos.

2. **Compatibilidade com Lâminas Bosch**:
- O design foi ajustado para garantir que as lâminas Bosch com espiga em T se encaixem perfeitamente, aumentando a funcionalidade e a confiança no uso do dispositivo.

3. **Agarre Seguro**:
- Adição de um protetor para o polegar e o indicador, o que proporciona um agarre ainda mais seguro durante o uso, reduzindo o risco de acidentes.

4. **Sistema de Liberação Rápida**:
- Este sistema foi mantido no design melhorado. Uma vez fechado, é impossível que se solte acidentalmente, permitindo um uso prolongado sem a preocupação de falhas.

5. **Capacidade do Magazine**:
- O espaço do magazine permanece em 12mm, permitindo acomodar entre 8 a 11 lâminas, dependendo da espessura. Essa capacidade é ideal para uma variedade de materiais, desde metais até plásticos, sem sacrificar a robustez do cabo.

6. **Design para Impressão Única**:
- Um novo design de cabo foi adicionado para impressão em uma única peça, embora exista uma pequena variação na extremidade para um acabamento mais plano. A opção de design dividido ainda é recomendada, pois facilita a remoção do suporte e, uma vez soldadas, as partes mantêm resistência e durabilidade.

7. **Tampa com Olho de Gato**:
- O design inclui uma tampa que possui um olho de gato, que pode ser usado para suporte auxiliar, aumentando a versatilidade do produto.

### Materiais Recomendados
O autor recomenda a impressão em **ABS**, devido às suas melhores características mecânicas em comparação com o **PLA**, tornando a peça mais resistente para o uso em condições reais.

### Conclusão
O "Cabo de Serra Tico-Tico Melhorado" não é apenas um protótipo; ele é projetado para ser uma ferramenta de trabalho eficiente e durável, ideal para aqueles que buscam praticidade e confiabilidade em suas caixas de ferramentas, equipamentos de sobrevivência ou EDC (Everyday Carry). As melhorias implementadas no design mostram um compromisso em oferecer uma solução que atende tanto as necessidades do usuário quanto os desafios do uso cotidiano.
