Sobre o objeto 3D Cabine para Impressora Kossel Delta

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

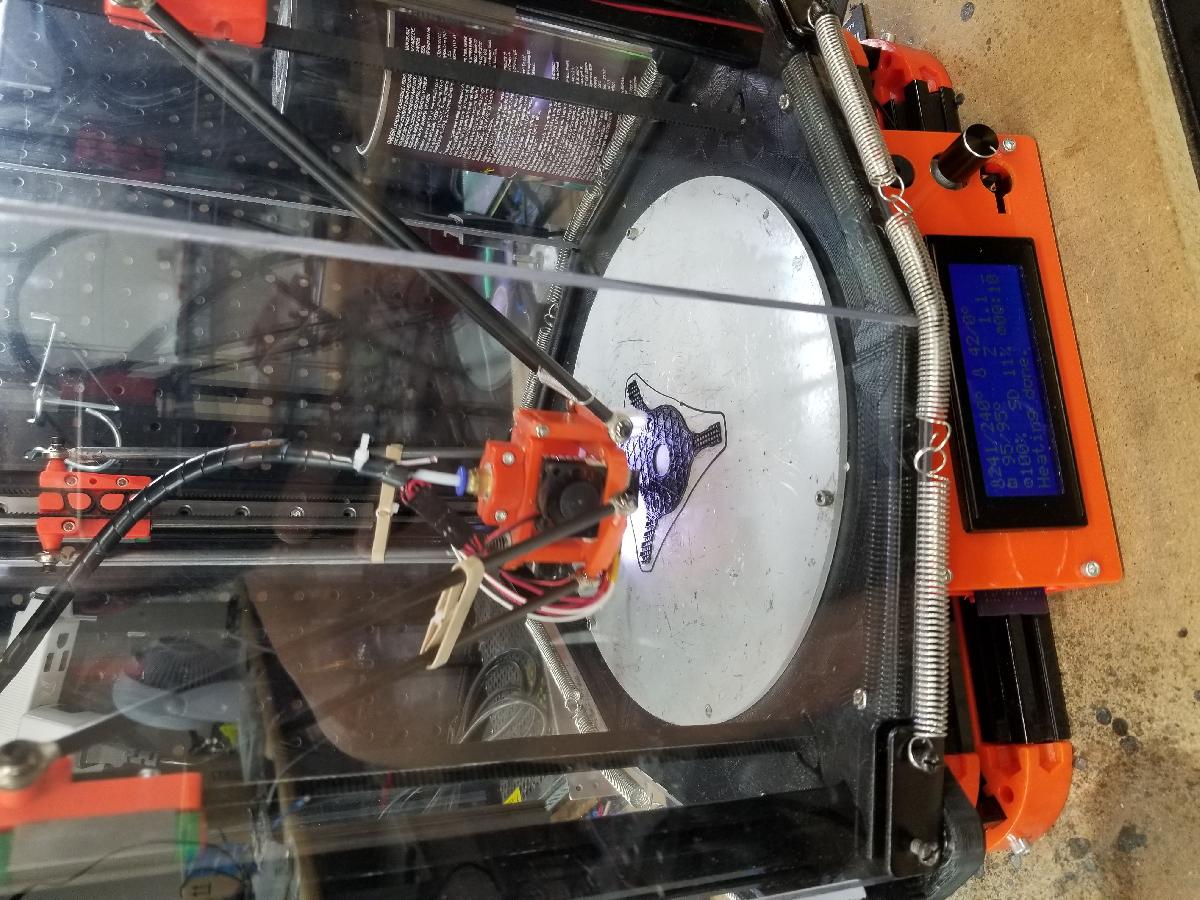

Cabine para Impressora Kossel Delta foi projetado para Impressora 3D. Esta estrutura se baseia na estrutura existente. Eu a projetei para que voce pudesse ter acesso total a impressao de qualquer angulo. Algumas coisas podem ter que ser modificadas para diferentes configuracoes/tamanhos. Arquivos passo a passo fornecidos para que voce possa alterar o CAD conforme necessario. Eu usei chapa de policarbonato transparente de 1/4 para as portas e bordas verticais, cortada com uma serra tico-tico e finalizada com uma lixadeira de cinta. Isso foi um pouco frustrante porque a serra tico-tico tende a andar e eu sou ruim nisso. Eu coloquei um corte de 15° nas costuras centrais. O policarbonato e bastante caro e 1/4 e exagerado. 1/8 teria sido suficiente. O policarbonato e muito melhor que o acrilico, pois nao quebra facilmente. Tambem uso molas para manter todas as portas fechadas, mas, obviamente, voce poderia instalar imas ou fechos ou o que quer que seja. Uma vez construida, essa estrutura mostrara como suas torres estao desalinhadas. Recomendo uma calibracao automatica. Um efeito colateral que percebi ao reforcar a estrutura e que o ghosting e muito reduzido =D ... Agora estou considerando instalar barras de torcao na metade superior.Tambem queria ver a temperatura na camara, entao configurei o firmware para pensar que ha outro hotend e conectei um termistor a esses pinos na placa-mae, roteando-o junto com os fios do hotend para que ele leia a temperatura logo acima do hotend e sempre a exiba na tela. Eu so imprimo ABS, entao nao ha necessidade de RAMP_1.4_EFB (extrusora, ventilador, cama). Esta configurado para EEB. Tambem removi o ventilador de resfriamento da peca do hotend para que haja menos massa se movendo. Vou disponibilizar o arquivo de configuracao. versao 1.1.x correcao de bugs.Com a cama configurada para 95°C, a camara estabiliza em cerca de 45-50°C.Dobradicas:Parafusos M4 com porcas em T:Provavelmente adicionarei espuma de vedacao nas portas, como:A parte superior da estrutura pode ser cortada e impressa em 3 pecas se voce nao tiver uma impressora grande o suficiente para lidar com isso.Alem disso, eu a projetei para que os membros verticais (portas e bordas) tenham 24. As portas tem 6 de largura e as bordas tem cerca de 1,5, mas eu as medi por ultimo e as cortei para se encaixar (1,43). Portanto, um painel/chapa de 24 x 48 funciona.
