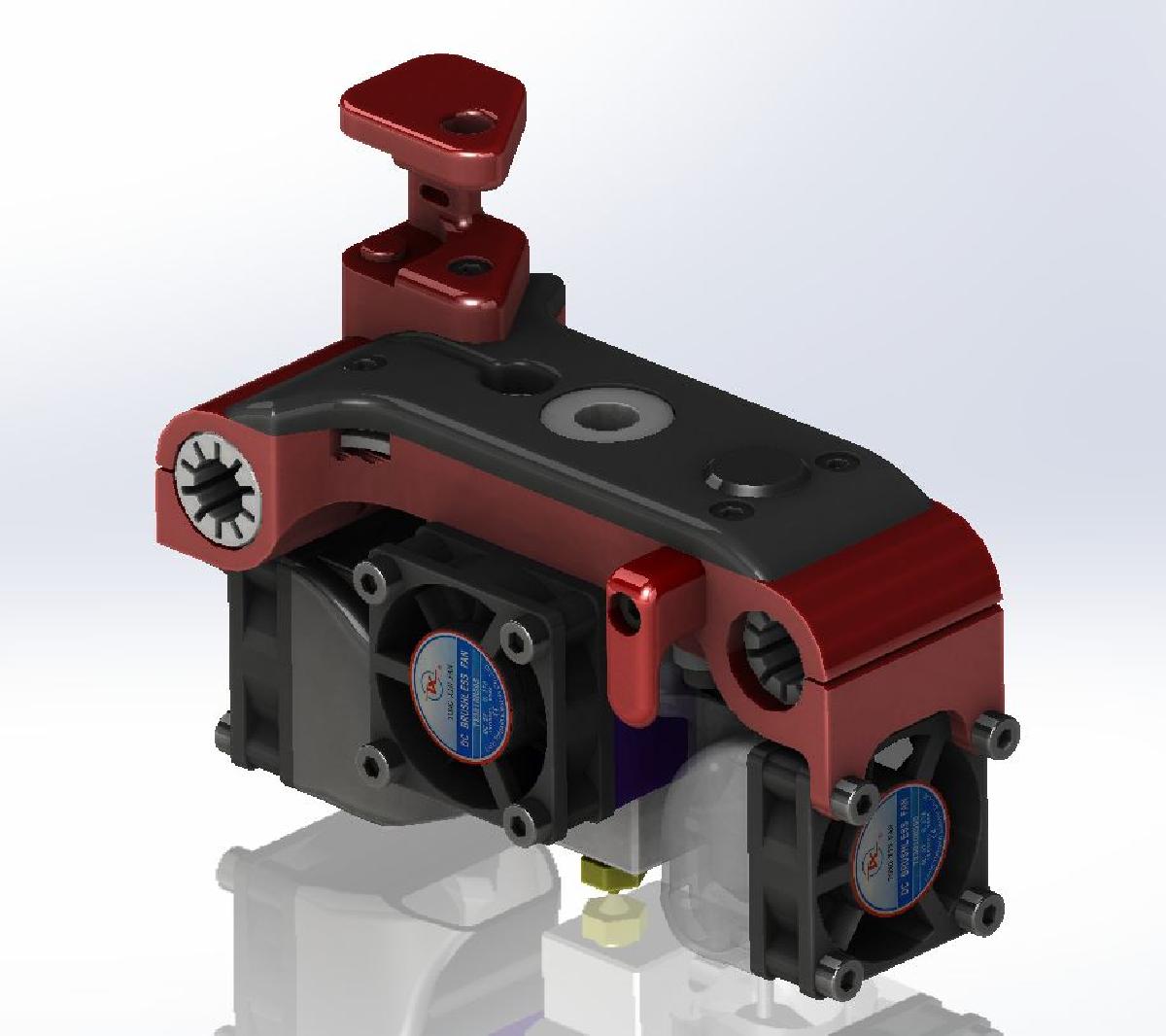

Sobre o objeto 3D Cabeca Eazy Fit

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Cabeca Eazy Fit foi projetado para Impressora 3D. Edicao: Os parafusos indicados na lista de materiais sao M3 e nao M8.Parafusos indicados na lista de materiais sao M3 e nao M8.O Eazy Fit' e uma evolucao da cabeca Z122 que permite aproximar o sensor de palpadura a 24mm do bico de impressao. O guiamento e garantido por 3 mancais IGUS RJ4JP-01-08.Muita atencao foi dedicada a escalabilidade dessa cabeca. Ela permite, de fato, a instalacao de um sensor capacitivo, BLTouch, sem a necessidade de reimprimir o corpo principal. O mesmo vale para os possuidores de corrente porta cabos que so precisarao imprimir a peca de adaptacao. A cabeca E3DV6 pode ser desmontada independentemente do resto. Nenhum cabeamento necessario para montar a cabeca, basta deslizar os cabos na abertura lateral da cabeca de impressao.A montagem da correia e facilitada por clipes de fixacao.Resumo das funcoes:Montagem do conjunto sem desconectar o existenteDesmontagem rapida da cabeca de impressaoMontagem do sensor capacitivo ou BLTouch via peca de adaptacaoMontagem da corrente porta cabos sem precisar imprimir a tampa superiorMontagem rapida da correiaNota:O duto do ventilador que incorpora o BLTouch pode ser impresso em PLA 3D Fila transparente para ter visibilidade do estado dos LEDs do sensor. Ele e perfurado, o que permite um fluxo de ar constante sobre a eletronica do BLTouch.Essa cabeca foi impressa e testada, os poucos pequenos problemas encontrados na montagem foram corrigidos, mas nao hesite em me informar sobre seus retornos em caso de problemas. Eu farei as correcoes.Videos de montagem estao a caminho, e apenas uma questao de tempo :)Marlin funcional na minha impressora com minha configuracao (parafusos trapezoidais, BLTouch), o conteudo pode variar dependendo da sua.A parada X e destinada ao uso com os carrinhos Z(x) Z122. No caso de carrinhos DAGOMA originais, o fim de curso sera na cabeca do parafuso superior direito do ventilador do hotend. (Veja a foto com seta vermelha).A passagem dos cabos nao me causou nenhum problema particular, com bom senso chega-se la facilmente :)Pequeno erro na lista de materiais, os parafusos sao CHC M3 e nao HM3.Divirta-se!Edicao V1.1: Os mancais Igus agora estao clicados no MainBody - Modificacoes menores nos dutos de ventilacaoMancais Igus agora estao fixados no MainBody - Modificacoes menores nos dutos de ar.Edicao V1.2 (27/08/2018): Um desalinhamento sem gravidade de 1mm se infiltrou na concepcao inicial - Agora esta corrigido.A peca Eazy_Top foi simplificada para facilitar sua impressao. Uma peca adicional foi adicionada para a parada no sensor do eixo X.Um desalinhamento menor de 1mm sem impacto no funcionamento foi descoberto na concepcao inicial, agora esta corrigido.A peca Eazy_Top foi simplificada para facilitar sua impressao. Uma peca adicional Eazy-ContactX foi adicionada para a deteccao do sensor X.

Baixar

A "Cabeca Eazy Fit" é um modelo 3D projetado para ser utilizado em impressoras 3D, focando em uma montagem eficiente e funcionalidade aprimorada para o controle do eixo Z. Este design representa uma evolução do modelo anterior, a cabeça Z122, e foi desenvolvido para otimizar a proximidade entre o sensor de palpe (24 mm do bocal de impressão) e a peça que realiza a impressão.

### Principais Características:

- **Guiamento Seguro**: A estabilidade do sistema é garantida através da utilização de três mancais IGUS RJ4JP-01-08, permitindo um movimento suave e preciso dos componentes.

- **Escalabilidade**: Uma das inovações significativas deste modelo é a possibilidade de instalação de um sensor capacitivo ou BLTouch sem a necessidade de reimprimir o corpo principal da cabeça. Isso simplifica o upgrade ou modificação em impressoras existentes.

- **Facilidade de Montagem**: A cabeça foi projetada para que a montagem não necessite de desconexão dos cabos já existentes. Os cabos podem ser deslizados através de uma abertura lateral, facilitando o acesso e a organização.

- **Desmontagem Rápida**: O design permite que a cabeça de impressão seja desmontada rapidamente, o que é muito útil para manutenção ou troca de peças.

- **Cadeia Porta-Cabos e Correias**: A montagem da cadeia porta-cabos não exige a reimpressão da tampa superior, e a instalação da correia é auxiliada por clipes de retenção, melhorando a eficiência do processo de montagem.

### Considerações de Impressão:

A cabeça foi impressa e testada pelo autor, e pequenos problemas encontrados durante a montagem foram corrigidos. A recomendação é para que os usuários usem PLA transparente na impressão do duto do ventilador que abriga o BLTouch, assegurando a visualização dos LEDs do sensor, além de proporcionar ventilação adequada para a eletrônica.

### Edições e Atualizações:

O modelo passou por atualizações, com edições que corrigiram desalinhamentos e simplificaram a impressão de algumas peças. A versão 1.1 integrou os mancais IGUS de maneira mais eficiente no corpo principal, enquanto a versão 1.2 corrigiu pequenos desalinhamentos e adicionou peças para melhor funcionamento.

### Conclusão:

A "Cabeca Eazy Fit" é uma solução projetada para usuários de impressoras 3D que buscam modularidade e facilidade de uso. Com um design que favorece a manutenção e a personalização, esta cabeça de impressão é uma opção viável para quem deseja maior controle e precisão nas impressões. O autor também incentiva feedback e sugestões, abrindo um canal de comunicação para a melhoria contínua do projeto.
