Sobre o objeto 3D Cabeca de tripe de 3 vias

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

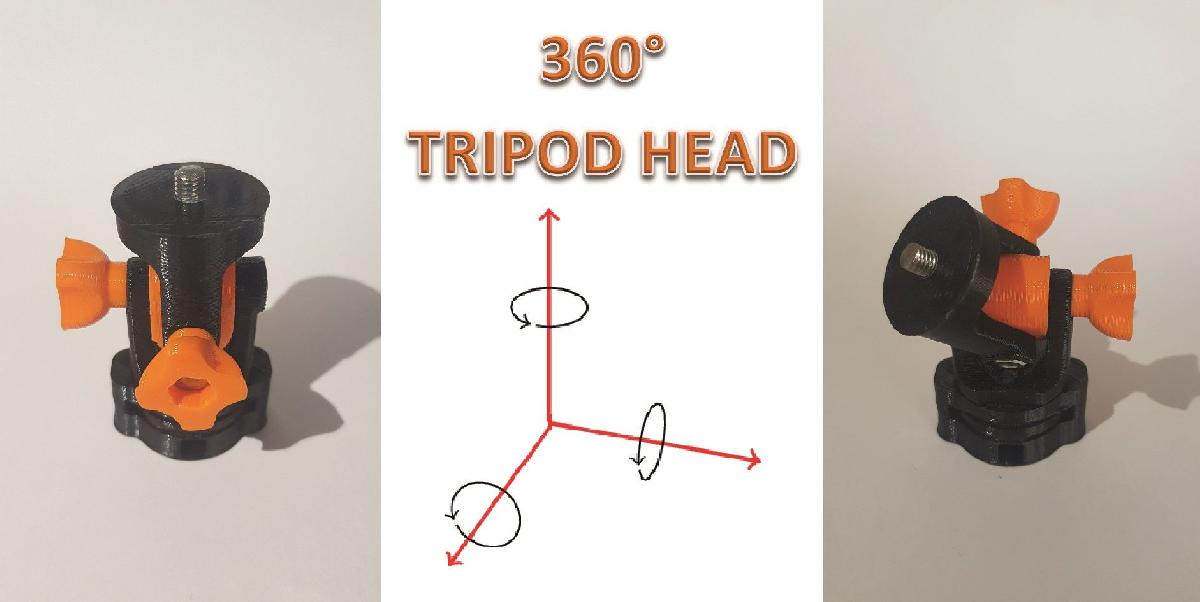

Cabeca de tripe de 3 vias foi projetado para Impressora 3D. PT] ------Veja o GIF animado abaixo.Nenhum suporte necessario.Para melhores resultados no eixo vertical, imprima "joint_bottom" com camadas de 0,3 mm.2 porcas M52 parafusos M5 por 35 (para cortar se necessario)1 parafuso M6 por 10 (para cortar se necessario)1 porca M6Eu queria criar uma cabeca de tripe de 3 vias bastante compacta e facil de fazer.Por favor, poste sua versao! :)----- [FR] -----Jetez un œil au GIF ci-dessous.Pas de support requis.Pour que l'axe vertical fonctionne bien, imprimer "joint_bottom" avec des couches de 0,3 mm.2 ecrous M52 vis M5 par 35 (a recouper si besoin)1 ecrou M61 vis M6 par 10 (a recouper si besoin)Je voulais une tete de tripod compacte et facile a realiser.Merci de poster votre make ! :)

Baixar

**Modelo 3D para Impressão: Cabeça de Tripé de 3 Vias**

A impressão 3D tem revolucionado a maneira como criamos e fabricamos objetos em diversas áreas, desde a engenharia até a arte. Um dos modelos mais interessantes que têm despertado o interesse de entusiastas e profissionais é a "Cabeça de Tripé de 3 Vias". Neste texto, vamos explorar em detalhes as especificações e as considerações técnicas para a impressão desse modelo, discutindo sua utilidade, os materiais necessários e as dicas para uma impressão bem-sucedida.

### O que é uma Cabeça de Tripé de 3 Vias?

Uma cabeça de tripé é um acessório utilizado para estabilizar uma câmera e permitir regulagens de ângulo e altura de forma suave e precisa. A versão de três vias, como o modelo que estamos analisando, oferece movimentos independentes em três eixos: inclinação, rotação e panorâmica. Isso permite um melhor controle e flexibilidade ao capturar imagens, sendo especialmente útil em fotografias profissionais e gravações de vídeos.

A proposta deste modelo em específico é criar uma cabeça de tripé compacta e fácil de montar, adequada tanto para amadores quanto para profissionais que desejam uma opção acessível e personalizada.

### Especificações do Modelo

**Nome do Arquivo:** Cabeça de Tripé de 3 Vias
**Descrição do Arquivo:** O arquivo consiste em um modelo 3D simples, de fácil impressão, e que não requer suporte durante o processo de impressão.

#### Peças e Montagem

Para a montagem do modelo, são necessários alguns componentes adicionais que não estão inclusos na impressão. A tabela abaixo lista as peças e ferramentas necessárias:

- **2 porcas M5**
- **2 parafusos M5 de 35 mm** (que podem ser cortados se necessário)
- **1 parafuso M6 de 10 mm** (que pode ser cortado se necessário)
- **1 porca M6**

Esses itens são essenciais para unir as partes impressas e garantir que a cabeça do tripé funcione corretamente. O uso de parafusos e porcas de diferentes tamanhos possibilita ajustes finos e permite que o modelo se adapte a diferentes equipamentos.

#### Instruções de Impressão

1. **Material de Impressão:** O modelo pode ser impresso em diversos materiais, mas recomenda-se o uso de PLA (ácido polilático) devido à sua facilidade de manuseio, imprimibilidade e porque não emite gases tóxicos durante a impressão. O PLA é uma escolha comum para modelos pessoais e protótipos.

2. **Configurações de Impressão:**
- **Resolução:** Para melhores resultados no eixo vertical, recomenda-se utilizar uma altura de camada de **0,3 mm** na peça "joint_bottom". Esse detalhe influenciará diretamente na qualidade do eixo, proporcionando uma movimentação mais suave.
- **Orientação da Impressão:** Como o modelo não requer suportes, ele deve ser posicionado de forma que a peça principal (que suporta a câmera) fique deitada sobre a base durante a impressão. Isso minimiza a necessidade de suportes e garante que as partes móveis sejam impressas sem obstruções.

3. **Velocidade de Impressão:** Embora a velocidade ideal possa variar dependendo da impressora 3D utilizada, uma configuração de velocidade moderada (em torno de 50-60 mm/s) geralmente resulta em uma qualidade melhor, especialmente para partes que requerem precisão de encaixe, como as juntas.

### Montagem e Ajustes Finais

Após a impressão de todas as peças, chega a parte da montagem. Aqui estão algumas dicas que podem facilitar este processo:

1. **Preparação das Peças:** Antes de começar a montagem, verifique se todas as peças foram impressas corretamente. Caso haja alguma imperfeição nas dimensões ou superfícies, pode ser necessário lixar as áreas que se encaixarão.

2. **Montagem:** Comece por conectar o "joint_bottom" ao corpo principal da cabeça do tripé utilizando os parafusos M6 e M5. Certifique-se de que as porcas são bem apertadas, mas não tanto a ponto de limitar a movimentação.

3. **Ajustes de Movimentação:** Após a montagem, teste a movimentação em todos os eixos (panorâmica, inclinação e rotação). Se alguma parte estiver muito rígida, pode ser necessário ajustar os parafusos ou, se necessário, lixar levemente as áreas de contato para garantir um movimento suave.

4. **Teste Final:** Monte a cabeça do tripé em seu tripé habitual e conecte a câmera. Verifique se as regulagens podem ser feitas facilmente e se a câmera se mantém estável em várias angulações.

### Considerações Finais

A criação de uma cabeça de tripé de 3 vias por meio da impressão 3D não apenas é uma experiência enriquecedora, mas também oferece um item prático que pode aprimorar o trabalho de fotógrafos e cinegrafistas. A possibilidade de personalizar e ajustar o projeto permite que diferentes usuários adaptem o modelo às suas necessidades específicas e equipamentos.

A impressão 3D democratiza o acesso a tecnologias que antes eram restritas ao mercado comercial, permitindo que qualque um possa ter em mãos ferramentas personalizadas e de alta qualidade. Além disso, a comunidade de impressão 3D é bastante colaborativa; portanto, não hesite em compartilhar seus resultados ou pedir ajuda em fóruns e redes sociais.

Por fim, o modelo de cabeça de tripé de 3 vias é um exemplo perfeito de como a tecnologia pode ser utilizada para criar soluções práticas no dia a dia. Desde a concepção do arquivo até a impressão e montagem, cada etapa é uma oportunidade para aprender e experimentar. Sinta-se à vontade para personalizar o design, experimentar diferentes configurações de impressão e, claro, compartilhar suas criações com a comunidade!

Com isso, esperamos que esta visão abrangente sobre o modelo da cabeça de tripé de 3 vias inspire você a embarcar em sua jornada na impressão 3D, contribuindo para a crescente cena de criação digital. Boa impressão e divirta-se com sua nova peça!
