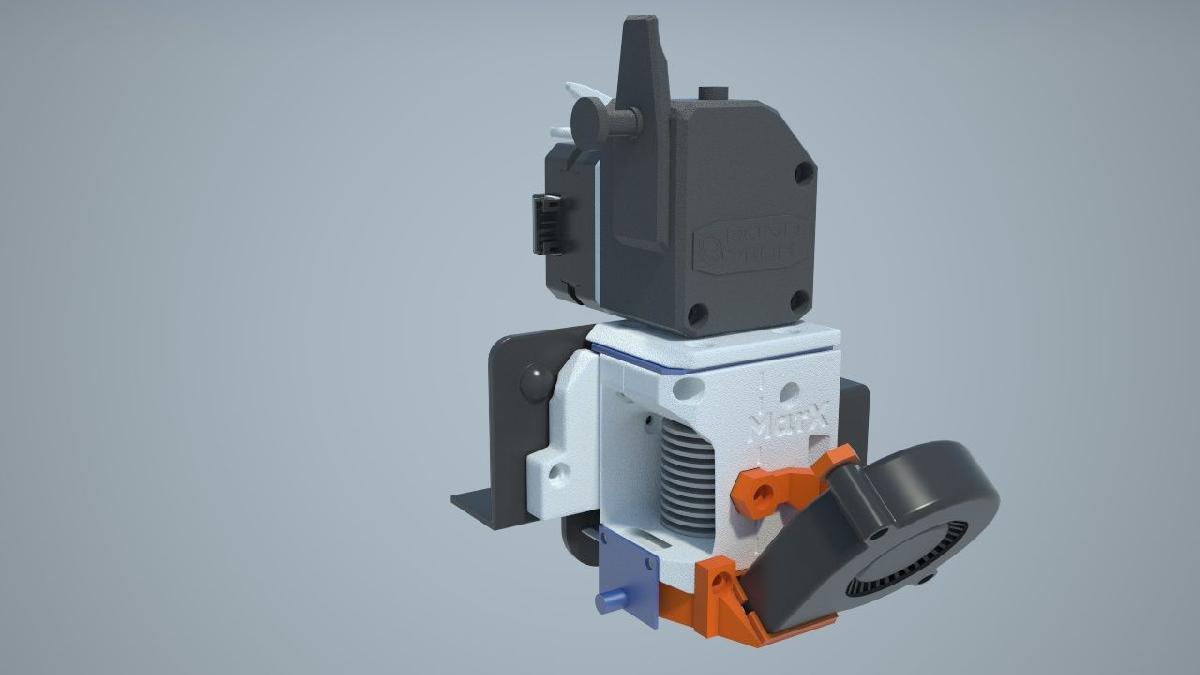

Cabeca de impressao MarX 1 para Creality

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Cabeca de impressao MarX 1 para Creality

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Cabeca de impressao MarX 1 para Creality foi projetado para Impressora 3D. ISTO E UM TRABALHO EM ANDAMENTO ------ !12-novembro-2019: Adicionado perfil padrao do Simplify3D. Voce pode baixa-lo aqui: ( https://mega.nz/#!IUtSwaaB!sXMospGK5pg_yA8NJCzWz6oHJBXSgF6hB52mGtte0-w ). Tenha em mente que eu uso DuetWifi, entao se voce usar Marlin, precisara alterar o script de inicio para que o avanco linear/avanco de pressao funcione. Acredito que o Marlin usa M900 onde o RRF usa M572. Portanto, ajuste conforme necessario. Eu uso o motor de passo pancake original da Bondtech com voltagem de 850 mA.Alem disso, para usuarios do Duet, aqui estao minhas configuracoes da maquina para config.g:M566 X450 Y450 Z75 E180 ; Definir mudancas maximas de velocidade instantanea (mm/min)M203 X9000 Y9000 Z800 E3600 ; Definir velocidades maximas (mm/min)M201 X3000 Y3000 Z150 E4000 ; Definir aceleracoes (mm/s^2)M906 X950 Y950 Z950 E850 I30 ; Definir correntes dos motores (mA) e fator de inatividade do motor em porcentagem11-abril-2019: adicionado suporte para pinda para todas as pessoas que nao conseguem modelar, mas compraram uma impressora 3D e agora estao presas em modelos do thingiverse... porque estao muito preguicosas para aprenderate mesmo o mais basico de modelagem em aplicativos gratuitos. Isso tambem e para pessoas que ficaram seriamente irritadas e ofendidas por o suporte pinda nao ter sido incluido, mas faltaram habilidades basicas para perguntar com a palavra por favor, ja que nos snobs gostamos da cortesia basica. Todos voces podem agora imprimir isso. Usando isso, voce deve omitir o uso da capa de cabo, pois usa o mesmo furo de parafuso...16-janeiro-2019: corpo principal traseiro; slot da porca corrigido, um adicionado para que agora ambos os parafusos tenham porcas na parte de tras. Nao importa significativamente, mas so por precaucao. O sulco da placa superior recebeu micro (0,25 mm) espinhos. Assim, ele se fixa dentro do extrusor ou vice-versa, mas nao causa danos.14-janeiro-2019: grandes mudancas.Tentativa de criar um cabecote de impressao montavel de acionamento direto para o carro X da creality 3d. Eu tenho o bondtech bmg, mas qualquer extrusor montavel em sulco deve funcionar, como o extrusor Titan da E3D ou similares.Tudo funciona com ou sem sondas Z escolhidas. Portanto, mesmo que voce nao possua nem a sonda IR nem a placa PCB Precision Piezo Orion, funciona da mesma forma. O suporte da sonda PINDA sera adicionado se solicitado. Eu nao o tenho, entao...O design comecou como uma modificacao do cabecote de impressao Bondtech BMG + E3D V6 para Creality CR-10(S) por Greg191134 ( https://www.thingiverse.com/thing:3080548 ), com suporte para sonda IR adicionada, suporte piezo Orion integrado. Depois disso, reduzi ainda mais o volume com base nos exemplos do lancamento Bondtech+Prusa de janeiro de 2019 (modificacao direta dentro das Minhas coisas, mas tambem varias iteracoes de design foram estudadas e avaliadas para integracao..), entradas e saidas de ar inspiradas na Dyson foram esculpidas. O design intencionalmente deixa de fora o Bondtech BMG, E3D Titan ou qualquer outro extrusor direto e nao fornece uma solucao AIO.O deslocador do motor agora se tornou um coletor de cabos adequado e um componente de alivio de tensao.O resfriamento de pecas agora e mais modular tambem. O suporte do ventilador 5015 e 100% solucoes de design Bondtech+Prusa que foram publicadas. Nenhuma alteracao foi feita, entao solucoes futuras dessa fonte devem ser compativeis com MarX. O link do GitHub para os arquivos: https://github.com/BondtechAB/Bondtech_Prusa_i3/tree/master/CAD-FilesCom a ajuda de alguns truques de modelagem, tudo, exceto o suporte do ventilador 5015, e imprimivel e deve ser impresso sem suportes! 4 paredes sacrificiais na parte traseira do corpo principal devem ser quebradas.2019-14 de janeiro: A versao original do conceito foi removida e uma nova versao foi carregada.
