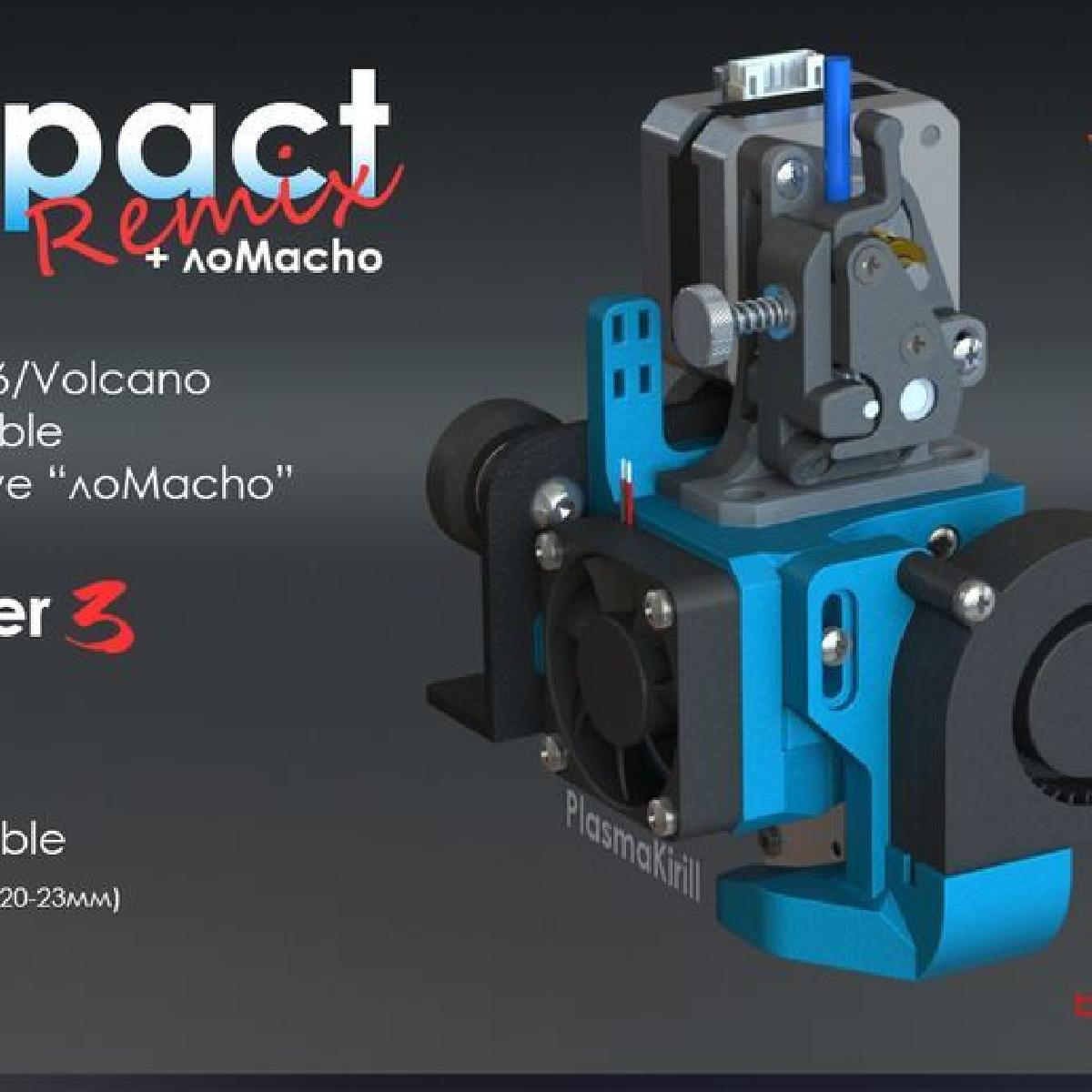

Cabeca de impressao Impact Remix para Ender 3 e Tevo Tornado + лоMacho direto v2.0

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Cabeca de impressao Impact Remix para Ender 3 e Tevo Tornado + лоMacho direto v2.0

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Cabeca de impressao Impact Remix para Ender 3 e Tevo Tornado + лоMacho direto v2.0 foi projetado para Impressora 3D. Verificado no TevoTornado (o motor pode ser um de 23mm ou 30mm, o original de 40mm esbarra no portal) 27.02.2023 - Adicionei o arquivo da montagem (Solidworks 2022) 04.04.2023 - Adicionei o duto para ventilacao do motor 5020 (Fan Duct_5020) Meu mix de trabalho Citruzzzor - https://www.thingiverse.com/thing:5567933 1. A construcao foi espelhada e reformulada, tornando-se mais compacta. 2. O hotend esta centralizado na linha do estoque (sem perda de area). 3. Nao e necessario virar o parafuso inferior da roda do carro. 4. Compativel com Nema14, Nema 17 "panqueca" e ate motor "estoque" de 34mm! (confirmado). 5. Pode ser utilizado tanto com o simples pequeno cubo E3D V6 quanto com o Volcano (ventilacao movel). Para a montagem sera necessario: - Conjunto BMG (engrenagens, pressao, rolamentos, eixo) - Buchas M3*5 - 10 unid. - Hotend E3D V6/Volcano com radiador - Ventilador 40x40x10(20) para ventilacao do radiador - 1 unid. - Nema 14 de 36mm ou Nema 17 de 20-23mm (panqueca) - 1 unid. - Turbina 5015 para resfriamento do modelo (preferencialmente GDSTime DualBall) - 1 unid. - Parafuso M3x6 - 3 unid. (base para o carro + tampa "loMacho") - Parafuso M3x8 - 4 unid. (fixacao do diretorio a base + base para o carro) - Parafuso M3x10 - 1 unid. (duto de ar para a base) - Parafuso M3x12 - 3 unid. (fixacao do motor + tampa "loMacho") - Parafuso M3x16 - 3 unid. (tampa da base + tampa "loMacho") - Parafuso M3x18 - 2 unid. (para 4010) opcional - Parafuso M3x20 - 1 unid. (para 5015) - Parafuso M3x30 - 2 unid. (para 4020) opcional - Um par de bracadeiras para fixacao dos fios - Tubo PTFE de ~70mm - Maos firmes e impressora/espatulas retas
