Sobre o objeto 3D Cabeca de impressao dupla com movimento panoramico para Prusa I3

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

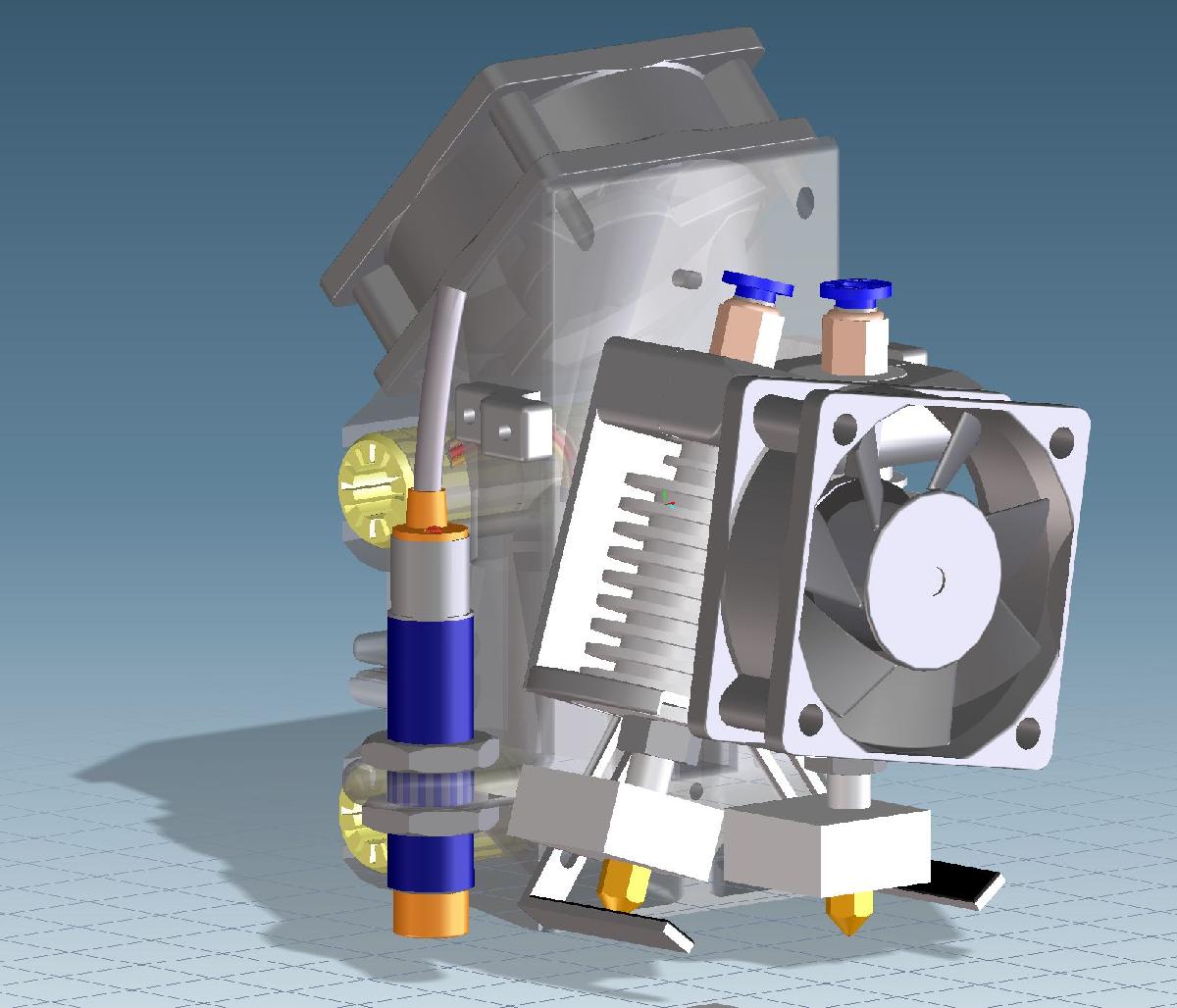

Cabeca de impressao dupla com movimento panoramico para Prusa I3 foi projetado para Impressora 3D. Oi pessoal,eu projetei para minha impressora um hotend duplo com movimento lateral. Ele pode levantar o bico nao utilizado, assim nao ha contaminacao do filamento impresso e nem gotejamento. O resfriamento do filamento e integrado como um duto de ar no deslizante. Voce deve imprimir as pecas com cuidado. Elas tem alguns pontos criticos.Alem disso, voce precisa de algumas pecas compradas:2x Ventiladores de 50mm3x Rolamentos Lineares IGUS RJMP-1-81x Servo Digital Graupner DES586BBAlguns Parafusos M3 & M42x Hotends2x Suportes de Aluminio 30x30x21x Interruptor de Proximidade LJC12A3Algum Silicone de Alta Temperatura Voce pode assistir a um video do cabecote em acao no youtubehttps://www.youtube.com/watch?v=6Enaf-HHfRoNota:Pode ser que o bico nao se mova ate o limite. Assim, o servo nao e forte o suficiente para dobrar os cabos e os tubos de PTFE do filamento. Faca o laco do cabo um pouco maior e use tubos de filamento mais longosImplementacao de SoftwareExistem duas maneiras de implementar isso no software:A primeira maneira mais facil e usar no slic3r um comando de troca de ferramenta como este:M340 P0 S[next_extruder]Entao voce pode substituir o S0 ou S1 com um script de pos-processamento.Aqui esta um exemplo, que deve funcionar no linux ou os/x:#!/bin/shfile=$*echo Arquivo G-code de pos-processamento: $file#Substituir S0sed -e s/M340 P0 S0$/M340 P0 S1570/g $file > $file.tmp#Substituir S1sed -e s/M340 P0 S1$/M340 P0 S1850/g $file.tmp > $file#remover tmprm $file.tmpA outra maneira e modificar o firmware da impressora. Estou usando o firmware repetier. Aqui estao apenas duas pequenas modificacoes necessarias:Adicione no configuration.h estas duas linhas:#define T0_SERVO_POSITION 1570#define T1_SERVO_POSITION 1850Os valores sao individuais e dependem de como o servo esta montadoA outra modificacao esta no commands.cpp perto da linha 2450Ha a seguinte condicao else-if:else if(com->hasT()) // Processar codigo T{Commands::waitUntilEndOfAllMoves();Extruder::selectExtruderById(com->T);}Uma modificacao como esta deve acionar o servo automaticamente com um comando T0 ou T1 no gcode ou do Terminal:else if(com->hasT()) // Processar codigo T{Commands::waitUntilEndOfAllMoves();Extruder::selectExtruderById(com->T);//----------------Adicao Hotend Panning -------//if(com->T == 0)HAL::servoMicroseconds(0,T0_SERVO_POSITION,0);else if (com->T == 1)HAL::servoMicroseconds(0,T1_SERVO_POSITION,0);//------------------------------------------------//}Divirta-se Henning
