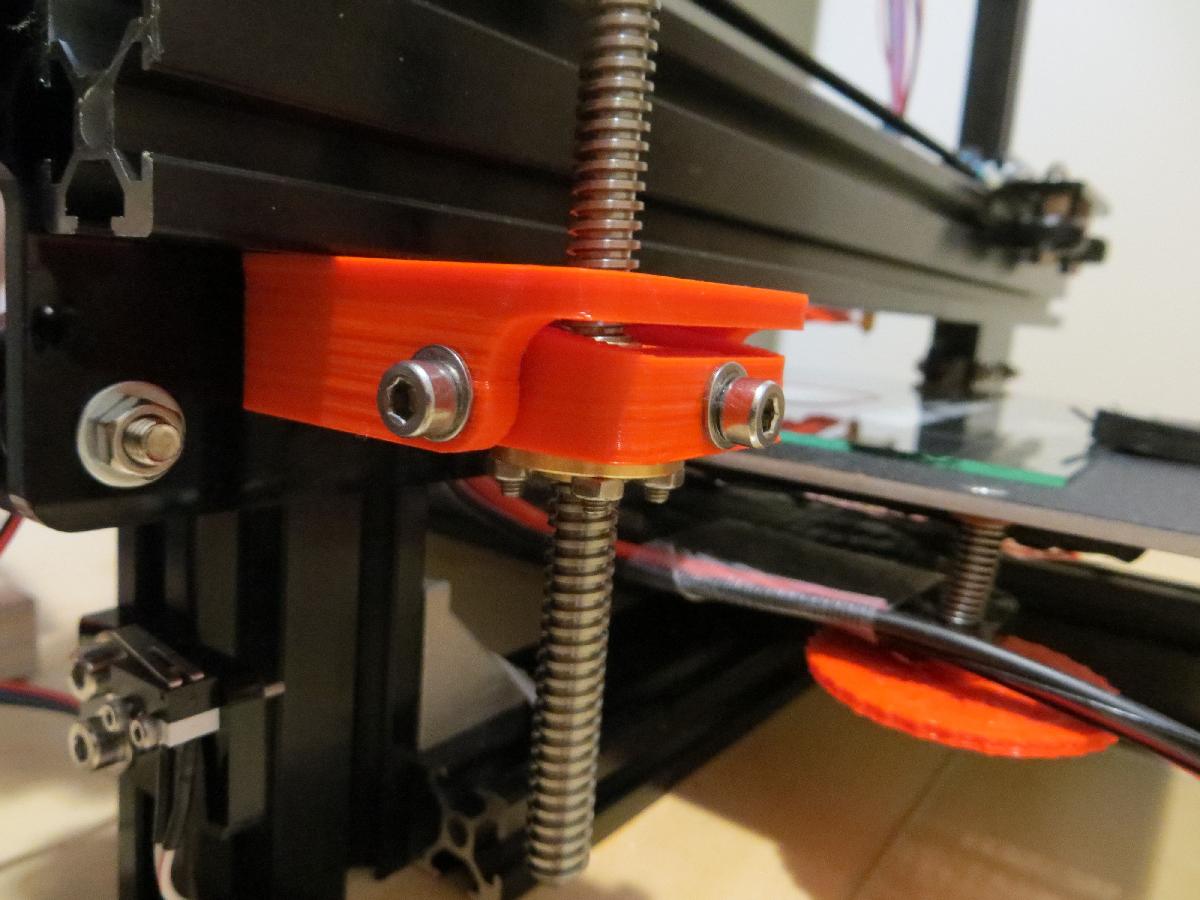

BZB foi projetado para Impressora 3D. Atualizacao: Desde que escrevi isso, substitui o acoplador flexivel por um junta universal e a combinacao do BZB com a junta universal esta proporcionando um resultado ainda melhor. Esta atualizacao e destinada a uma Tevo Tarantula padrao com uma haste z que apresenta oscilacoes e onde o usuario nota bandas z. Primeiras verificacoes. O Kit Tarantula implementa um motor de passo na parte superior com uma haste z pendurada de um acoplador flexivel. Antes de passar pelo esforco de imprimir e instalar esta atualizacao, faca as seguintes verificacoes: 1. Certifique-se de que o suporte de acrilico no qual o motor de passo z esta montado esta exatamente quadrado ao quadro. (como visto de lado) Use um esquadro pequeno para medir isso. Se nao estiver quadrado, certifique-se de que a extrusao horizontal esteja nivelada com as extrusoes verticais de ambos os lados. Se estiver nivelada, mas ainda nao estiver quadrada, use uma calco em um lado dos parafusos de montagem ao longo do comprimento do suporte para ajusta-lo ate que esteja quadrado. Prenda as porcas em T. Verifique novamente. 2. Meca a distancia da sua haste z ate o poste vertical. Deve ser a mesma na parte superior e na parte inferior. Isso deve ser verificado tanto pela vista lateral quanto pela vista traseira. Ajuste a posicao do motor no suporte e o suporte da porca de avanco na estrutura X ate que isso seja verdadeiro. 3. Mova a posicao z em grandes passos usando o motor de passo. Posicione-se de forma que voce possa ver o acoplador flexivel girando. Se o acoplador flexivel oscilar, faca o seguinte. Prenda o conjunto de extrusao do eixo X a barra superior com um pedaco de corda fina. Desaperte os parafusos grub do acoplador flexivel. Rosqueie manualmente o parafuso de avanco z para baixo para remove-lo do acoplador. Remonte o acoplador flexivel no eixo do motor de passo. O eixo deve entrar apenas ate a parte nao flexivel do acoplador. Aperte pelo menos um dos parafusos grub. Agora alinhe o parafuso de avanco com o acoplador e rosqueie-o manualmente ate que esteja inserido no acoplador. O parafuso de avanco deve entrar apenas ate a parte nao flexivel do acoplador. Tranque todos os parafusos grub no acoplador. Verifique se a oscilacao do acoplador foi resolvida. Repita o passo 2 acima. Remova a corda. Posicione a porca de avanco cerca de metade do alcance de movimento (ou seja, aproximadamente 100 mm acima da mesa). Mova a distancia z da cabeca de impressao usando o motor de passo enquanto observa a parte inferior do parafuso de avanco. Se a linha central do parafuso de avanco estiver projetando um pequeno circulo (oscilacao), leia mais. Se nao, entao voce deve estar bem. Se voce teve que fazer alteracoes notaveis em qualquer um dos passos 1 a 3 acima, faca uma impressao de teste. Se voce ainda tiver bandas z notaveis e notar oscilacoes significativas do parafuso de avanco, entao voce pode tentar esta atualizacao. Observe que esta modificacao nao funcionara se voce suportar a extremidade inferior da haste z com um rolamento. Nesse caso, voce estara melhor com um oldham. Materiais extras necessarios: 4 parafusos de cabeca socket M4 x 12mm, 4 arruelas M4 (outras quatro sao opcionais), broca de 3,9 mm (para aqueles que vivem em paises imperiais, uma broca de 5/32 fara o truque), broca de 3 mm (1/8 e bom aqui), graxa sintetica.
