Sobre o objeto 3D button box

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

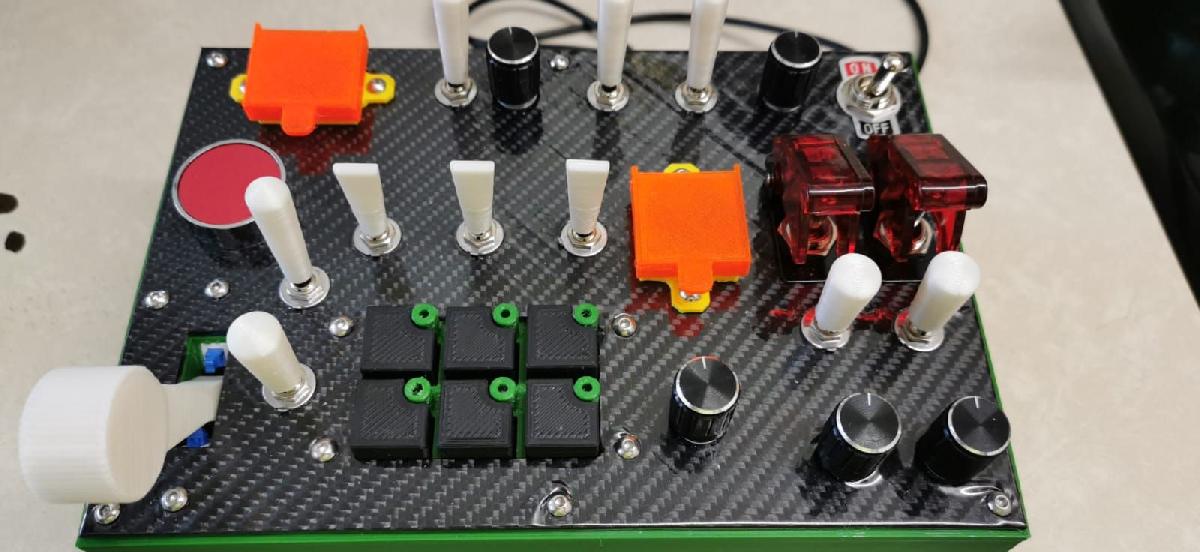

button box foi projetado para Impressora 3D. Esta é a caixa de botões que fiz para um simulador de voo (DCS). Ele pode ser usado para outros jogos, pois é apenas um controlador USB quando conectado com um arduino pro micro. O que eu fiz com isso tem 40 botões. As peças principais têm espaços para caber mini toggles padrão (eu usei (on)off(on)) x 10, alternâncias padrão de tamanho completo (novamente eu usei (on)off(on)) x 2, encoders rotativos padrão x 5, um botão padrão on off x 1, um botão iluminado sob medida de 18 mm para um LED de 5 mm e um protetor de interruptor (um em uma orientação vertical e outro em uma orientação horizontal), uma alavanca de trem de pouso sob medida (no estilo de um Mig29 ou SU27/SU33), um conjunto de botões de piloto automático 6x2 sob medida (no estilo do Mig29) com iluminação LED de LEDs de 3 mm e, finalmente, um botão momentâneo de montagem em painel de 23 mm (como o botão de parada de emergência). O conjunto da alavanca do trem de pouso é projetado para 2 botões de travamento padrão de 7 mm com o gancho interno removido para torná-los botões momentâneos carregados suspensos. O conjunto do piloto automático foi projetado para abrigar botões táteis padrão de 6 mm e botões de travamento padrão de 8 mm com o gancho interno removido, conforme indicado acima. Isso significa que o botão do piloto automático é carregado e pode ser ativado conectando-se ao botão de pressão ou ao botão tátil. Se o botão de 8 mm for deixado como um interruptor de travamento, os LEDs podem ser ligados mecanicamente com um toque no botão e, em seguida, desligados com o segundo pressionamento. Eu mudei meu código arduino para que isso não fosse necessário, pois eu também queria um descanso mestre para todos os LEDs acesos (piloto automático reset no voo sim). Os interruptores protegidos têm um botão de travamento padrão de 8 mm novamente com o gancho interno removido. As extensões de alternância precisam ser simplesmente coladas nos micro interruptores de alternância (usei cola quente). O furo pode precisar abrir um pouco com uma broca, pois achei as tolerâncias dos micro toggles bastante variadas. Cobri a placa dianteira com um vinil de fibra de carbono (para carros). A fiação / gerenciamento de cabos é terrível, então peço desculpas por essa imagem horrível da fiação rsrs, mas é mais simples do que parece na foto, desde que você esteja bastante confiante com solda e circuitos básicos. Modelos futuros poderiam ter construído no gerenciamento de cabos. Há um espaço na caixa para montagem do arduino pro micro e também do expansor de E/S MCP23017. Os botões são conectados como uma matriz 4 x 10 para dar os 40 botões para que 14 pinos são necessários (daí a placa de expansão que dá 16 pinos extras). Em seguida, os 6 LEDs do piloto automático usam um pino cada e os 5 codificadores rotativos usam 2 pinos cada. As bibliotecas no código permitem que o MCP23017 seja usado sobre I2C e tenham seus pinos mapeados para uma matriz de teclado, fazendo com que o computador veja um teclado personalizado aplicado como um joystick em janelas. Uma vez que todas as janelas conectadas só podem ver 32 botões, mas não ameaçam, se você usar JoystickTest (http://www.planetpointy.co.uk/joystick-test-application/) você verá todos os 40 botões). O código está incluído, nem tudo é meu, pois alguns deles foram adaptados de outro script de caixa de botão, então vou responder a todas as perguntas que puder, mas pode não ter todas as respostas. Também cortei um fio micro USB para tocar o chão e os fios vivos e soldei novamente depois de ter passado pelo buraco na base. Os botões redondos iluminados usam esses fios através do botão liga-desliga no canto superior direito. O arduino está sempre ligado se o USB estiver conectado ao PC. Todos os LED's possuem um resistor de 1k em série para limitar a corrente (arduino pro micro é de 10mA por pino) e também para fazer com que a luz não seja muito brilhante para jogar durante a noite. O brilho é absolutamente bom com esta corrente limitada. Os LEDs do piloto automático verde estão funcionando aproximadamente 6mA e os LEDs vermelhos de 5 mm ligeiramente mais altos. Amarre um nó solto no USB dentro da caixa para alívio da tensão. [email protected] se você tiver alguma dúvida ou me mande uma mensagem aqui. confira meu canal do YouTube donlabs para simples conselhos eletrônicos. Tudo é projetado para porcas e parafusos M3 (eu uso os parafusos de chave hexadecimal de cabeça de botão M3).

Baixar

O modelo 3D nomeado "button box" é uma caixa de botões personalizada projetada para ser usada com um simulador de voo, embora ele também possa servir a diversos outros jogos. O design inclui uma matriz de 40 botões, cada um dos quais pode ser mapeado para um comando específico no jogo em questão.

Esta caixa é projetada para ser conectada a um computador via um Arduino Pro Micro e funcione como um joystick controlador USB personalizado.

As peças principais do design compreendem locais para 10 mini toggles padrão, dois toggles de tamanho completo, cinco encoders rotativos padrão, um botão padrão on off, um botão iluminado sob medida para um LED de 5mm e um protetor de interruptor orientado tanto verticalmente quanto horizontalmente.

Há também uma alavanca de trem de pouso personalizada, um conjunto de botões de piloto automático personalizado com iluminação LED e um botão momentâneo de montagem de painel.

O designer contempla espaços para o hardware, incluindo o Arduino Pro Micro e um expansor de E/S MCP23017. Os botões são organizados em uma matriz 4x10 e ligados a 14 pinos.

O design requer algum conhecimento sobre solda e circuitos básicos para assegurar que todos os componentes estejam corretamente conectados. As instruções detalhadas para montagem e configuração, bem como o código necessário para programar o Arduino, estão incluídos.

Tudo no projeto é projetado para porcas e parafusos M3. O designer sugere cobrir a placa dianteira com vinil de fibra de carbono para um acabamento mais estético. Além disso, há conselhos sobre como gerenciar o cabamento dentro da caixa e como solucionar possíveis problemas.
