Sobre o objeto 3D Bushing adapter

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Bushing adapter foi projetado para Impressora 3D. Por que usar bucha adaptadora para substituir as buchas de esfera?As buchas de esfera tem em sua construcao uma folga de carga, folga essa que em seu uso correto sao compensadas pelo aperto que o suporte do rolamento oferece. Na reprap, esse aperto nao e possivel pois as pecas plasticas nao oferecem resistencia suficiente para o ajuste correto dessa folga. Alem disso, as buchas de esfera suportam muito mais carga, que no caso as repraps sao capazes de oferecer, tornando-se assim muito acima do necessario.As buchas de esfera sao bem difundidas pois a facilidade de uso, pois a sua folga e muito grande e, sendo assim, necessita de ajustes menos precisos, e trabalham bem em superficies rugosas, como por exemplo as barras convencionais de inox 5/16''.Vantagens das buchas de esfera: Ajuste facil, pois a folga sao maiores; Relativamente baratas; Tem varias repraps usando e ja estao com os desenhos prontos.Desvantagens das buchas de esfera: Folga muito grande; Alta vibracao; Barulho alto; Importadas; Nao permite que o eixo rode.Vantagens da bucha de bronze: Maior precisao; Mais leve; Sao muito baratas; Recurso local; Baixo ruido; vibracao extremamente baixa; Permite que o eixo possa girar.Desvantagens das buchas de bronze: As pecas plasticas tem que ter uma maior precisao; Nao tem muitas partes ja desenhadas; As barras guias requerem uma maior qualidade (cromadas).As pecas foram feitas com o bico de 0,5 e camada de 0,2 em ABS.As buchas metalicas sao de bronze com revestimento em PTFE, medindo 8mm interno por 10mm externo com 12mm de comprimento.A bucha excentrica e para o ajuste de folga do carro X fica na parte traseira, este ajuste e na ordem de 0,5mm e e suficiente pois as diferencas notadas foram na ordem de 0,2mm.Para ajustar a folga e necessario montar o carro em suas guias, e rotacionar a bucha excentrica ate o carro X atingir um movimento suave e leve e depois fixa-la.Este ajuste se faz necessario devido as buchas serem mais precisas que as buchas de esfera, e muitas vezes e complicado manter as medidas exatas em pecas impressas.

Baixar

### Modelo 3D: Bushing Adapter (Bucha Adaptadora)

#### Descrição do Arquivo:

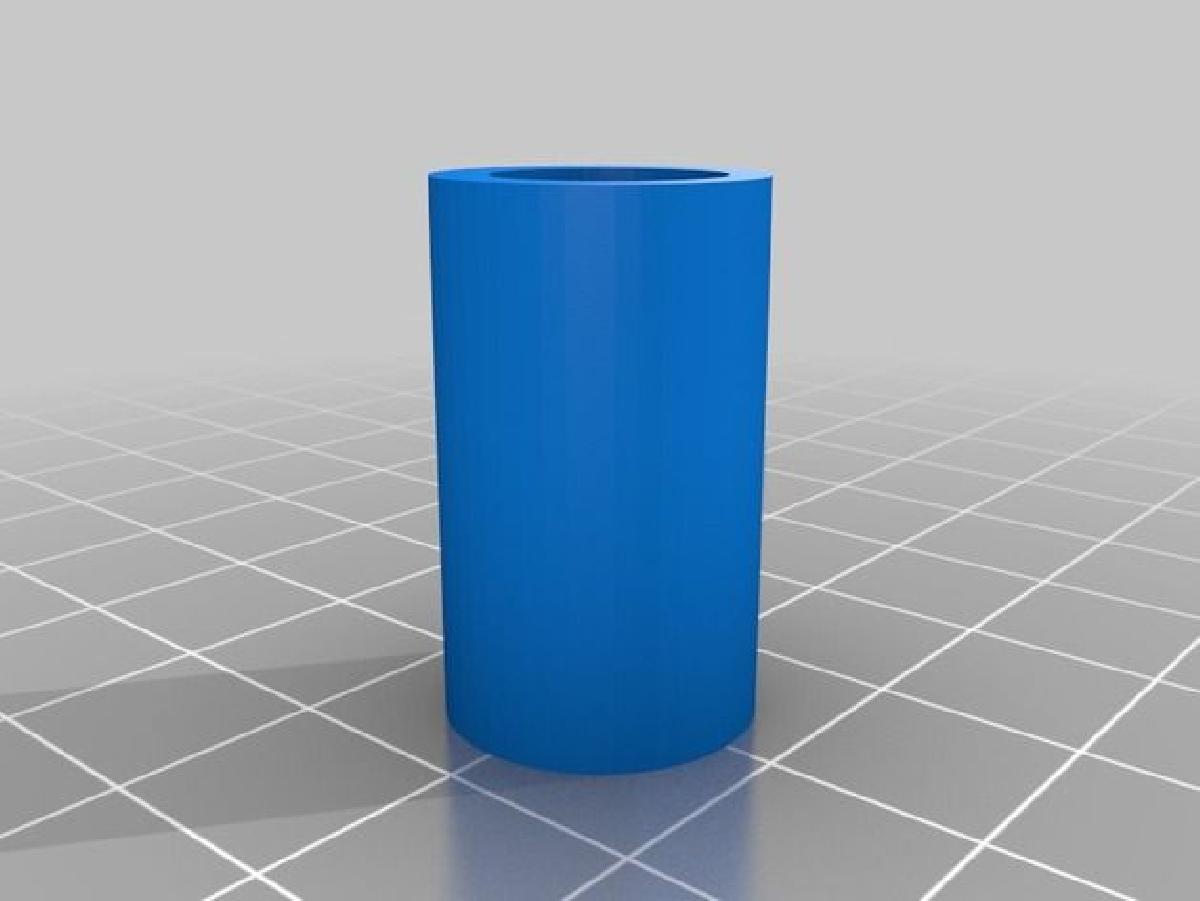

O modelo 3D intitulado "Bushing Adapter" foi projetado para oferecer uma solução eficaz na substituição das buchas de esfera em equipamentos de impressão 3D, principalmente nas impressoras do tipo RepRap. Este adaptador tem como objetivo proporcionar uma transição suave e precisa para buchas de bronze, que oferecem vantagens significativas em relação às buchas de esfera.

### Por que usar buchas adaptadoras para substituir as buchas de esfera?

As buchas de esfera são populares entre os usuários de impressoras 3D devido à sua facilidade de uso e à grande folga que permite ajustes menos rigorosos. No entanto, essa maior folga resulta em várias desvantagens:

- **Folga Excessiva**: A folga inerente das buchas de esfera pode levar a um desempenho impreciso e a problemas de vibração.
- **Alta Vibração e Ruído**: Durante a operação, as buchas de esfera tendem a gerar mais vibrações e barulhos, o que pode afetar a qualidade da impressão.
- **Capacidade de Carga Excessiva**: As buchas de esfera suportam uma carga muito maior do que a maioria das impressoras 3D pode fornecer, tornando-as um exagero para usos leves.

Já as buchas de bronze oferecem vantagens que as tornam mais adequadas para aplicações em impressoras 3D:

- **Maior Precisão**: As buchas de bronze têm uma folga mais controlada, permitindo um movimento suave e preciso.
- **Redução de Ruído e Vibração**: Elas são mais silenciosas e têm uma vibração significativamente reduzida em comparação com as buchas de esfera.
- **Permitem Rotação**: Diferentemente das buchas de esfera, as buchas de bronze não impedem o eixo de girar, o que é crucial para muitas aplicações.

### Vantagens e Desvantagens das Buchas de Esfera e Bronze

#### Buchas de Esfera:
- **Vantagens**:
- Ajuste fácil devido à folga maior.
- Relativamente baratas.
- Amplamente utilizadas, com muitos projetos disponíveis.

- **Desvantagens**:
- Folga excessiva que pode levar a imprecisões.
- Alta vibração e barulho.
- Importadas e não permitem a rotação do eixo.

#### Buchas de Bronze:
- **Vantagens**:
- Maior precisão e leveza.
- Custo baixo, com potencial para produção local.
- Baixo ruído e vibração extrema, permitindo o eixo girar.

- **Desvantagens**:
- Requerem maior precisão nas peças plásticas.
- Menos opções de designs já disponíveis.
- As barras guias precisam ser de maior qualidade (preferencialmente cromadas).

### Detalhes de Impressão
As peças do bushing adapter foram impressas utilizando um bico de 0,5 mm e uma altura de camada de 0,2 mm em material ABS. As buchas metálicas são feitas de bronze com revestimento em PTFE, apresentando medidas de 8 mm de diâmetro interno, 10 mm de diâmetro externo e 12 mm de comprimento.

### Ajuste da Bucha Excentrica
O modelo inclui uma bucha excêntrica que permite o ajuste de folga do carro X na parte traseira do sistema. Este ajuste é crítico, podendo ser de até 0,5 mm, o que é suficiente para solucionar discrepâncias que ficam na ordem de 0,2 mm. Para realizar o ajuste, o carro deve ser montado em suas guias e a bucha excêntrica ajustada até que o movimento do carro X seja suave e leve, garantindo assim uma operação precisa e eficiente.

### Conclusão
Optar pelo uso do bushing adapter não só melhora a precisão e o desempenho das impressoras 3D, mas também reduz as vibrações e o ruído, resultando em uma experiência de impressão mais silenciosa e eficiente. As soluções mais adequadas para cada aplicação podem variar, mas este modelo oferece uma proposta viável para quem busca qualidade e desempenho na impressão 3D.
