Sobre o objeto 3D Buque serie sistematica 60
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

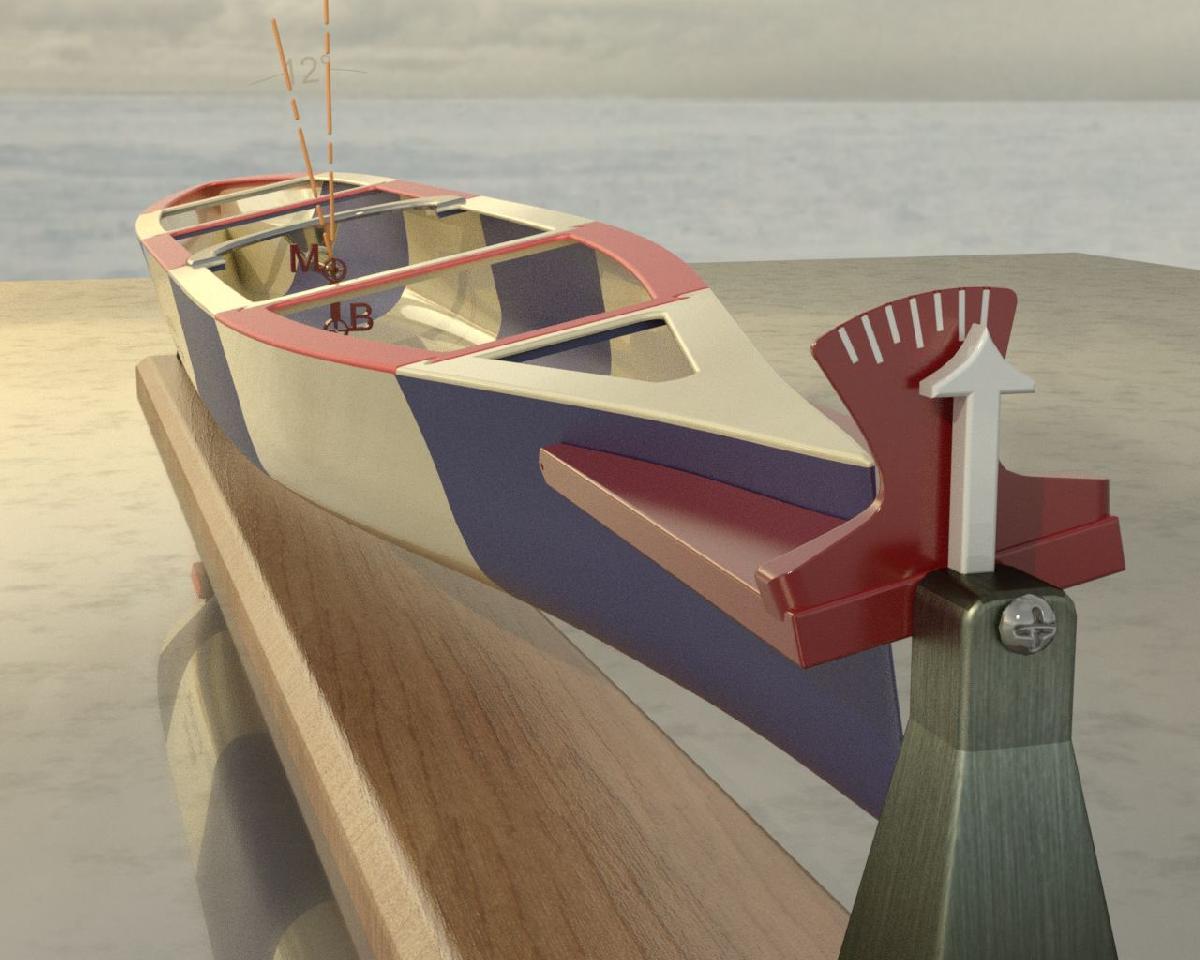

Buque serie sistematica 60 foi projetado para Impressora 3D. Analise de estabilidade, maquete virtual de estudo escala 1/100, posicao do centro de carena e raio metacentro. Obtencao do centro de carena para escoras de ate 12°, o raio metacentro e obtido da interseccao entre a reta de acao do centro de carena a 12° de escora e o eixo de crujia vertical. A analise pode ser realizada com a ajuda do AutoCAD (calculando o centro de volume para 12° de escora mantendo o deslocamento de projeto em escora), isso e conseguido fazendo uma aproximacao com cortes de volume e consultando propriedades ate igualar o deslocamento de projeto com carena em escora. A maquete permite observar atraves do sistema de pendulo como se posiciona o centro de carena para os distintos angulos de escora. Os dados extraidos sao: altura metacentrica 6,406 m e raio metacentro 3,0104 m. A maquete virtual foi extraida de um trabalho pratico da carreira Tecnico Superior em Construcoes Navais no Isft 193, projeto e ideia Mauro Lujan Saghessi. Esclarecimento, o raio metacentro transversal e considerado praticamente invariante para escoras de ate 10°, foi alterado e maximizado o angulo por questoes de melhoria na visualizacao. ESLORA E/PERPENDICULARES-124,97 m MANGA-15,85 m CALADO DE PROJETO -6,4 m DESLOCAMENTO EM AGUA DOCE -8245 tn COEFICIENTE DE BLOQUEIO -0,65 COEFICIENTE PRISMATICO -0,662 CENTRO DE CARENA - 1% a popa INSTITUTO SUPERIOR DE FORMACAO TECNICA N° 193 https://www.youtube.com/watch?v=aeCzFl0ycaA
