Sobre o objeto 3D Buffer de spool Hartpa 2

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

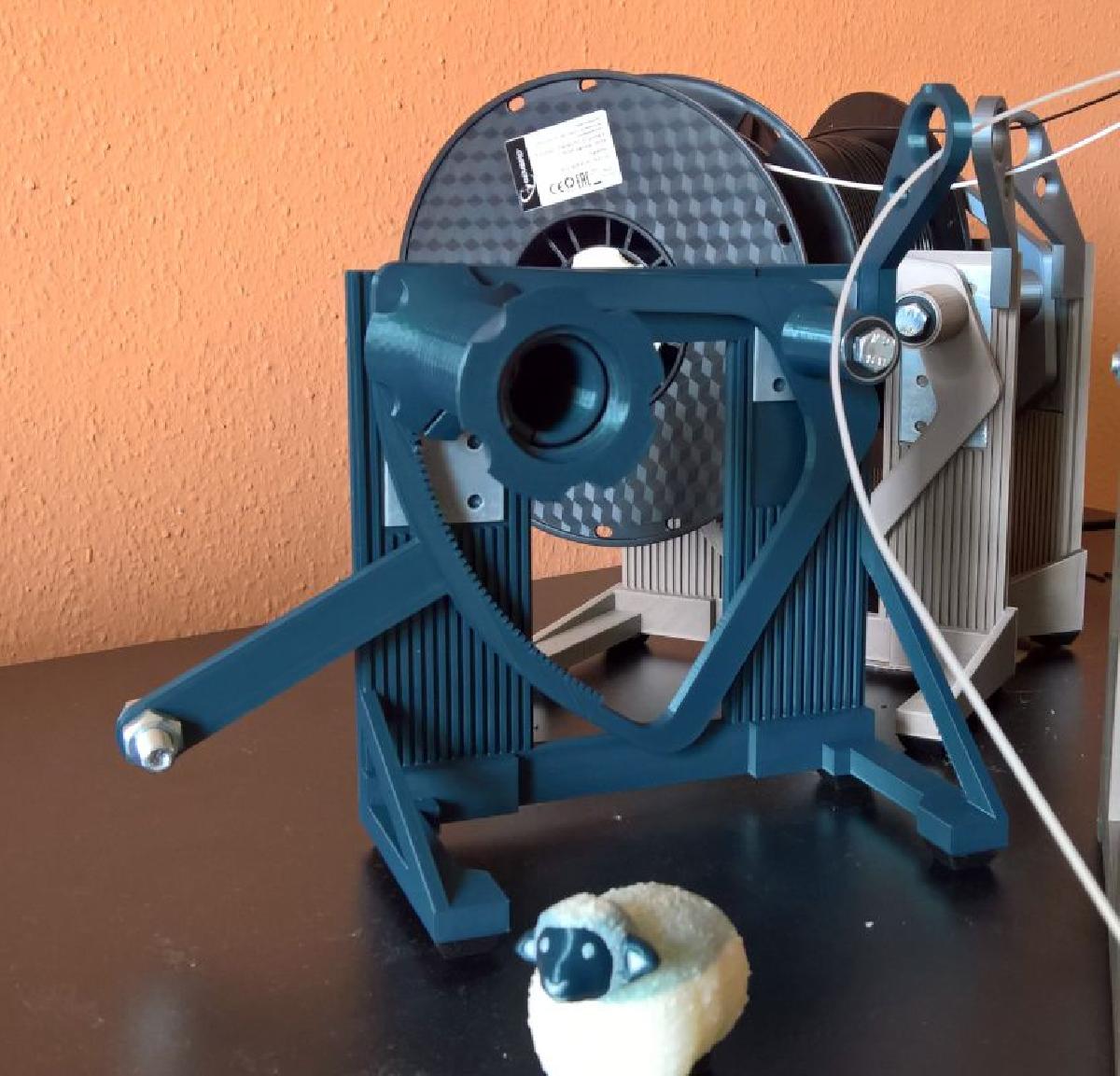

Buffer de spool Hartpa 2 foi projetado para Impressora 3D. Buffer de enrolamento Hartpa V2O objetivo do dispositivo e reverter o filamento solto ao imprimir em uma impressora 3D Pruša MMU. Ele impede que filamentos de diferentes cores fiquem emaranhados.Lista de Pecas:Pecas impressas (PLA 3D Fila)1 Coluna 1 peca2 Braco 1 peca3 Quadro 1 peca4 Suporte de Enrolamento 1 peca5 Porca 1 peca6 Roteador 1 pecaParte feita de chapa de aco7 Base do Rolamento 2 pecasPecas acabadas8 Rolamento de Esfera 8/22x7 4 pecas9 Parafuso M8 x 60 2 pecas10 Arruela para M8 4 pecas11 Porca M8 Baixa 2 pecas12 Botas de Borracha, autoadesivas 4 pecas13 Parafuso M10 x 22 (peso) 1 peca14 Porca M10 (peso) 1 pecaAnotacoes de montagemA. Rolamentos de Esfera de Cove profundo (8) na Coluna (1) e no Braco (2).B. Passe o parafuso (9) pelos rolamentos de rotacao, insira a arruela (10), fixe-a na Base do Rolamento (7), passe pelo furo no Quadro (2), insira a arruela (10) e aperte a porca (11). A porca (11) atua como um contra-motor contra a Base do Rolamento (7). O jogo axial deve permanecer para que a Coluna (1) gire levemente.C. Monte o Braco (2) da mesma forma.D. Instale o Roteador (6) no Quadro (3)E. Cole as botas (12) no Quadro (3)F. Fixe os pesos – parafuso (13) e Porca (14) no Braco (2)G. Enfie o Suporte de Enrolamento (4) na Coluna (1).H. Parafuse a Porca (5) no Suporte de Enrolamento (4)UsoColoque a bobina de filamento no Suporte de Enrolamento (4) e puxe a Porca (5). Passe o Filamento pela fenda do Roteador (6) para o impressora de idler.
