Sobre o objeto 3D Bronco

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

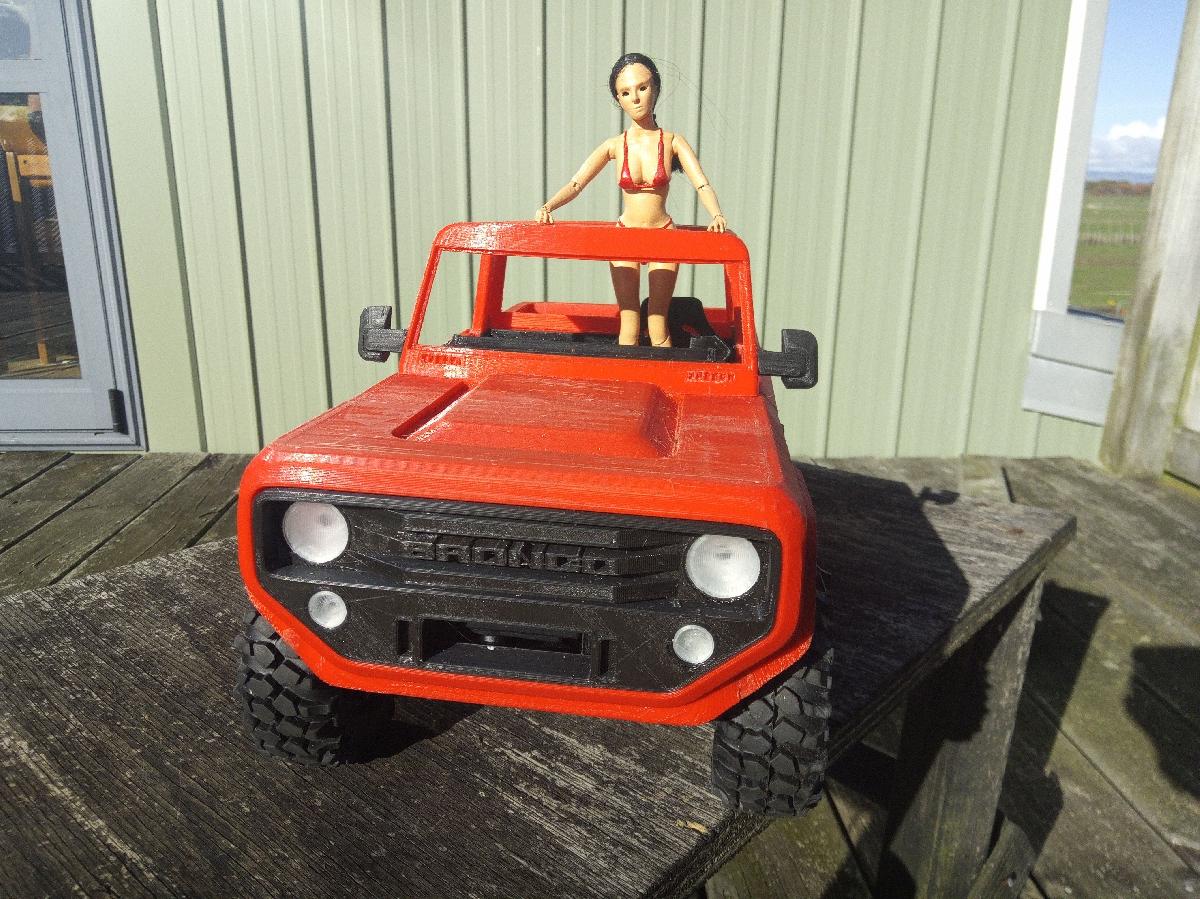

Bronco foi projetado para Impressora 3D. Bronco 2020?Tentei fazer o maximo imprimivel que pude.Voce poderia colocar a carroceria em outra coisa ou colocar uma carroceria diferente no chassi.Probabilidade de algumas pecas estarem faltando. Se uma peca estiver faltando ou errada, pergunte, eu terei em algum lugar.Distancia entre eixos 260mmLargura 190mmDiferenciaisEixo com diferencial esfericoUsa os cubos do Ursa BearCubos travados para usar como eixo traseiro, em breve farei um eixo reto para acompanhar.Diferencial esferico igual ao meu outro, apenas diferente https://www.thingiverse.com/thing:2826921Comecei a fazer um cubo, mas descobri que o cubo do Ursa Bear se encaixa. Talvez eu termine o meu um dia. Algumas das outras pecas evoluiram a partir dele.Rolamentos 4x12x18 x4Rolamento de empuxo https://www.banggood.com/XLPOWER-520-RC-Helicopter-Parts-Tail-Thrust-Bearing-Set-p-1229065.html?rmmds=mywishlist&cur_warehouse=CNParafuso de cabeca cap 3mmx20mm2mmx? precisa medir x6.177 cal BBs 4.5mm para as esferas no diferencial2x arruelas 21.68mm x 1.14mm (nao precisam ser exatamente iguais)Caixa de transferenciaPecas necessariasRolamento 3x3x7 x1Rolamento 4x12x18 x3Caixa de cambio RC V3Pecas necessariasEixo 3x12 x1Eixo 3x26 x1Rolamento 3x3x7 x3Rolamento 4x12x18 x1Motor 540Parafuso cap 3x20 x2 28/6/18Teste do chassi https://youtu.be/8dj2QouBvAQAdicionei cubos traseiros nao direcionais, eixos e eixos curtos.O eixo dianteiro precisa de 3mm cortados do lado do rolamento de empuxo.Novas carcacas de diferencial com mais folga em caso de arruelas grossas no diferencial esferico.2/07/18Adicionei piso, dobradicas de porta, link de direcao de 118mm para corrigir a convergencia, links de suspensao mais longos para a frente 104mm (poderia usa-los atras tambem) e o painel.O piso precisa de 4 furos perfurados, usa os mesmos parafusos que a caixa de transferencia. Tambem bate na caixa de cambio, mas eu apenas cortei o meu para caber.Esta um pouco lento com um motor de 55 voltas, talvez eu tente com uma transmissao direta do motor para a caixa de cambio em breve.Atualizacao tentei 80 voltas e mal se moveu.7/11/18Novo painel com servo direto para a roda, mais simples e compacto. 18/9/18Carcaca de diferencial V5 com suporte de link superior mais forte.Carcaca de diferencial V5.1 com um pouco mais de folga do solo e furos invertidos com cabecotes na parte inferior para que possa ser desmontada sem remover do chassi.Minha nova caixa de engrenagem planetaria se encaixa nisso e e mais simples e menor.https://www.thingiverse.com/thing:3081347Video de capotamento https://youtu.be/EDocrWpEz6U 9/11/18Novo link de direcao 118mm v2. Corrige todas as coisas estranhas de direcao que estavam acontecendo.18/12/18Adicionei a parte traseira da cabine que estava faltando, como nas fotos, e as partes traseiras cobertas originais. (Provavelmente faltando devido a internet ruim aqui) 01/01/19Eixos de comprimento adequado adicionados.eixos_traseiros_40-45mm.stleixos_dianteiros_31-38mm.stl02/01/19Eixo traseiro curto 2mm mais curto para folga.09/06/20Adicionei luzes traseiras e dianteiras que estavam faltandoe espelhosPainel do lado esquerdo para dirigir do lado errado da estrada.
