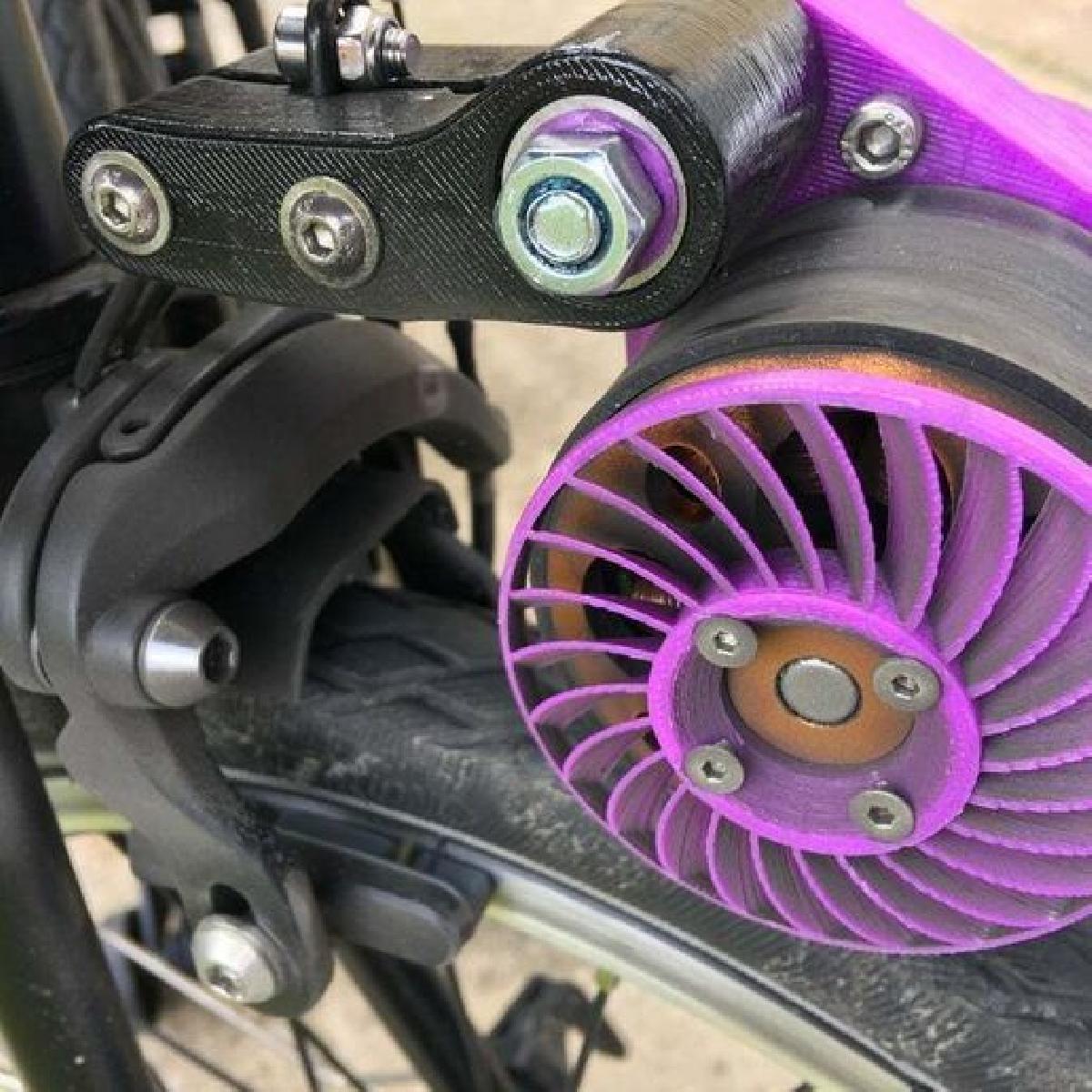

Brompton eletrico? Solucao de acionamento por atrito DIY

Vario

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Brompton eletrico? Solucao de acionamento por atrito DIY

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Brompton eletrico? Solucao de acionamento por atrito DIY foi projetado para Impressora 3D. Atualizacoes de 07 Set 2019** Atualizacoes para o motor brushless Turnigy Aerodrive SK3 6364 6374 190kV Veja: https://www.thingiverse.com/thing:3849507 Instrucao para envolver SBR ao redor do motor para melhor desempenho Veja: https://docs.google.com/presentation/d/1FQdWPTe3nYMLmk8AB0c-IvsF8gwB6K-7bOEx_NRSsPg/edit?usp=sharing Ola Redditers! (┛❍ᴥ❍)┛ Google Doc - Guia de Montagem: https://docs.google.com/document/d/1Bp1OWOW-BHIptmso75VmstHCjkk27gZrm52MQJ5cX-I/edit?usp=sharing A foto carregada deve ser autoexplicativa para a montagem, se nao, link para o google doc abaixo, incluindo uma versao em PDF aqui para nossos amigos na China, sem servicos do Google. Ola mundo 3D, ***Prefacio*** Apresento a voces uma solucao, sem o custo exorbitante de uma bicicleta eletrica Brompton, para converter sua bicicleta (nao apenas uma Brompton) em uma bicicleta assistida eletricamente. E tambem muito facil de remover, assim, voce nao fica preso a um motor hub pesado (como a Brompton eletrica) caso prefira energia natural de suor e musculos e mantenha seu investimento em pecas de Titanio. ***Descricao*** Esta e uma solucao de tracao por atrito, que remonta a francesa VeloSoleX, onde um pequeno motor de combustao interna e montado na parte superior da roda dianteira de uma bicicleta convencional; ate hoje, esses classicos colecionaveis ainda percorrem as ruas da Franca (Oi Xavier ^_^ ). https://en.wikipedia.org/wiki/V%C3%A9loSoleX ***Mas antes que a empolgacao te sobrecarregue...*** **AVISO** Trabalhei na perfeicao deste design por mais de um ano, minha outra atualizacao impressa em 3D para o bloco de transporte dianteiro faz parte deste design. Ele carrega o pacote de baterias e o controlador de motor brushless VESC. http://www.thingiverse.com/thing:3178214 Meu design e impresso com ABS a uma altura de camada de 0,2 mm, preenchimento de 100% e testado em mais de 100 KM de uso regular, umido e seco. Estou satisfeito com a resistencia do material e a durabilidade do design, especialmente a montagem de seguranca totalmente impressa em 3D para o pesado motor brushless, que transfere a forca radial como um pneu, quando comprime o motor com a roda (dai a *tracao por atrito*), para uma viga de alavanca (ou seja, um parafuso de carroceria de 8 mm), e segurando este parafuso, esta uma montagem refletora dianteira reapropriada da Brompton. Para este proposito, o parafuso e rosqueado atraves de outra parte impressa em 3D, que fixa a montagem do motor como um suporte ao refletor. Esta montagem do refletor e um **componente chave** deste design, que proporciona um pouco de flexibilidade, permitindo ajuste na compressao do atrito (entre o motor e a roda). A forca de alavancagem tambem e minimizada, ja que o parafuso 'pivot' em torno da montagem do refletor a meio comprimento. A montagem do refletor tambem permite garantir um parafuso extra em nome da seguranca, caso a montagem se solte! **MAS** verifique regularmente os componentes, em caso de desgaste (ou parafusos soltos) **Use travador de rosca (por exemplo, Loctite)** **CAVEAT** Esta solucao nao se sai bem em clima chuvoso, mas ola clima seco e ensolarado, funciona como um sonho, permitindo assistencia ao pedal >45KM/h (velocidade nao carregada registrada pela roda de 16 polegadas e de cerca de 70~80KM/h). Ela tambem e capaz de acelerar sem assistencia (NB: isso depende do limite de corrente do controlador de motor brushless, do consumo maximo da bateria e das classificacoes de kV do seu motor). Outro **requisito chave** para permitir boa tracao com a roda, a preferencia e envolver e aderir borracha SBR ao redor do motor brushless (Outrunner). https://en.wikipedia.org/wiki/Styrene-butadiene Para uma solucao (duravel), testada em mais de 100KM, uso folha de borracha SBR de 2mm de espessura. E suficientemente flexivel para este proposito. Compre aqui (no Reino Unido): https://www.ebay.co.uk/itm/RUBBER-SHEET-VARIOUS-SIZES-X-1MM-TO-25MM-THICKNESS-AVAILABLE/141120177410?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649 Corte-a em largura e comprimento para se ajustar a circunferencia do motor (tambem contabilizando a espessura do material), cole as extremidades cortadas com Cianoacrilato (Super Cola), use moderadamente, pois seca duro, nao queremos borracha dura! NB: este tubo cilindrico deve se ajustar firmemente ao redor do motor. Para aderir o tubo de borracha cilindrico ao motor, use cola de poliuretano expansiva Gorilla Glue, este e o tipo ativado por agua, geralmente tem aparencia e e viscoso como mel. Uma alternativa e procurar um tubo de borracha de diametro adequado... Para o qual ainda nao consegui localizar. ***Ok, voce foi avisado, continue lendo*** ***Lista de Materiais*** Ha tambem uma boa quantidade de fixadores a serem reunidos. Reduzi essa exigencia ao minimo, incluindo os rolamentos necessarios. 1 x motor brushless 6364 KEDA 190KV. Outros motores 6364 tambem se encaixarao, o diametro deve ser 63mm, comprimento do motor, excluindo o eixo, 67mm. https://hobbyking.com/en_us/kd-53-30-high-voltage-brushless-outrunner-190kv.html 1 x parafusos de carruagem M8 (8mmØ) COM PORCAS E ARRUELAS CUP PARAFUSOS QUADRADOS REVESTIDOS DE ZINCO), comprimento roscado e **65mm**. 4 x Parafusos de Cabeca Botao M4 x 16mm, para fixar a montagem do motor ao motor 4 x Parafusos Chaveta M3 x 10mm, para fixar o ventilador externo com aparencia legal 1 x Parafuso de Cap Socket M5 x 25mm e porca, um parafuso de seguranca, caso a montagem do motor se deslamine ou vire para tras (por exemplo, se a fiacao do motor estiver invertida) 2 x Rolamentos F688Z, (8x16x5mm) Metrico, um na montagem do motor, um na montagem do fixture, pode ser necessario colocar arruelas como espacador para ajudar na movimentacao livre. 2 x Parafusos Flangeados de Cabeca Botao M5 x 40mm e porca flangeada, este par de parafusos fixa o suporte a montagem do refletor. Liberar esses dois parafusos remove o motor, leva apenas um minuto! 1 x Parafuso de Cabeca Socket M5 x 20mm e porca, este e um parafuso de seguranca extra, apenas para o caso. 1 x Vedder VESC V4.12 (atualizacoes de firmware e software podem ser obtidas no site do VESC Project) http://vedder.se/2015/01/vesc-open-source-esc/ https://vesc-project.com/ https://www.aliexpress.com/item/33057761841.html?spm=2114.search0104.8.19.6ad162eejjIxmp&transAbTest=ae803_3 https://hobbyking.com/en_us/turnigy-sk8-esc-v4-12-for-electric-skateboard-conversion-w-bec.html 1 (ou 2) x pacote de bateria Hoverboard de 36V 4.4Ah de alta descarga com BMS https://www.aliexpress.com/item/32796539334.html?spm=a2g0s.9042311.0.0.42084c4djxfdV4 https://youtu.be/a-QQpKlPf8s https://youtu.be/mfbv9bPSNcI
