Brinquedo de mesa turbilhao

Brinquedos Mecânicos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Brinquedo de mesa turbilhao

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

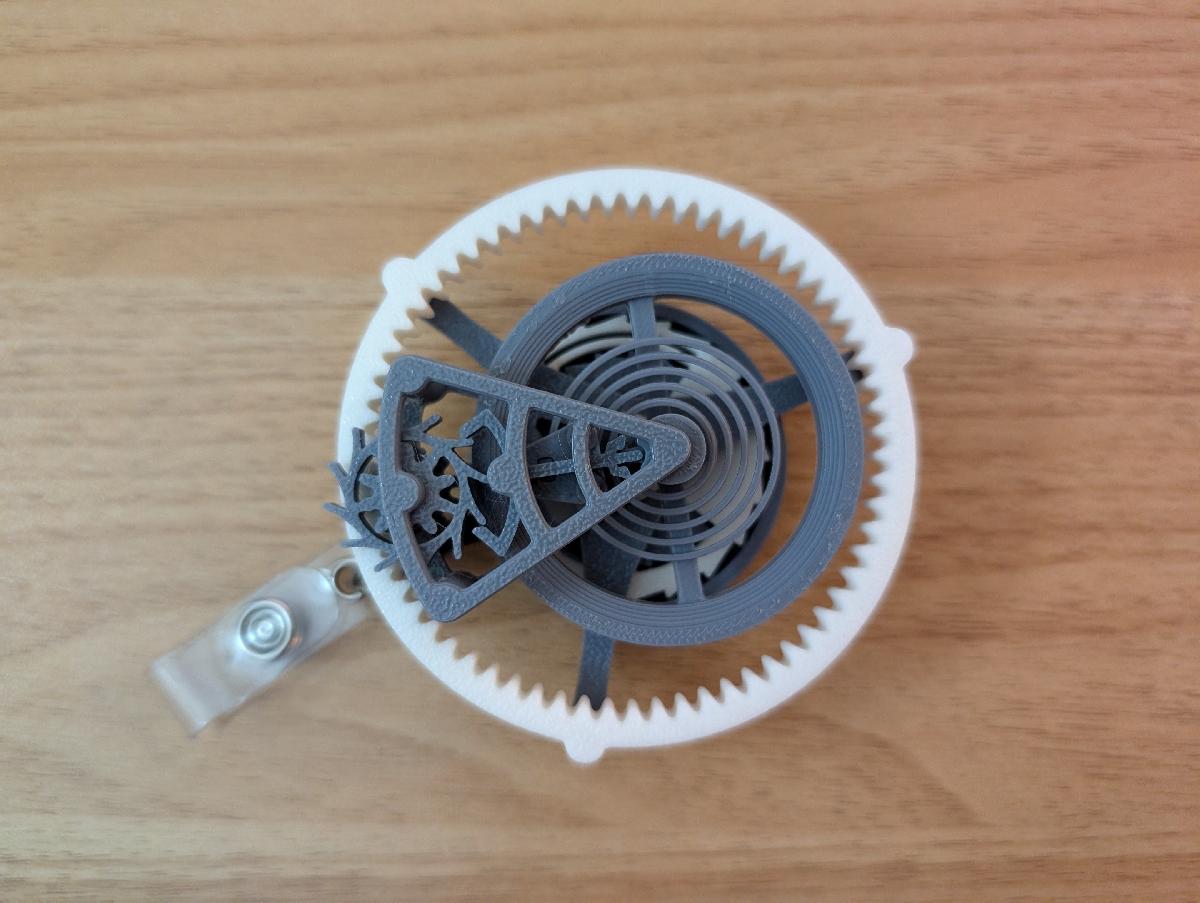

Brinquedo de mesa turbilhao foi projetado para Impressora 3D. Este e um brinquedo de mesa turbilhao que eu projetei e imprimi em 3D. Ele usa a mola interna de um carretel de cracha retratil como mola principal e pode funcionar por cerca de quatro minutos e meio.Video (com montagem):https://www.youtube.com/watch?v=dB2DK8xBEGcAVISO: Eu projetei isso com tolerancias especificamente para minha propria impressora 3D e filamento. O mecanismo e um pouco meticuloso; se voce esta procurando algo que imprima e funcione imediatamente, eu recomendaria experimentar outros modelos de turbilhao que foram testados e iterados para diferentes impressoras. Espero que isso ainda seja util como referencia!Infelizmente, nao consigo encontrar o carretel de cracha exato que usei, mas era semelhante a:https://www.amazon.com/dp/B0D176S2V7?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1O link acima tem algumas diferencas:Diametro ligeiramente menor (pode ser necessario colar a parte RachetGear.stl)Ventos no sentido horario em vez de anti-horario.As pecas sao projetadas com um carretel que enrola no sentido anti-horario (com o lado aberto voltado para cima). Para um carretel que serpenteia no sentido horario, voce precisara espelhar toda a base, o garfo do palete e os objetos da roda de escape:FrameMiddle.stlFrameBase.stlRachetGear.stlDriveGear.stlPallet.stlEscapeWheel.stl Osarquivos prefixados com "PrintedMainSpring" sao para a versao que usa uma mola principal impressa em 3D. Este funciona apenas por cerca de um minuto, mas nao requer o componente de bobina de cracha.

Baixar

O "Brinquedo de mesa turbilhao" é um projeto interessante voltado para a impressão em 3D, ideal para entusiastas que buscam criar um item divertido e dinâmico. Projetado para utilizar a mola interna de um carretel de cracha retrátil como mola principal, esse brinquedo pode operar por aproximadamente quatro minutos e meio, dependendo da qualidade da montagem e do tipo de carretel utilizado.

### Detalhes do Projeto

- **Conceito e Funcionalidade**: Este brinquedo funciona a partir do armazenamento de energia na mola do carretel quando ele é puxado e liberado, permitindo que a estrutura gire de maneira cativante. Ao melhor usar, ele proporciona uma experiência de visualização fascinante.

- **Mecanismo de Ação**: O mecanismo exige precisão ao ser projetado e impresso, pois é meticuloso. A escolha errada de tolerâncias ou peças pode comprometer o funcionamento. O autor avisa que o projeto foi feito com tolerâncias específicas para a própria impressora e filamento, destacando a importância de adaptar o modelo às especificações da sua impressora 3D.

### Considerações para Impressão

- **Compatibilidade do Carretel**: Embora o autor não tenha encontrado o modelo exato do carretel utilizado, ele fornece um link para um carretel similar, com algumas diferenças que podem impactar o funcionamento. Por exemplo, a direção de enrolamento e o diâmetro são aspectos a serem considerados. Ele sugere colar a peça "RachetGear.stl" se o carretel escolhido tiver um diâmetro ligeiramente menor.

- **Peças a Serem Espelhadas**: Para quem optar por um carretel que gira no sentido horário, é necessário espelhar diversas partes do modelo, como "FrameMiddle.stl" e "DriveGear.stl". Essas adaptações são essenciais para garantir que o mecanismo funcione de acordo com o novo carretel.

- **Versão Alternativa**: Para aqueles que não possuem o carretel de cracha, existe uma versão alternativa que utiliza uma mola impressa em 3D, identificada pelos arquivos prefixados com "PrintedMainSpring". No entanto, essa versão tem um tempo de funcionamento mais curto – cerca de um minuto.

### Recursos Disponíveis

O autor também disponibiliza um vídeo demonstrativo que inclui o processo de montagem do brinquedo, facilitando o entendimento do funcionamento e da montagem adequada, o que é um recurso valioso para os usuários.

### Considerações Finais

O "Brinquedo de mesa turbilhao" é uma ótima opção para quem busca um projeto mais desafiador e divertido no mundo da impressão 3D. Com a devida atenção às especificações e adaptações necessárias, os entusiastas poderão criar uma peça única, que combinam a criatividade e a engenharia. É sempre recomendável ler cuidadosamente as notas do autor e considerar sua própria configuração da impressora para otimizar os resultados.
