Sobre o objeto 3D Bracos em Z duplos e suportes para Tevo Tornado e CR 10. Baixo custo alta precisao

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

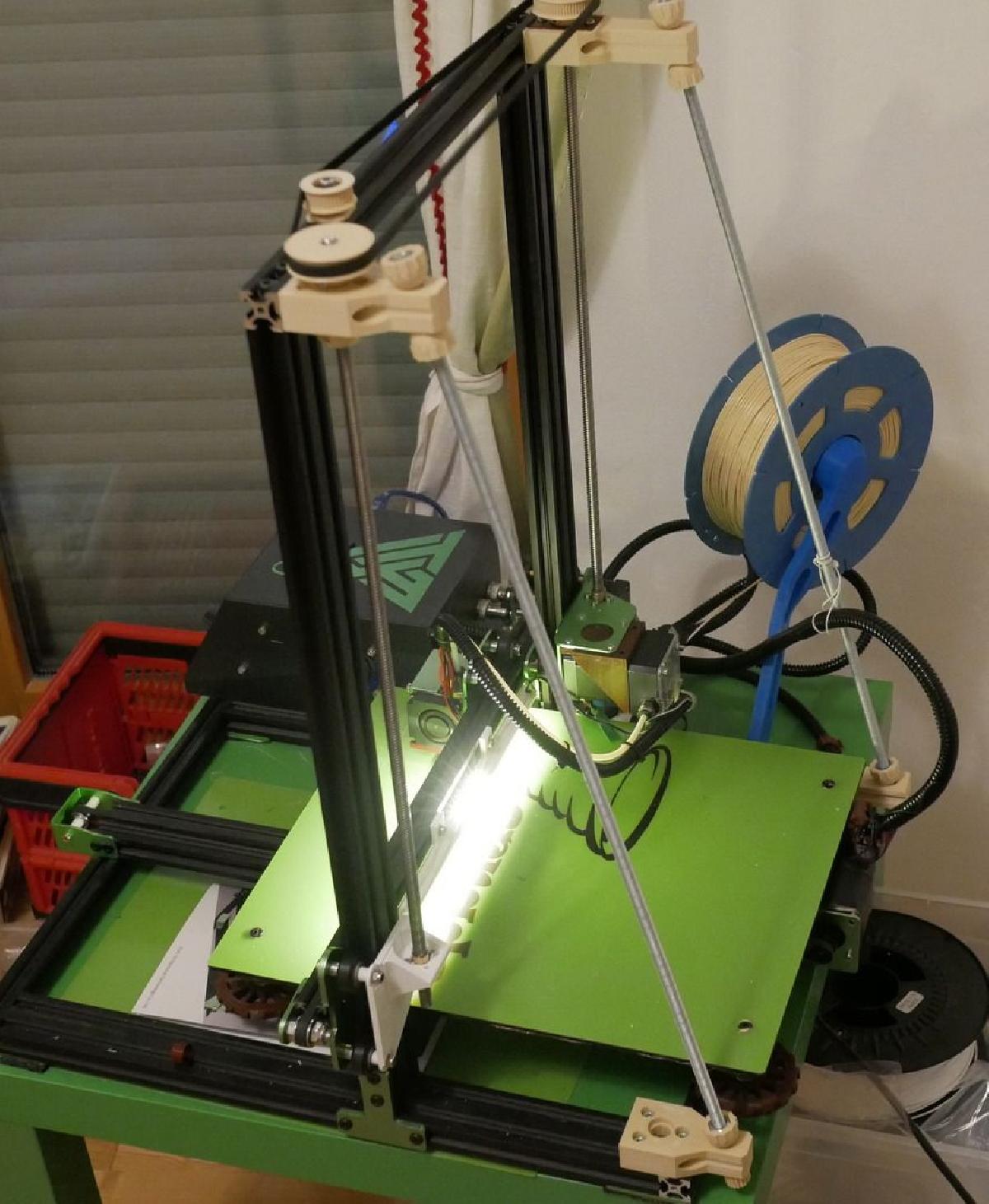

Bracos em Z duplos e suportes para Tevo Tornado e CR 10. Baixo custo alta precisao foi projetado para Impressora 3D. Eu gostei muito do eixo Z duplo CR-10 da Caster, assim como os suportes de estrutura do TomExplorador. Entao, decidi uni-los e fiz alguns ajustes para o Tevo Tornado. Para ter uma ideia da construcao, por favor, leia as coisas originais, especialmente olhe para a pagina do Caster. Voce precisa das seguintes pecas adicionais: parafuso e porca de 600 mm, correia dentada GT2 de 852 mm, 3 rolamentos (1 x tensor, 2 x parafuso de avanco direito), 2 x varas roscadas M8, 6 x porcas M8, 7 x parafusos M5 x 20 (tensor e suporte inferior), 7 x parafusos M5 x 35 (suporte superior e placa de gantry), 11 x porcas Tee M5, 2 x parafusos e porcas M3 x 20 (cobertura do rolamento esquerdo), 4 x parafusos e porcas M3 x 15 (porca do parafuso de avanco), 6 x parafusos M3 x 10 (polias), 1 x parafuso e porca M2,5 x 10 (manga (manschette8mm.stl)), algumas arruelas. As seguintes pecas voce precisa imprimir mais de uma vez: 6 x BallNutM8, 2 x 516_Nut (alternativa 2 BalNutM8 adicionais), 2 x pulley-64, 3 x Spacer8-7mm (para montagem da placa de gantry), 2 x Washer8 (parafuso de avanco direito: entre a polia de 64 dentes e o rolamento superior e entre a manga e o rolamento inferior), 2 x Z-RHL-75 (suporte superior e inferior do lado direito). Para o lado esquerdo, voce deve usar o suporte de 100 mm; no lado direito, tanto o suporte de 100 mm quanto o de 75 mm sao possiveis, mas as pecas de 75 mm sao mais rigidas. Para a placa de gantry, usei PETG XT 3D Fila, porque ela suporta mais calor. Se voce nao quiser desmontar o carro Z direito do eixo X, faca isso sem o parafuso interno da placa de gantry; a montagem da placa de gantry com os 2 parafusos restantes deve ser forte o suficiente. O extrusor do Tevo Tornado e mais alto do que o do CR-10. Se voce nao quiser perder alguns mm de espaco Z, instale o extrusor Tevo girado 90° com o Titan_mount. Sou novo na impressao 3D e minhas habilidades em CAD sao limitadas. Por favor, me diga quaisquer falhas, talvez eu possa melhorar essa coisa.
