Bracos de rally para chassi M da Tamiya

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Bracos de rally para chassi M da Tamiya

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

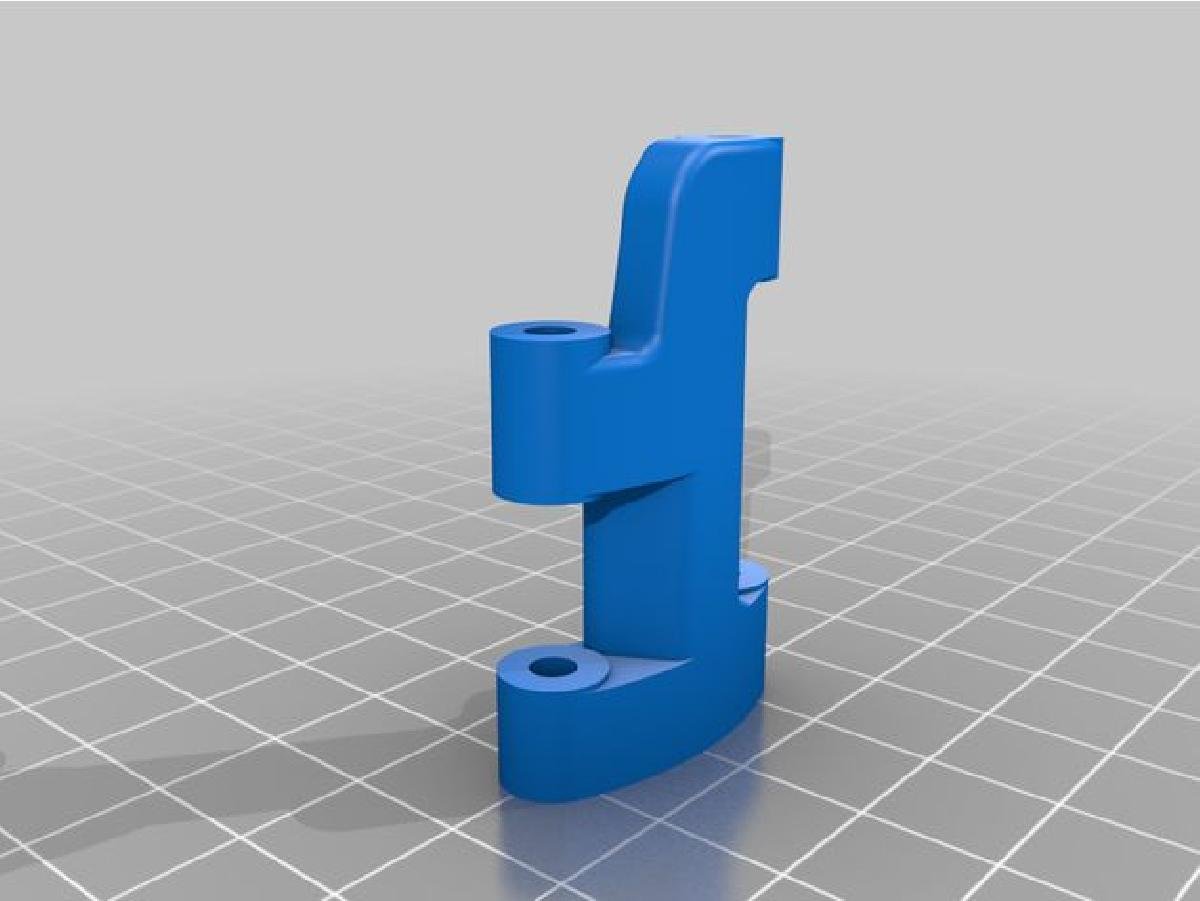

Bracos de rally para chassi M da Tamiya foi projetado para Impressora 3D. Bracos de suspensao curvos, apelidados de "bracos de banana", projetados para uso em MF-01X ou M-05Ra - no entanto, o design deve ser compativel com outros chassis M da Tamiya com o mesmo design de suspensao, pois as dimensoes externas sao identicas aos bracos de origem.Modelei esses bracos apos dificuldades com as configuracoes do amortecedor no meu MF-01X. O design abaixa o suporte inferior do amortecedor e o move para mais perto do pino de dobradica interna, aumentando a alavanca do amortecedor, o que resulta em uma amortecimento mais suave e maior curso de suspensao. Ele tambem move o suporte inferior do amortecedor para tras, eliminando a necessidade de espacadores sob o suporte superior e proporcionando mais espaco ao redor da roda dianteira.Dicas de montagem:Para alcancar a maxima altura de conducao e curso de suspensao, use com cubos C M05Ra/MF-01X e amortecedores de 55 mm nos pontos de montagem superior padrao - o uso de suportes superiores alternativos causara forca de molas nao linear.Dependendo do tipo de amortecedor, pode ser necessaria a modificacao do copo do mola inferior (corte) para liberar o braco - infelizmente, o espaco e limitado e outras solucoes limitariam o curso da suspensao.Para aumentar a resistencia das pecas impressas, recomendo o uso do conjunto de eixo de suspensao Tamiya #53301 - estes irao prendero braco na direcao Z, atuando como uma reforco.Os furos do pino de dobradica podem precisar de limpeza/perfuracao para permitir o movimento livre do pino de dobradica.Impressao:Imprima na posicao vertical, mantendo-se na superficie plana "traseira" - os arquivos de impressao devem estar na orientacao correta. Imprima com pelo menos 4 perimetros. Suportes sao necessarios. Devido ao caso de uso, materiais mais resistentes ao impacto sao necessarios - tive resultados relativamente bons com ASA, o nylon provavelmente seria o mais proximo da peca original. O PETG XT 3D Fila pode ser usado em aplicacoes menos exigentes.

Baixar

O modelo 3D intitulado "Braços de Rally para Chassi M da Tamiya" é uma solução inovadora para entusiastas de automodelismo, especialmente aqueles que utilizam chassis da Tamiya como o MF-01X e o M-05Ra. O design curvo dos braços de suspensão, carinhosamente chamado de "banana arms", foi especificamente desenvolvido para melhorar o desempenho e a configuração dos amortecedores, oferecendo uma experiência de condução mais suave e maior curso de suspensão.

### Descrição Técnica
O modelo foi criado a partir da necessidade de resolver problemas com a configuração dos amortecedores no MF-01X. Ao rebaixar o suporte inferior do amortecedor e movê-lo para mais perto do pino de dobradiça, a alavanca do amortecedor é aumentada, resultando em um amortecimento mais eficaz. Além disso, o posicionamento do suporte inferior mais para trás elimina a necessidade de espaçadores sob o suporte superior, garantindo mais espaço ao redor das rodas dianteiras — um fator importante para a manobrabilidade em condições de rally.

### Dicas de Montagem
Para garantir o melhor desempenho do modelo, algumas orientações são recomendadas:
- Utilize cubos C compatíveis com M05Ra/MF-01X e amortecedores de 55 mm nos pontos de montagem superiores padrão para atingir a máxima altura de condução e curso de suspensão.
- Dependendo do tipo de amortecedor, pode ser necessário fazer ajustes no copo da mola inferior para evitar restrições de movimento do braço, pois o espaço é limitado.
- Para adicionar resistência às peças impressas, a inclusão do conjunto de eixo de suspensão Tamiya #53301 é aconselhada, pois ele oferece um suporte adicional na direção Z.
- Os furos do pino de dobradica devem ser limpos ou reabertos para garantir que o movimento do pino ocorra livremente.

### Instruções de Impressão
A impressão do modelo deve ser feita na posição vertical, utilizando a superfície plana "traseira" do braço, respeitando a orientação correta dos arquivos. É recomendado imprimir com pelo menos 4 perímetros e utilizar suportes durante o processo de impressão. Para garantir maior resistência ao impacto, o uso de materiais como ASA é preferido, embora o nylon seja uma alternativa próxima ao material original. O PETG pode ser usado em aplicações que não exigem tanta resistência.

### Considerações Finais
Este modelo é uma adição valiosa para os entusiastas que buscam melhorar o desempenho de seus chassis M da Tamiya. Com um design meticuloso e recomendações práticas de montagem e impressão, os "Braços de Rally" prometem transformar a experiência de condução, tornando-a mais responsiva e divertida. Certifique-se de seguir as instruções cuidadosamente para tirar o máximo proveito deste projeto de impressão 3D!
