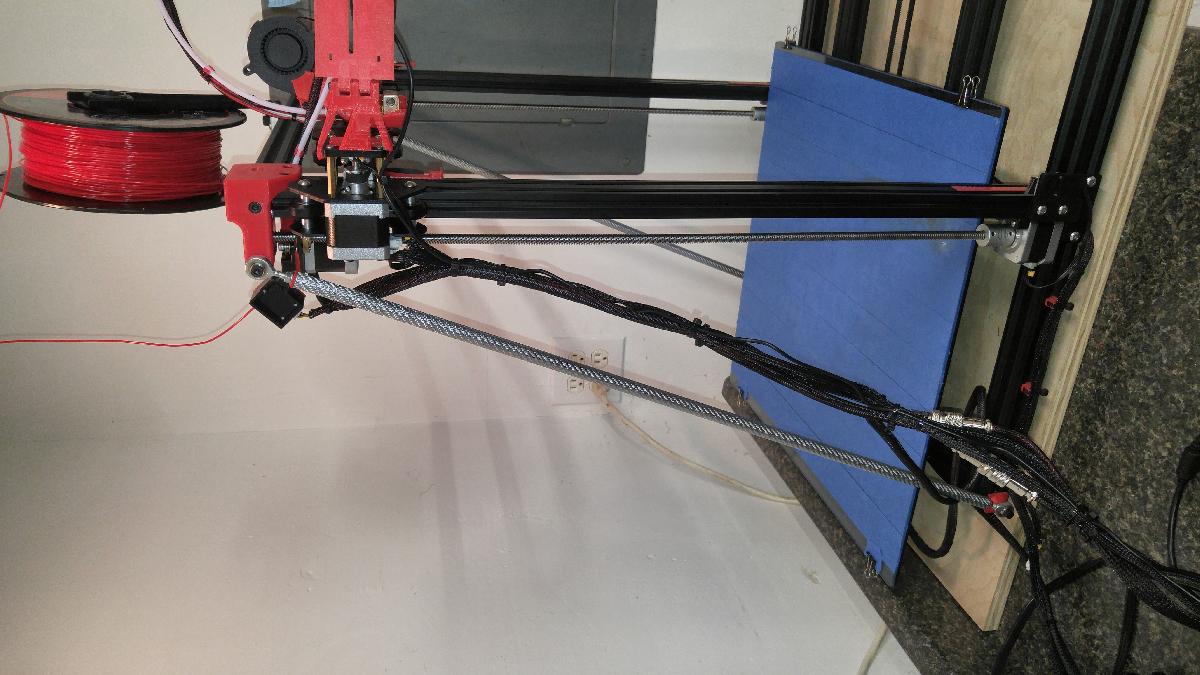

Braco diagonal CR 10 S5 para tras sem perda de deslocamento Z.

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Braco diagonal CR 10 S5 para tras sem perda de deslocamento Z.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Braco diagonal CR 10 S5 para tras sem perda de deslocamento Z. foi projetado para Impressora 3D. Aqui esta a minha opiniao sobre o reforco diagonal do CR-10 SX. Eu queria que o meu fosse simples, sem perda de deslocamento no eixo Z, e que rigidificasse o quadro vertical do chassi do CR-10 S5. Ir para a parte traseira em vez da frente do quadro. Como um beneficio adicional, eu queria resolver alguns dos problemas inerentes do CR-10 S5. Este sistema envolve primeiro girar a base do extrusor 90 graus, de modo que a saida do tubo bowden fique voltada para frente em vez de para a direita, o que mantem o filamento longe do parafuso do eixo Z, alem de manter o tubo bowden e o chicote do hot end fora da mesa. O extrusor padrao pode ser usado sem problemas, mas eu projetei o meu com um suporte melhor para o sensor de filamento, o suporte padrao nao funciona de qualquer maneira, incorporei a extensao do tubo bowden para filamento flexivel, dei a saida do filamento do extrusor um angulo de 5 graus para a direita para dar um pouco de folga ao quadro para conforto. Instale o sensor de filamento na area de montagem. E altamente recomendavel usar um suporte de carretel na parte superior com esta configuracao de extrusor. Instalando os suportes superiores esquerdo e direito com porcas M5-0.8 inseridas nos suportes superiores. Eles devem pressionar levemente ou podem ser puxados com um parafuso M5. Corte o comprimento correto do tubo de carbono 12_OD. x 10-ID e epoxi uma extremidade roscada esquerda e uma direita 12-1-08 em cada tubo. Use um suporte de estiramento traseiro inferior em cada extremidade do eixo do trilho cruzado 2020. Esses podem ser colados ao trilho 2020 no momento da instalacao. Instale a montagem do tubo de carbono/extremidades roscadas/extremidades do eixo/montagem de porcas de bloqueio de cada lado e ajuste o comprimento ate que os quadros inferior e superior estejam em relacao de 90 graus entre si de ambos os lados. Lista de Materiais: Pecas impressas em 3D; 1=Suporte Diagonal Superior Esquerdo, Sem Suportes, Saia/Brim nao importa. 1=Suporte Diagonal Superior Direito, Sem Suportes, Saia/Brim nao importa. 2=Suportes Diagonais Inferiores, Sem Suportes, Saia/Brim nao importa. 2=Extremidades do Tubo de Carbono Rosqueadas 12-5-0-8 Direito-RH. Sem suportes. Saia/Brim - balsa nao importa. 2=Extremidades do Tubo de Carbono Rosqueadas 12-5-0-8 Esquerdo-LH. Sem suportes. Saia/Brim - balsa nao importa. 1=Base do Extrusor Redesenhada. Suportes apenas para a mesa. Pecas adicionais necessarias; 2=Extremidades do eixo roscadas masculinas RH M5-M5-0.80. 2=Extremidades do eixo roscadas masculinas LH M5-M5-0.80. 8=Parafusos SHCS M5-0.80 x 8. 2=Parafusos SHCS M5-0.80 x 20. 2=Parafusos SHCS M5-0.80 x 25. 8=Arruelas planas M5. 6=Porcas T M5 drop in 2020. 4=Porcas roscadas RH M5-0.80. 2=Porcas roscadas LH M5-0.80. 3=Parafusos BHCS ou Phillips M3-0.50 x 15. 2=Tubos de carbono de 12mmOD. X 10mmID. X 700mm ou mais longos. Ferramentas uteis; Rosca M5-0.80 RH. Rosca M5-0.80 LH. Brocas variadas. Ferramentas manuais diversas. Modificacoes menores no CR-10 SX: 1. Remova as tampas de acabamento dos trilhos cruzados superiores do quadro Z e do quadro traseiro inferior 2020 e reserve-as. 2. Remova os parafusos de conexao do trilho 2040 externos que fixam o quadro superior, superior Z e os trilhos cruzados traseiros inferiores 2020. 3. Rosqueie os furos centrais M5-0.80 do trilho cruzado superior do quadro Z 2020 nas extremidades direita e esquerda. 4. Rosqueie os furos centrais M5-0.80 do trilho cruzado traseiro inferior 2020 nas extremidades direita e esquerda. 5. Reinstale os parafusos do trilho 2040 removidos. 6. Afrouxe os suportes do parafuso do eixo Z superior e mova-os para dentro, alinhando com as extremidades do trilho cruzado superior Z 2020. 7. Corte a flangem de montagem da caixa do sensor de filamento. Links: Hardware que voce pode encontrar, mas aqui estao os outros itens que usei. Fornecido para conveniencia. E aqui que consegui minhas pecas. Tenho certeza de que podem ser encontradas em outros lugares. Extremidades do eixo; Tubo de Carbono; Porcas T drop-in:

Baixar
