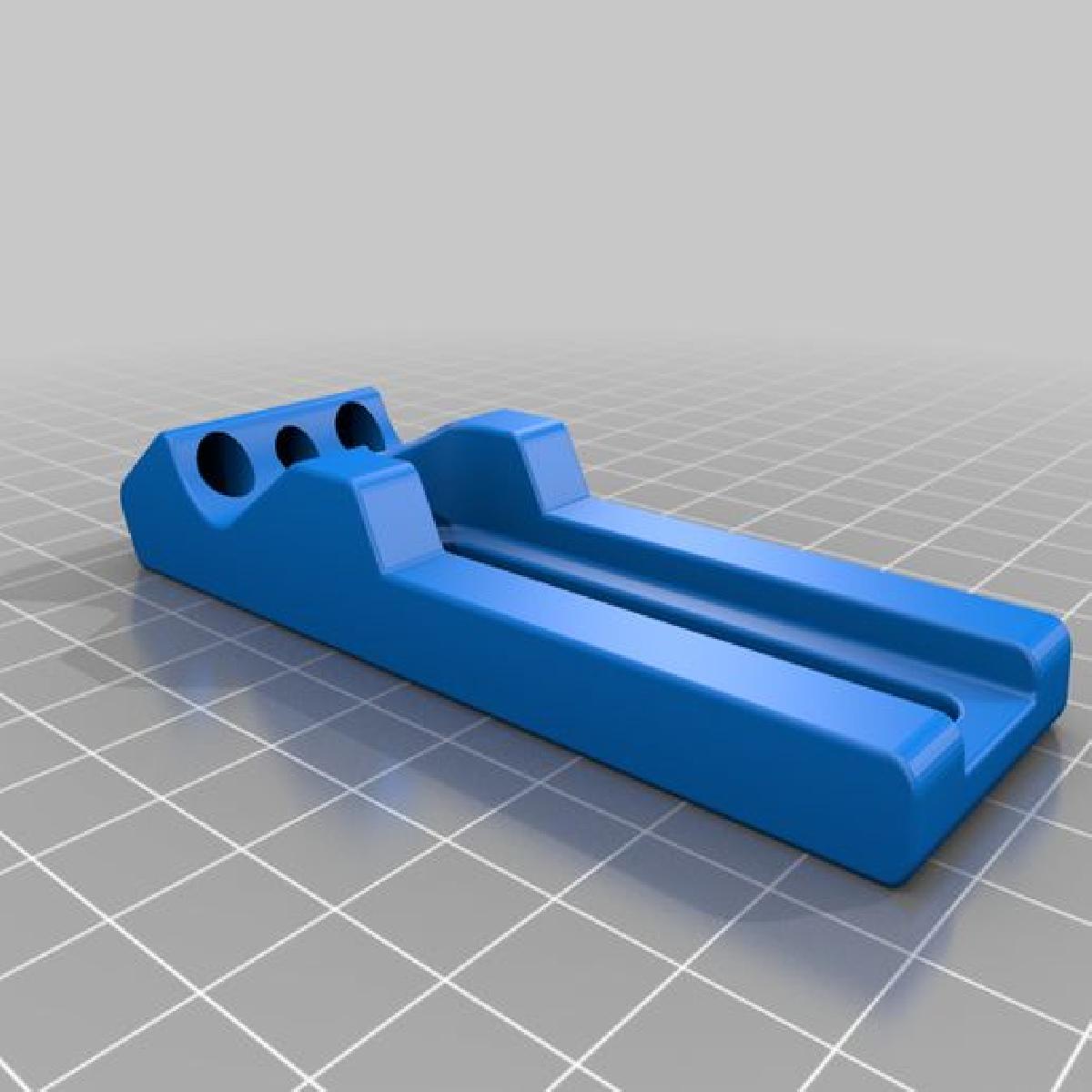

Bracadeira CNC de Baixo Perfil
Ferramentas
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Bracadeira CNC de Baixo Perfil
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Bracadeira CNC de Baixo Perfil foi projetado para Impressora 3D. Isto e semelhante a grampos CNC de baixo perfil que voce pode comprar, no entanto, eu queria adapta-lo para usar na minha placa de residuos CNC, que tem porcas de insercao e furos de dog. Vou imprimir isso durante o fim de semana e atualizarei assim que possivel. Ele e feito para se ajustar a pinos de 6,3 mm no material da sua escolha. Eu usarei aluminio para testar. O parafuso que move o componente de calcanhar para baixo e um M5 e voce vai precisar de uma porca. Eu projetei o buraco hexagonal com tolerancia suficiente para encaixar uma porca hexagonal de 7,8 mm de largura pela frente. Nao deve precisar de cola. A ranhura que permite posicionar o grampo se ajusta ate parafusos de tamanho M6. Acredito que a maioria das placas de residuos estilo x carve utilize inserts de porca M5. Atualizarei conforme eu avancar com o projeto. *** ATUALIZACAO *** Imprimi hoje na minha Prusa Mk3S e foi bem-sucedido. Usei dois pedacos de aluminio de 35 mm, que tem 6,3 mm de espessura para os pinos. Um parafuso M6 de 16 mm para a base na minha placa de residuos e um M5 de 25 mm de comprimento para apertar o calcanhar. O recesso ao redor do buraco do parafuso M5 no calcanhar era muito pequeno para encaixar a cabeca do parafuso, mas acho que posso deletar essa caracteristica completamente de qualquer forma. O poder de fixacao foi otimo. Eu usei um grampo contra alguns dogs de bancada e ele nao levantou, entao acho que isso sera forte o suficiente para aplicacoes CNC. Vou tentar um corte ao vivo esta noite. *** Atualizacao *** Atualizacao de 2020. Eu fiz o upload do arquivo do Fusion 360 para esses grampos. Apenas um aviso, o processo de design provavelmente esta uma bagunca porque eu era inexperiente em relacao ao Fusion na epoca. Fique a vontade para pegar o design e conserta-lo ou torna-lo seu.
