Sobre o objeto 3D BoxEnder v3a

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

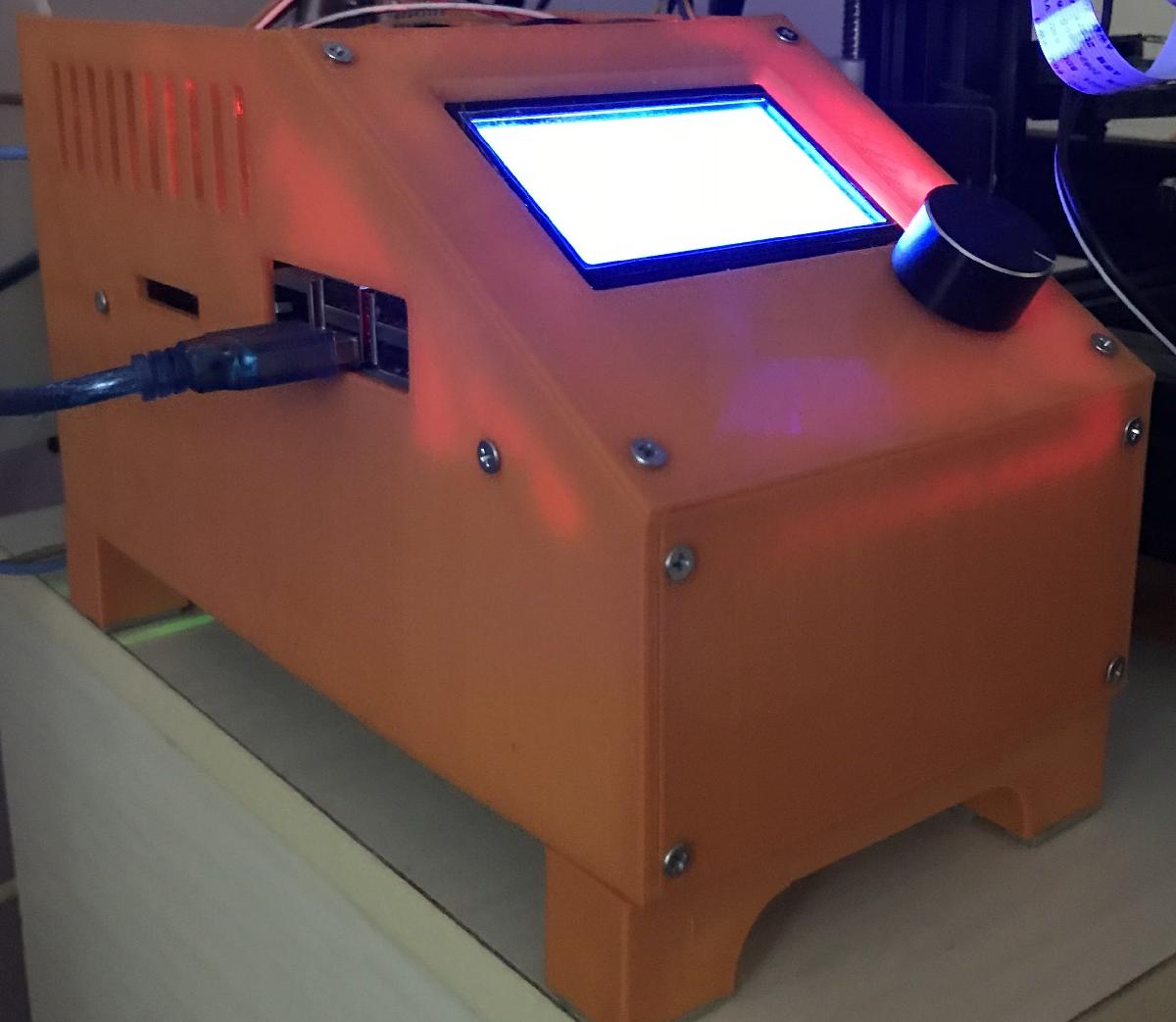

BoxEnder v3a foi projetado para Impressora 3D. PTNovo arquivo STeP incluidoAtualmente estou trabalhando em um novo modelo, este design tem um pequeno problema. Apos ser montado, e claro, ele cumpre sua funcao, mas ... sempre pode ser feito melhor e melhor.6/2020 - PT3º design de uma caixa de eletronica para Creality Ender3 / Ender3 Pro.BoxEnder ainda esta em desenvolvimento. Alguns componentes da caixa podem ter passado por desenvolvimento e as imagens podem nao capturar seu estado real atualmente. Arquivo Fusion 360 disponivel.A ideia original previa interferencia minima com a fiacao da impressora. No entanto, os conectores sao tao "finos" e suaves que provavelmente nao sera possivel evitar a montagem do conector na placa de circuito impresso e usar cabos de conexao entre as placas e a impressora pela PCB com os conectores (atualmente em desenvolvimento). Tambem e necessario estenderos cabos ao colocar a impressora na caixa.O suporte eletronico e projetado para Raspberry Pi 3B / 3B + / 4 e placa Creality Melzi (placa original da Creality) ou SKR Mini E3 v 1.2 (mesma disposicao de buracos e conectores / layout de cartao SD).No momento, tambem nao se espera com uma camera rPi, ou sim, mas conectada em um cabo longo diretamente entre a camera e a caixa. Para essa variante, no entanto, pode ser mais apropriado usar uma das webcams USB disponiveis.Alem disso, sao utilizados 2x Stepdown nesta variante, um deles fornece rPi e o outro cria uma linha de 12V para ventoinhas. No momento, eles estao colados com a ajuda de fitas adesivas 3M dupla face no lado direito na parte frontal abaixo do display (veja imagem).A razao para retirar a eletronica da impressora e devido a insercao da impressora na caixa / gabinete devido a impressao em ABS e um ambiente estavel relacionado a temperatura.Preve-se o uso de um dos dois tipos de fontes (sua largura e diferente, testada com uma fonte mais larga da versao Ender 3).A caixa e construida sobre pernas devido a localizacao da fonte, com um ventilador na parte inferior, devido ao espaco para ventilacao. Coloque a fonte de alimentacao na caixa deslizando-a por tras. O compartimento de plastico e removido da fonte original e o conector para a fonte de 220V e desconectado e parafusado no painel traseiro.Os cabos levam pelo lado direito ate a impressora. Atencao, esta e uma parte com comprimento de 230mm. Eu normalmente imprimi sem bordas em impressoras Ender 3 com a area de impressao definida em Slicer 235x235mm.Atualmente, existem 3 paineis laterais direitos diferentes:com um buraco de 5x7 cm para o painel PCB, onde estao localizados os conectoresapenas com um buraco na parte superior traseira para roteamento de cabosso os buracos de ventilacao coincidem com o painel lateral esquerdoUm ventilador esta localizado na parte traseira. Esta variante usa Noctua NF-B9 redux 1600 - apenas conectado + 12V e GND via stepdown em uma linha de 12V (atualmente conectado a um controlador 24-12).Eu usei intencionalmente um tipo de ventilador maior, em parte porque tinha um em casa e, em parte, em um lugar grande, e mais facil conseguir qualquer ventilador menor do que o maior para troca.Todos os buracos sao para parafusos M3. Eu usei M3x10, M3x12 e M3x20 com cabeca chata.Recomendo colar alguns pes de borracha na parte inferior das pernas (ou imprimi-los e cola-los).9/2020 - CZArquivo STEP anexoAtualmente estou trabalhando em um novo modelo, este design tem um pouco de problemas. Apos ser montado, ele naturalmente cumpre sua funcao, mas ... sempre pode ser feito melhor e melhor.6/2020 - CZMeu, na verdade, o 3º, design da caixa para eletronica para Creality Ender 3 / Ender 3 Pro.BoxEnder ainda esta em desenvolvimento. Alguns componentes da caixa podem ter passado por desenvolvimento e as imagens nao podem capturar seu estado real atualmente. Arquivo Fusion 360 disponivel.A ideia original previa interferencia minima na fiacao da impressora. No entanto, os conectores sao tao "finos" e macios que provavelmente nao sera possivel evitar a montagem do conector nas placas de circuito e usarei cabos de conexao entre as placas e a impressora atraves da placa de circuito com conectores (ainda em desenvolvimento). Tambem e necessario prolongar os cabos.O suporte eletronico foi projetado para Raspberry Pi 3B / 3B + / 4 e placa Creality Melzi (placa original da Creality) ou SKR Mini E3 v 1.2 (mesma disposicao de buracos e conectores / cartao SD).No momento, nao se conta com a camera rPi, ou sim, mas com cabo longo conectado diretamente entre a camera e a caixa. Para essa variante, pode ser mais apropriado usar uma das webcams USB disponiveis.Alem disso, nesta variante sao usados 2x Stepdown, um deles alimenta a rPi e o outro cria uma linha de 12V para ventoinhas. No momento, estao colados com fita adesiva 3M dupla face no lado direito na parte frontal abaixo do display (veja imagem).A razao para retirar a eletronica da impressora e devido a insercao da impressora na caixa / gabinete para impressao de ABS e um ambiente estavel em relacao a temperatura.Preve-se o uso de um dos dois tipos de fontes (sua largura e diferente, testada com uma fonte mais larga da versao Ender 3).A caixa e construida sobre pernas devido a localizacao da fonte, com ventilador na parte inferior, devido ao espaco para ventilacao. A fonte deve ser inserida na caixa deslizando-a pela parte traseira. O compartimento de plastico e removido da fonte original e o conector para a fonte de 220V e desconectado e parafusado na parte traseira.Os cabos passam pelo lado direito ate a impressora. Atencao, esta e uma peca com comprimento de 230mm. Eu imprimi normalmente sem bordas em impressoras Ender 3 com a area de impressao definida em Slicer 235x235mm.Atualmente, existem 3 paineis laterais direitos diferentes:com um buraco de 5x7 cm para o painel PCB, onde estao localizados os conectoresapenas com um buraco na parte superior traseira para passagem dos cabosapenas os buracos de ventilacao coincidem com o painel lateral esquerdoNa parte traseira, ha um ventilador. Esta variante usa Noctua NF-B9 redux 1600 - apenas conectado + 12V e GND via stepdown na linha de 12V (atualmente conectado ao regulador 24-12).Eu usei intencionalmente um ventilador maior, em parte porque tinha algum em casa, e em parte porque em um espaco grande e mais facil colocar um ventilador menor do que o contrario.Na parte inferior das pernas, eu recomendo colar borracha (ou imprimir e colar).Todos os buracos sao para parafusos M3. Eu usei M3x10, M3x12 e M3x20.
