Sobre o objeto 3D Botao de controle do osciloscopio Tektronix 2225

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Botao de controle do osciloscopio Tektronix 2225 foi projetado para Impressora 3D. Eu comprei meu osciloscopio Tektronix de 50 MHz usado ha alguns anos. Ele veio sem o botao de controle para o nivel de disparo. Eu costumava trocar frequentemente o botao de "holdoff", localizado diretamente abaixo dele, ate que um dia, um dos dois pinos que fixam o botao no osciloscopio quebrou devido a fadiga e insercoes frequentes. Normalmente, eu uso apenas um canal no osciloscopio, entao estava usando muito cuidadosamente o botao da posicao do canal 2 em vez dos dois botoes que me faltavam.Quando soube que ia ganhar uma impressora 3D de presente de Natal, esse botao foi na verdade a primeira coisa que modele. Modelei primeiro com uma divisao de 1mm na ponta, muito parecido com o original. Isso funcionou por um curto periodo, mas claro que o PLA 3D Fila e ainda mais quebradico do que o plastico original usado no botao de fabrica. Modifiquei meu modelo duas vezes, primeiro com uma divisao de 0,5mm, que imprime um pouco desgrenhado e ainda propenso a falhas, e novamente sem divisao alguma.Estive usando o osciloscopio com o botao sem divisao nas ultimas semanas. Ele e solido e menos propenso a falhas, talvez ate mais do que o original.Esse botao e intencionalmente um ajuste apertado no trimador, no entanto, nao aconselho forcar muito, correndo o risco de danificar seu osciloscopio vintage. Deve levar apenas alguns segundos para lixar ou limar a ponta para facil insercao se o fio estiver muito apertado.Este botao pode ser usado no lugar do botao de posicao de qualquer um dos canais, no botao de passo do traco, nas posicoes horizontais grossa e fina, no nivel de disparo e no holdoff.Como estava sem dois botoes, na verdade optei por imprimir o botao nas cores amarelo e azul. Uso os dois botoes coloridos, amarelo para a posicao vertical do canal um, e azul, para a posicao vertical do canal 2, e marquei minhas sondas nas mesmas cores.Como afirmei, meu design e intencao originais eram duplicar o botao de fabrica o mais proximo possivel, o que fiz inicialmente, mas EU REALMENTE nao gosto do botao com ponta dividida pela durabilidade. Estou incluindo o STL do botao dividido, mas aconselho fortemente que voce use a versao sem divisao que inclui.Imprimi esses botoes na resolucao padrao de 0,2 no meu impressora CR-10 generica, usando principalmente o perfil padrao do Cura CR-10, que acredito usar 20% de preenchimento. Para evitar uma costura que causa atrito na porcao central do botao, configurei a "Alinhamento de Costura Z" como "aleatorio", e isso funciona bastante bem para mim.Espero que alguem ache isso util.

Baixar

O modelo 3D do botão de controle do osciloscópio Tektronix 2225 é um interessante exemplo de como a impressão 3D pode ser utilizada para reparar e revitalizar equipamentos eletrônicos vintage. O autor do modelo compartilha a sua experiência ao lidar com a ausência do botão de controle de nível de disparo, que se tornou um desafio frequente ao usar o osciloscópio.

### Análise do Modelo 3D

**1. Design e Funcionalidade:**
O modelo foi inicialmente criado com uma fenda de 1 mm na ponta, similar ao botão original. Contudo, devido à fragilidade do material PLA se comparado ao plástico do botão de fábrica, o autor optou por revisões. Os resultados posteriores com uma fenda de 0,5 mm ainda não foram satisfatórios, levando à decisão final de criar um botão sólido, sem fenda, que se mostrou mais durável para o uso diário.

**2. Ajuste e Instalação:**
O autor destaca que o ajuste do botão é intencionalmente justo, mas adverte para a possibilidade de forçar o botão excessivamente, o que poderia danificar o osciloscópio vintage. Sugestões para ligeiras modificações manuais na ponta são dadas, facilitando a inserção se necessário.

**3. Versatilidade:**
O botão pode ser utilizado em diversas funções do osciloscópio, como em qualquer botão de posição dos canais, no botão de passo do traço e nas configurações horizontais grosso e fino, além do nível de disparo e "holdoff". Essa versatilidade é uma grande vantagem, uma vez que resolve múltiplos problemas com um único modelo.

**4. Estética e Personalização:**

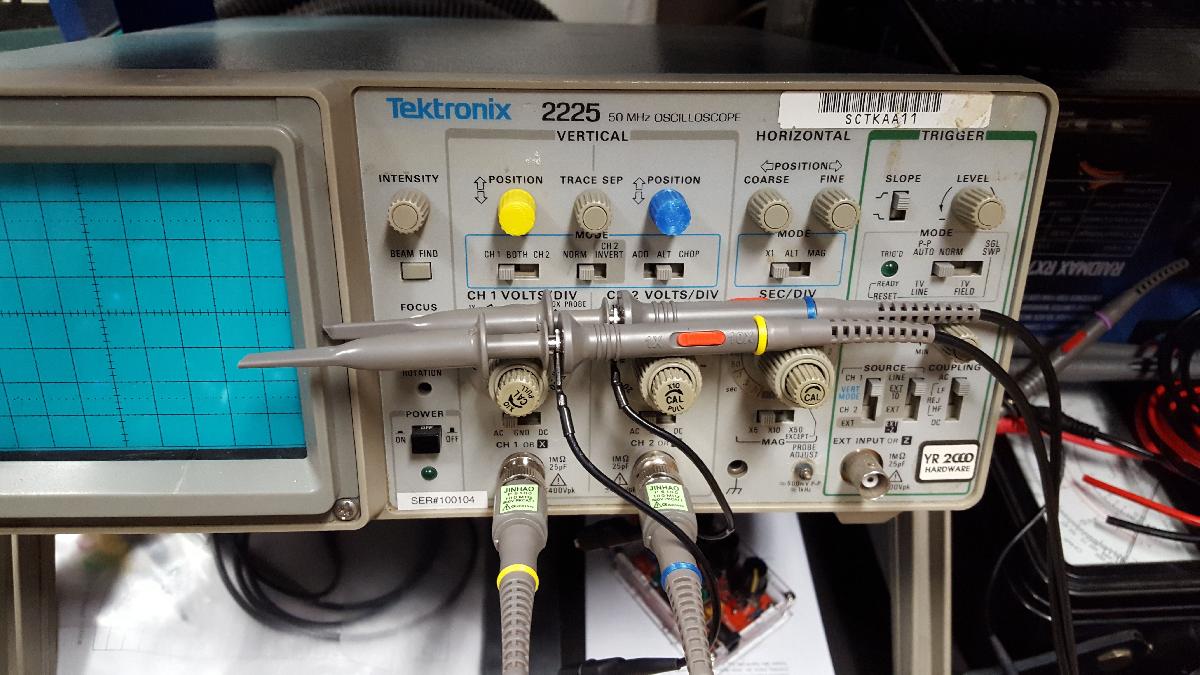

Uma escolha interessante foi a utilização de cores diferentes (amarelo e azul) para os botões, permitindo uma identificação fácil entre os canais e ajudando a manter organizada a configuração do equipamento. Esse aspecto de personalização é frequentemente apreciado por entusiastas de eletrônica.

### Ajustes de Impressão

O autor compartilha detalhes técnicos sobre a impressão do modelo, utilizando uma impressora CR-10 genérica com um perfil de impressão padrão do Cura. A configuração de 20% de preenchimento e o alinhamento da costura ajustado para "aleatório" são importantes para garantir um acabamento mais suave e menos sujeito a atrito durante o uso.

### Considerações Finais

A experiência do autor não só exemplifica a aplicabilidade da impressão 3D na restauração de equipamentos antigos, mas também oferece valiosas percepções e dicas para outros makers e entusiastas. O compartilhamento do arquivo STL, tanto da versão com fenda quanto da versão sólida, permite que outros usuários tenham liberdade para escolher o que melhor se adapta às suas necessidades.

Este modelo é um testemunho prático da criatividade e da inovação que caracteriza a comunidade de impressão 3D, promovendo a sustentabilidade e a revitalização de equipamentos que, de outra forma, poderiam ser considerados obsoletos.
