Booster da gama Fimi X8

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Booster da gama Fimi X8

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Booster da gama Fimi X8 foi projetado para Impressora 3D. Verdadeiros boosters de gama parabolica para o drone Fimi X8 SE. Imprima dois de cada um dos arquivos STL para fazer dois boosters, um para cada antena. Use perimetros suficientes para que voce nao obtenha nenhum preenchimento na parede vertical Voce tambem precisa de uma superficie refletiva metalica, e para isso voce precisa de uma lata de aluminio de refrigerante/cerveja. Pegue a lata e corte um pedaco da parede com 85 mm de altura e cerca de 95 mm de largura. Certifique-se de que ele e cortado reto, porque se ele estiver torto, ele nao vai montar corretamente para o booster e provavelmente vai dobrar). Comece cortando uma peca que e um pouco grande demais, depois pressione-a cuidadosamente em uma superficie de corte e marque onde cortar. O aluminio e fino o suficiente para que a tesoura seja perfeitamente fina para corta-lo / apaga-lo. Ele voltara a forma mesmo se pressionado contra a mesa para marcacao (ou corte). O recorte deve deslizar para baixo do topo (mas e claro que voce precisara dobra-lo para fora para faze-lo, ja que a lata tem um raio menor do que o booster) para os sulcos de cada lado do booster e, para faze-lo se encaixar perfeitamente, aparar a largura pouco a pouco ate que voce possa desliza-lo ate que voce possa desliza-lo ate o fim. As bordas do recorte de aluminio precisam ser exatamente paralelas, e claro. Corte uma peca muito pequena (chanfro) dos cantos inferiores da peca de aluminio para torna-la um pouco mais facil de deslizar. Se tudo foi feito corretamente, o aluminio agora tera se formado exatamente para a parede interna do booster, e agora tem uma forma parabolica com um ponto focal apenas no meio da antena. Agora voce pode deslizar o suporte superior para o booster e empurra-lo ate onde ele para e trava no lugar. Deslize os boosters sobre as antenas ate o fim (veja fotos) para obter um alcance aprimorado para o seu drone. Certifique-se de manter as antenas apontadas para o drone, no entanto.

Baixar

O arquivo Booster da gama Fimi X8 é um modelo 3D de um dispositivo potencializador de sinal para o drone Fimi X8 SE. De acordo com a descrição do autor, é necessário imprimir dois destes dispositivos, um para cada antena do drone.

Além da impressão 3D dos boosters, o usuário também precisa criar uma superfície refletiva metálica para cada um. Isso é feito cortando um pedaço de lata de alumínio com medidas exatas, que se encaixe perfeitamente no booster impresso. O processo requer cortes precisos e um ajuste correto do pedaço de alumínio, para que se adapte à parede interna do booster.

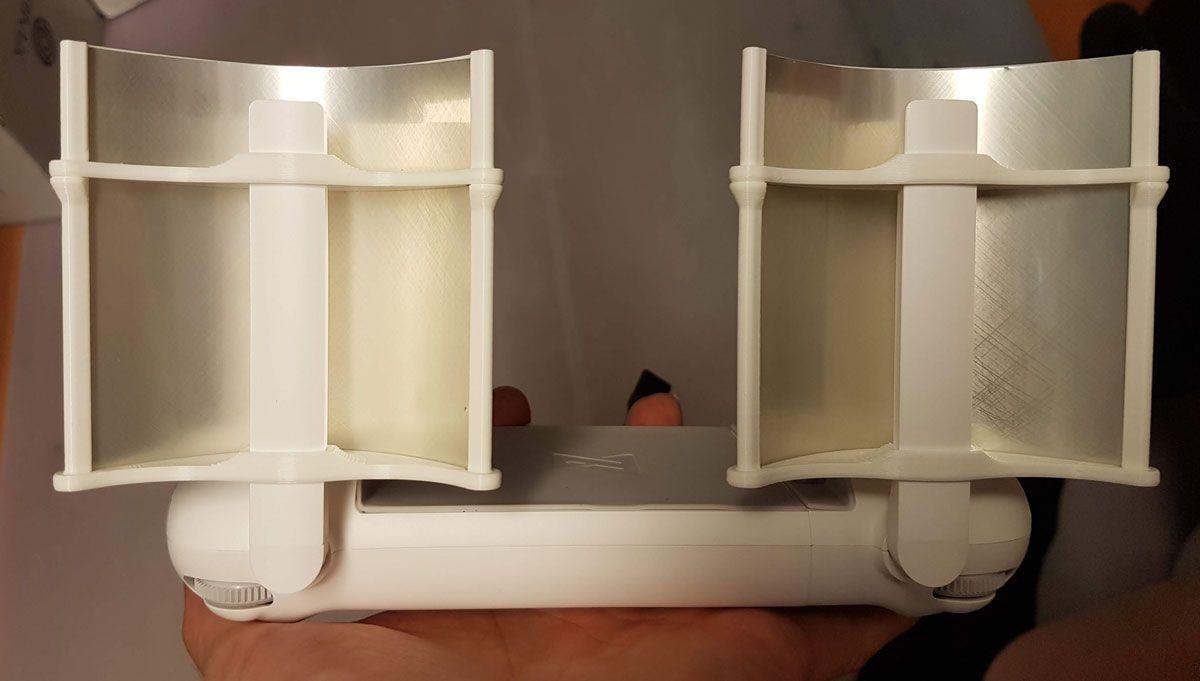

Depois de montados e com a superfície refletora instalada, os boosters são acoplados sobre as antenas do drone. Isso deverá aumentar o alcance do sinal em relação ao drone. No entanto, é importante salientar que as antenas devem permanecer sempre apontadas para o drone para garantir um desempenho ideal.

Esse projeto pode ser útil para entusiastas de drones que desejam aumentar a eficiência e a faixa de alcance de seus dispositivos. A impressão e montagem dos boosters requer alguma habilidade, mas parece ser uma tarefa factível para alguém com conhecimento básico de impressão 3D e um pouco de paciência.
