Sobre o objeto 3D Bonsai Impressora 3D

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

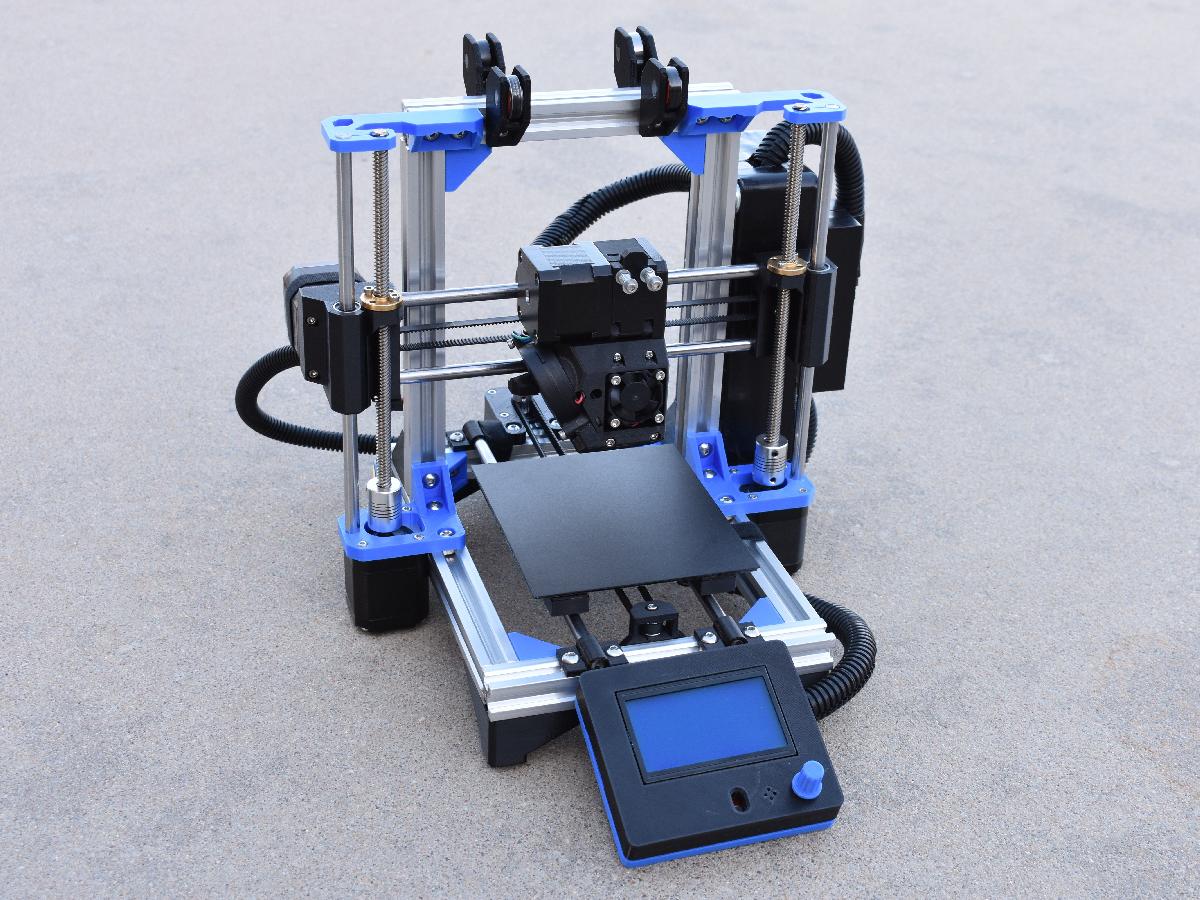

Bonsai Impressora 3D foi projetado para Impressora 3D. NOVA VERSAO BOWDEN (FOTOS ABAIXO)Registro de Mudancas4/09/19 Adicionadas Imagens4/01/19 Adicionado Case de Eletronica3/19/2019 Organizada secao de arquivos / adicionado guia de impressao3/17/2019 Adicionado arquivo Bowden .3mf (cortesia de PteroDancer)28/01/2019 Adicionado diagrama de fiacao na secao de arquivos24/01/2019 Atualizado BOM23/01/2019 Carregado versao Bowden incluindo novo cabecote e extrusora23/01/2019 Carregado novos suportes de haste Z para melhor rigidez16/01/2019 Design do ventilador de refrigeracao melhorado (fluxo de ar mais direcionado)16/01/2019 Melhorado Extruder_Backplate (melhor gerenciamento de fios / BLTouch se encaixa melhor)16/01/2019 Melhorado Extruder_Rear (tubo PTFE mais facil de inserir / melhor gerenciamento de fios / hotend E3D se encaixa melhor)16/01/2019 Melhorado X_Idler (Adicionadas parafusos para ajustar a tensao da correia / haste)16/01/2019 Melhorado Z_Motor_Mounts (Suporte aumentado para extrusoes Z)A impressora 3D Bonsai e uma versao reduzida da popular impressora 3D estilo "Prusa", dai o nome ;). Grande parte da inspiracao para este projeto veio do design da Prusa Mk2s. O quadro da Bonsai e feito inteiramente de extrusao de aluminio 2020 e suportes impressos em 3D. Todas as pecas foram projetadas por mim, exceto pelo case de LCD, que foi projetado por wersy https://www.thingiverse.com/thing:87250 (design incrivel, muito legal!)A maquina em si mede aproximadamente 28cm x 28cm x 30cm, excluindo o LCD e o carretel de plastico. O volume de impressao e 100mm (x) x 140mm (y) x 100mm (z). Quanto as pecas necessarias para montar isso, todas sao componentes padrao de impressora: Nema 17, hastes lisas de 8mm, parafusos de avanco, Ramps 1.4 + Mega 2560, etc. Ha um BOM na secao de arquivos para mais detalhes (arquivo Excel). Voce tambem pode encontrar o firmware Marlin e um perfil do Cura adaptado para esta impressora na secao de arquivos.Funcionalidades-Mesa MagneticaAgora nao fique muito empolgado, nao e uma placa de construcao magnetica e flexivel chique. E basicamente um pedaco de vidro com imas de folhas artesanais colados na parte de tras (veja as fotos). Mas eu achei que e muito mais facil remover impressoes e aplicar fita adesiva de pintura com a mesa desmontada da impressora. Ha tambem 4 furos na carruagem da mesa caso alguem queira incorporar uma mesa fixa.-Carretel de Troca FacilTroca de carreteis conveniente em um instante. Baseado em muitos designs circulando no Thingiverse.-Cabeca de Ferramenta com Visual LegalAlem de parecer totalmente legal (pelo menos eu acho), o conjunto do extrusor e muito funcional. Ele abriga um hotend E3D Lite6 e e capaz de imprimir filamentos flexiveis. Um ventilador de sopro 50x50x15 e usado para refrigeracao ativa das pecas. O conjunto tambem abriga um modulo BLTouch para nivelamento automatico da mesa. Todos os fios estao bem ocultos e encaminhados para a parte de tras do cabecote da ferramentaNovo Extrusor Bowden e Cabeca de Ferramenta (23/01/19)Em resposta a varios pedidos, projetei um novo sistema Bowden para o Bonsai. O cabecote e MUITO mais simples de montar e e capaz de suportar tanto o BLTouch quanto o ventilador de resfriamento radial que foram usados no cabecote original. O novo cabecote agora e principalmente fixado nos rolamentos com uma bracadeira, tornando a montagem muito mais rigida e facil de desmontar. Alem disso, o duto do ventilador foi redesenhado para melhor refrigeracao. O proprio extrusor e montado na extrusao superior da impressora.Guia de ImpressaoBaixe a pasta "Bonsai_Parts". Dentro, ha 2 pastas.Passo (1): Imprima todas as pecas na pasta "Universal_Parts_STLs"Passo (2): Escolha entre o extrusor de Direto ou Bowden dentro da pasta "Extruder_Type" e imprima as respectivas pecas.VariosAgora ha duas versoes do idler do extrusor, uma que usa um rolamento 633 e a outra que usa um rolamento 625. Esses arquivos podem ser encontrados em ambas as pastas de tipo de extrusor.PteroDancer gentilmente montou um arquivo de montagem .3mf que agora esta disponivel na secao de arquivos ("Bonsai.3mf"). Isso pode ser aberto com a maioria dos aplicativos CAD / visualizadores 3D e e muito util se voce quiser explorar a montagem.No geral, este foi um projeto incrivel e divertido, espero que voce aproveite o design!Dica Rapida:Adicione este codigo na caixa de dialogo "Start G-Code" no Cura para que a impressora imprima uma linha de purga semelhante as impressoras Prusa. Isso limpa o bico de qualquer excesso antes de iniciar a impressao.G28 ;HomeG0 X0 Y0 F2400 ; Ir para a frenteG0 Z0.2 ; Abaixar ate a mesaG92 E0 ; zerar o comprimento extrudadoG1 X40 E25 F500 ; Extrudar 25mm de filamento em uma linha de 4cmG92 E0 ; zerar o comprimento extrudadoG1 E-1 F500 ; Retrair um poucoG1 X70 F4000 ; Limpar rapidamente da linha de filamentoG1 Z0.6 ; Levantar e comecar a imprimir.Notas ImportantesO Arduino Mega + Ramps / case de eletronica mostrado nas fotos e apenas uma configuracao temporaria feita a partir de uma caixa de plastico que encontrei pela casa. Eu estarei projetando um case imprimivel em 3D no futuro.O firmware Marlin precisara ser alterado se voce nao estiver usando um BLTouch. Pode ser necessario altera-lo mesmo se voce usar um BLTouch clone, ja que eu usei a versao autentica.
