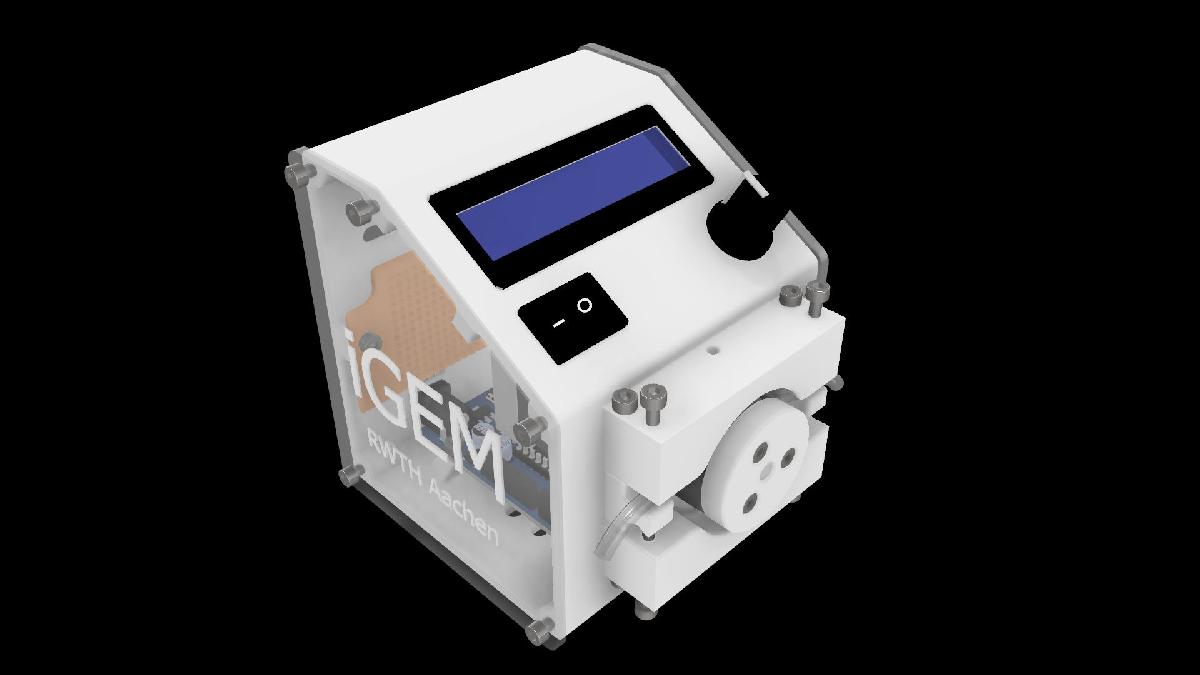

Sobre o objeto 3D Bomba peristáltica precisa

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Bomba peristáltica precisa foi projetado para Impressora 3D. Somos uma equipe de estudantes de diferentes disciplinas da Universidade RWTH Aachen e criamos este projeto no contexto da competicao iGEM de 2017.Apos todo o trabalho que foi investido em nossa bomba, gostariamos de compartilhar nossos resultados com voce!Construimos esta bomba peristaltica como uma solucao de manuseio de liquidos geralmente aplicavel para qualquer projeto que exija transporte de liquidos. Nossa bomba e capaz de dosagem e bombeamento precisos, fornecendo uma ampla gama de volumes de dosagem e taxas de fluxo para maximizar as possiveis aplicacoes. Atraves de 125 experimentos de dosagem, conseguimos demonstrar e quantificar a precisao de nossa bomba. Para um tubo com diametro interno de 0,8 mm e qualquer taxa de fluxo ou volume de dosagem dentro das especificacoes, conseguimos mostrar uma precisao melhor que 2% de desvio em relacao ao valor definido. Dado os resultados das medicoes, a precisao pode ser melhorada ainda mais se a velocidade da calibracao for ajustada a taxa de fluxo requerida.A bomba pode ser controlada sem conhecimento de programacao atraves do display LCD embutido e um botao rotativo. Alem disso, a bomba pode ser controlada remotamente via USB por comandos seriais. Esta forma simples de comunicacao e compativel com softwares e linguagens de programacao comuns (MATLAB, LabVIEW, Java, Python, C#, etc.).A bomba e simples e barata de fabricar, com todas as pecas totalizando menos de $100 em comparacao com $1300 pela solucao comercial comparavel mais barata que conseguimos encontrar. Alem de uma impressora 3D, apenas ferramentas comuns sao necessarias. Nosso projeto e de codigo aberto em termos de hardware e software. Fornecemos os arquivos CAD para as pecas impressas em 3D, uma lista completa de todos os componentes comerciais necessarios e suas fontes, e o codigo-fonte utilizado em nossa bomba.Por favor, visite nosso wiki oficial para mais informacoes:http://2017.igem.org/Team:Aachen/HardwareAlem do nosso wiki, tambem publicamos um manual de construcao no instructables:http://www.instructables.com/id/Open-Source-Peristaltic-Pump/Voce pode encontrar o software para o Arduino no GitHub:https://github.com/iGEM-Aachen/Open-Source-Peristaltic-PumpAdendo:@clydefrog sugeriu nao puxar o pino de habilitacao do motor de passo para zero e, em vez disso, usar um pino analogico. Isso evita que o motor de passo aqueca.
