Sobre o objeto 3D Bomba facil arduino stepper

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

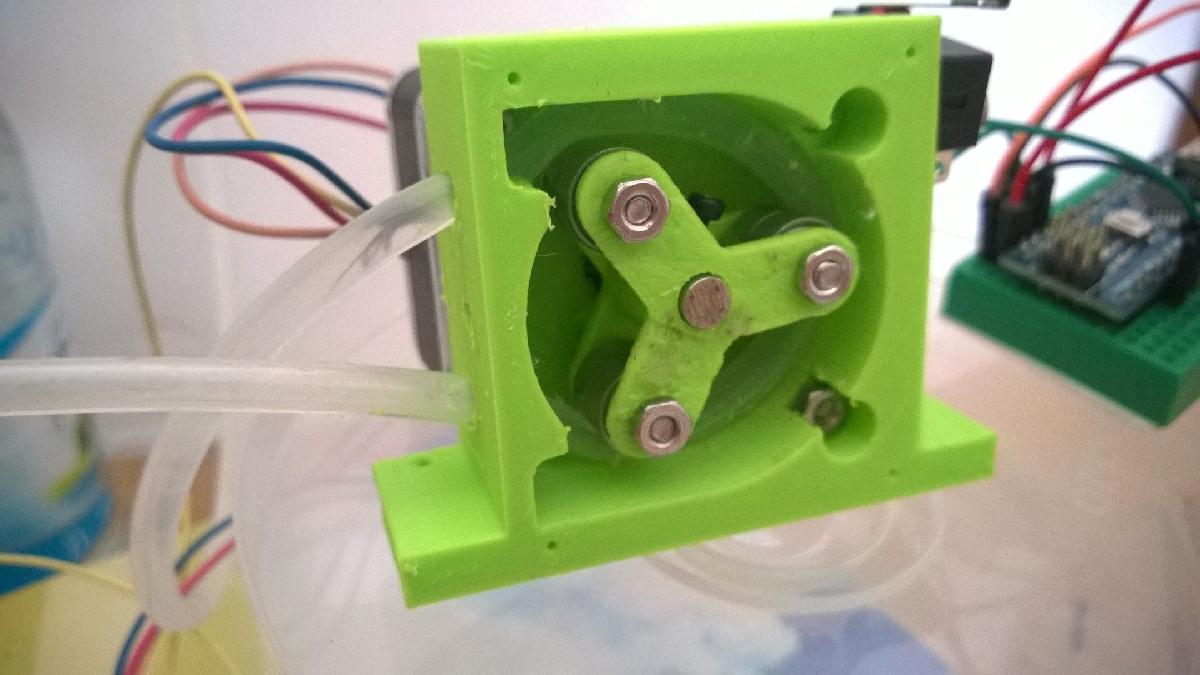

Bomba facil arduino stepper foi projetado para Impressora 3D. Bomba facil com Arduino e motor de passo.https://youtu.be/dSlVYtNwtloEu uso:6 rolamentos: 10x5x4 mmMotor de passo NEMA 17 com eixo de 5 mmDriver de passo Pololu A4988Arduino NanoResistor de 10kInterruptorCanaleta de silicone 5x3mmAlguns parafusos M3, M2 e porcasCodigo do Arduino:int x;const int buttonPin = 2;int buttonState = 0;void setup(){pinMode(6, OUTPUT); // HabilitarpinMode(5, OUTPUT); // PassopinMode(4, OUTPUT); // DirecaodigitalWrite(6, LOW); // Definir habilitacao baixapinMode(buttonPin, INPUT);Serial.begin(9600);}void loop(){buttonState = digitalRead(buttonPin);Serial.println(buttonState);if (buttonState == HIGH) {digitalWrite(6, LOW); // Definir habilitacao baixadigitalWrite(4, HIGH); // Definir direcao altafor (x = 0; x < 4000; x++) // Loop 200 vezes{ digitalWrite(5, HIGH); // Saida alta delayMicroseconds(300); // Esperar 1/2 ms digitalWrite(5, LOW); // Saida baixa delayMicroseconds(300); // Esperar 1/2 ms}delay(1000); // pausar um segundo}else {digitalWrite(6, HIGH); // Definir habilitacao baixa}}

Baixar

O modelo 3D denominado "Bomba facil Arduino stepper" é um projeto inovador que combina a impressão 3D com automação utilizando um motor de passo. Este equipamento é ideal para aplicações que requerem controle preciso de fluxo, como sistemas de irrigação, aquários ou processos de fabricação que demandam a movimentação controlada de líquidos.

### Componentes Requeridos
Segundo a descrição fornecida pelo autor, os principais componentes necessários para montar a bomba são:

1. **6 Rolamentos (10x5x4 mm)** - Utilizados para suportar o mecanismo e garantir uma rotação suave.
2. **Motor de Passo NEMA 17** - Este motor é conhecido pela sua precisão em movimentos incrementais, ideal para aplicações que requerem controle de posição.
3. **Driver de Passo Pololu A4988** - Controla o motor de passo, permitindo que o Arduino envie comandos para movimentar o motor.
4. **Arduino Nano** - A unidade de controle que executa o código e gerencia os sinais enviados para o driver.
5. **Resistor de 10k** - Essencial para o funcionamento adequado do circuito.
6. **Interruptor** - Para ativar e desativar a bomba.
7. **Tubo de Silicone (5x3 mm)** - Para conduzir o líquido bombeado.
8. **Parafusos M3, M2 e porcas** - Para montagens necessárias da estrutura.

### Código Arduino
O código fornecido para o Arduino é simples e funcional. Aqui está uma breve explicação sobre o que cada parte do código faz:

- **Definição das Variáveis**: O código começa definindo as variáveis e pinos que serão utilizados, incluindo o pino do botão que ativa a bomba.

- **Função `setup()`**: Configura os pinos como entrada ou saída. Habilita a comunicação serial que permitirá monitorar o estado do botão.

- **Função `loop()`**: Verifica o estado do botão. Se pressionado, ativa a bomba e faz o motor de passo girar um número definido de passos. Após completar a rotação, o código aguarda um segundo antes de verificar novamente o estado do botão. Se o botão não estiver pressionado, a habilitação do motor é desativada.

### Considerações para Impressão 3D
Para imprimir a "Bomba facil Arduino stepper", você deve garantir que:

- **Qualidade do Modelo**: O design do modelo 3D precisa ser robusto o suficiente para suportar a pressão e a movimentação, garantindo que não haja vazamentos no sistema.
- **Materiais de Impressão**: Utilize materiais resistentes à água e produtos químicos, se necessário, para a aplicação específica.
- **Acabamento e Montagem**: Após a impressão, marque quaisquer áreas que possam precisar de ajustes. As partes devem se encaixar perfeitamente para evitar falhas no funcionamento.

### Conclusão
O projeto "Bomba facil Arduino stepper" é uma excelente introdução para quem deseja aprender sobre controle de motores e automação utilizando Arduino e componentes 3D. É um projeto versátil que pode ser adaptado para diversas aplicações, tornando-se um ótimo item tanto para hobbyistas quanto para profissionais. O link para um vídeo que demonstra o funcionamento pode ser encontrado [aqui](https://youtu.be/dSlVYtNwtlo).
