Sobre o objeto 3D Bobinadeira de Patcher de Sapatos (autonoma)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

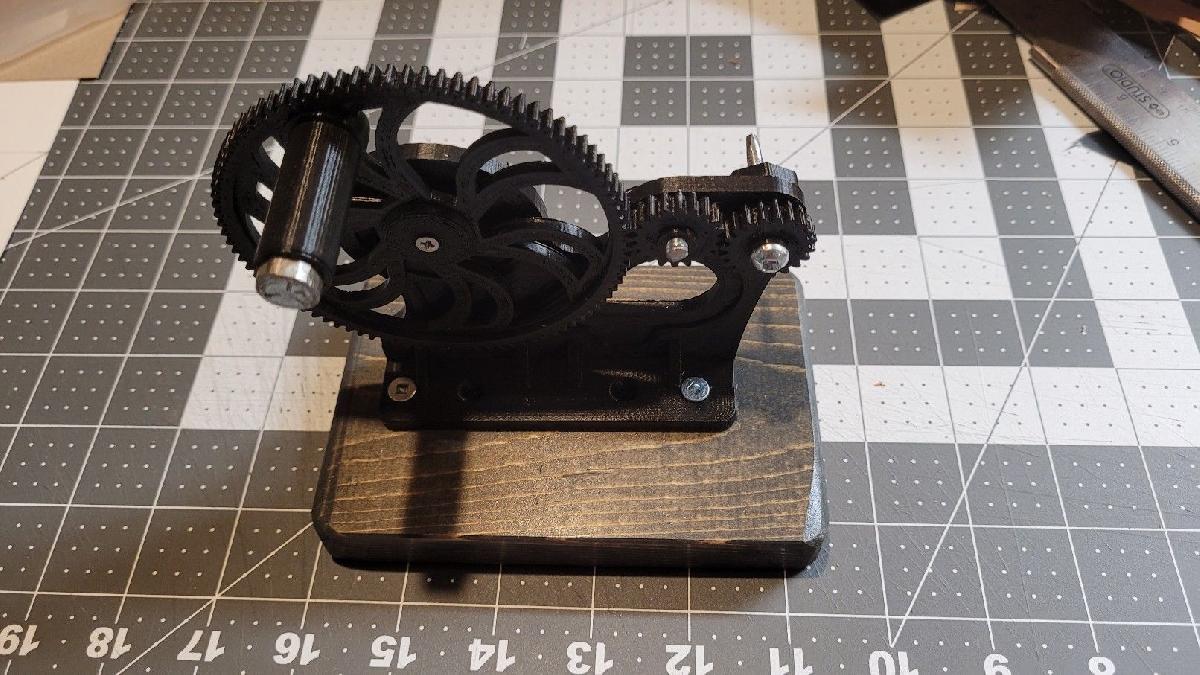

Bobinadeira de Patcher de Sapatos (autonoma) foi projetado para Impressora 3D. O enrolador de bobinas embutido na minha "Maquina de Costura de Couro Chinesa" ou CLSP para abreviar e absolutamente ruim. Eu decidi fazer a minha propria versao independente porque engrenagens sao divertidas! Esta e essencialmente minha 5ª revisao, acredito que seja a melhor mistura de forca versus volume de plastico.Meus designs anteriores usavam apenas uma pequena engrenagem e, honestamente, isso e realmente tudo o que e necessario, adicionei uma segunda engrenagem principalmente para inverter o movimento, de modo que a bobina gire na mesma direcao que a manivela.Inclui um eixo de bobina imprimivel, mas sugiro que voce faca seu proprio parafuso taper, pois ele durara muito mais.O hardware que usei eParafusos de Maquina nº 10 (10-24 x 1,5") QTD 2Parafuso de Maquina nº 4 (4-40 x 0,75") QTD 1Parafuso Hexagonal 1/4" x 1,5"Observe que o passo da rosca nao e critico, pois estamos essencialmente rosqueando os buracos no modelo enquanto os introduzimos.As pequenas engrenagens usam os parafusos de maquina nº 10.Os de 1,5" pareciam ter um bom comprimento se voce estiver fazendo um taper na ponta para segurar a bobina. Por favor, note que estes estao destinados a se rosquear na pequena engrenagem/engrenagem hexagonal/eixo da bobina. O modelo e projetado para a minha impressora e o encaixe e tal que voce precisa de um pouco de forca para rosquea-lo na primeira vez, isso e bom, pois o parafuso e destinado a girar junto com a pequena engrenagem. O buraco atraves da estrutura, no entanto, deve ser grande o suficiente para permitir a passagem do parafuso nº 10 e ter apenas o suficiente de folga para permitir a rotacao livre.A grande engrenagem usa o parafuso hexagonal e o parafuso de maquina 4-40. O parafuso e para a manivela e o parafuso 4-40 segura a tampa sobre a extremidade do eixo. Escolhi o 4-40 simplesmente porque eu tinha muitos deles.Desenhado usando Sketchup Make 17. Inclui os arquivos caso voce queira alterar o diametro dos buracos para usar um tamanho que voce ja tem ou se os tamanhos que usei nao estiverem disponiveis em sua regiao.NOTA: Os arquivos STL dos modelos totalmente montados e explodidos nao sao para impressao, apenas para referencia.
