Sobre o objeto 3D Bobina NTH Grilon3 Cajonera 3/4 Divisoes e subdivisoes

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

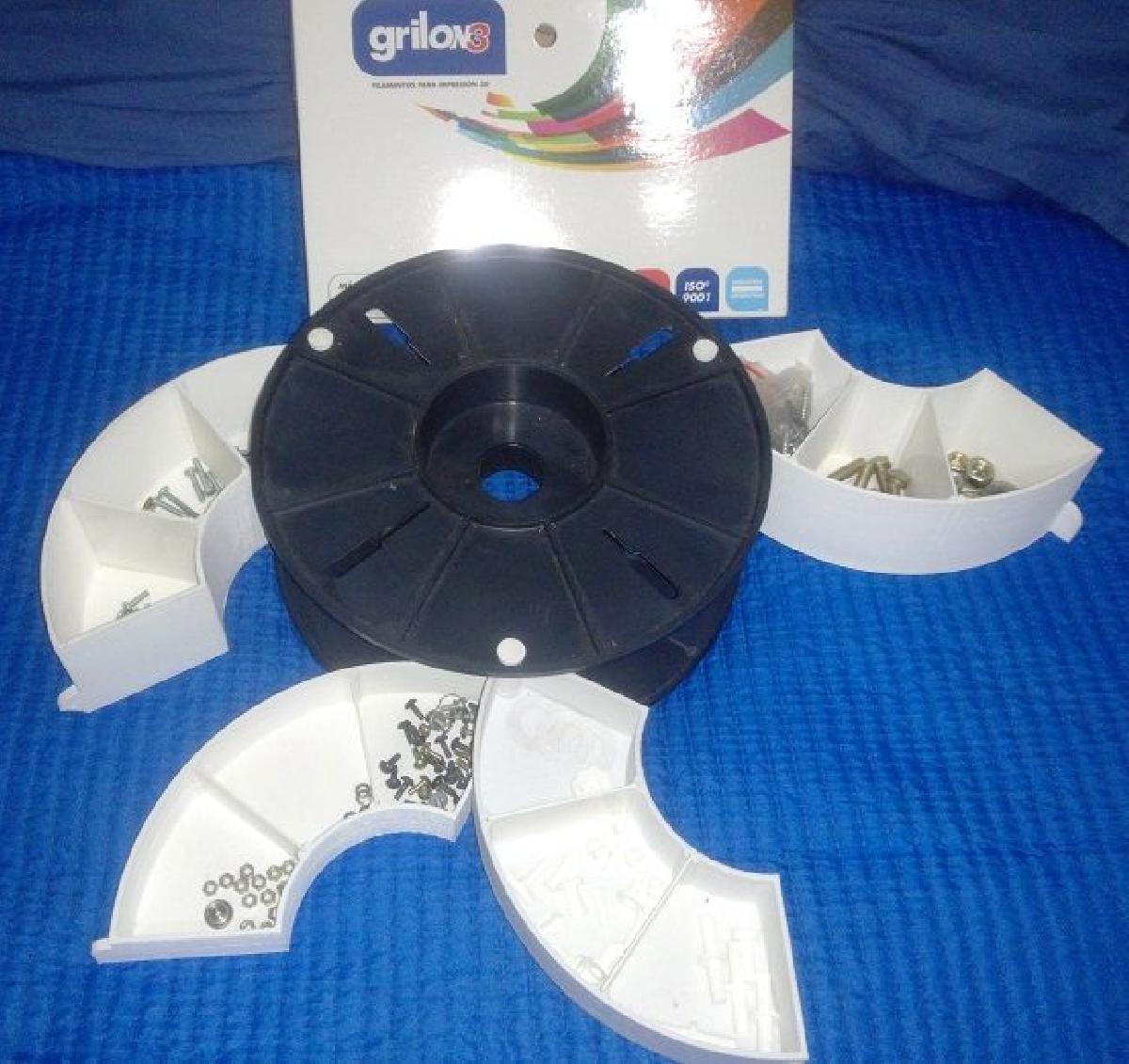

Bobina NTH Grilon3 Cajonera 3/4 Divisoes e subdivisoes foi projetado para Impressora 3D. ULTIMA ATUALIZACAO AQUI / LAST UPDATE HEREhttps://www.thingiverse.com/thing:3697886ESPACAO----------ESPACO----------ESPACO----------ESPACO----------ESPACOCaixinha para aproveitar os rolos vazios de 1 kg de NTH Grilon3Diametro Interno do Rolo: 85mmDiametro Externo do Rolo: 215mmAltura Interna do Rolo: 59mmPode ser impressa com bico de 0.4 e 0.8 e ate em espiral (modo vaso, recomendo 0.8)Projetado considerando os parametros de impressao especificados:Para as gavetas:0% Preenchimento (apenas perimetros vai bem)0.2 mm Camada / 0.4 mm Camada4 Perimetros / 2 Perimetros4 Camadas base e superior / 2 Camadas base e superiorPara as divisoes e os parafusos simples e duplos:0.1 mm Camada / 0.2 mm Camada4 Perimetros / 3 Perimetros3 Camadas base / CamadasPor que outro design?Porque experimentei mais de 20 caixinhas diferentes e nenhuma ficava boa (com os rolos vazios de 1kg NTH Grilon 3), alem disso nao queria usar nenhum parafuso (Sim, sou um rato, mas olha quem esta vendo como aproveitar os rolos vazios X-D).Yapa - Nos arquivos esta incluido o design original em Rhino 3-D Model (.3dm) INGLES----------INGLES----------INGLES----------INGLES----------INGLESMais um Armario de Bobinas para Rolos Vazios de 1KG NTH Grilon3Circulo Interno: 85mmCirculo Externo: 215mmAltura: 59mmProjetado com essas especificacoes minimas em mente:Para todos os armarios:0% preenchimento (apenas perimetros esta bom)0.2 mm Camada / 0.4 mm Camada4 Perimetros / 2 Perimetros4 Base & Superior / 2 Base & SuperiorPara divisoes, Parafusos de Cabeca Simples & Dupla0.1 mm camada / 0.2 mm Camada4 Perimetros / 3 Perimetros4 Base & Superior / 2 Base & SuperiorPor que outro design?.Porque eu experimentei quase 20 armarios de bobinas diferentes, e nenhum e otimo com esses rolos (Rolos de 1Kg NTH Grilon 3), alem disso, nao quero usar nenhum parafuso (sim, como voce leu, sou um rato, mas ola!, veja quem esta assistindo como reutilizar aqueles rolos vazios X-D).Arquivos:1/3 Armario Short Spool Sem divisoes1/3 Armario Short Spool Com divisoes1/3 Armario Tall Spool Sem divisoes1/3 Armario Tall Spool Com divisoes1/4 Armario Short Spool sem Divisoes1/4 Armario Short Spool com Divisoes1/4 Armario Tall Spool sem Divisoes1/4 Armario Tall Spool com DivisoesDivisoes CurtasDivisoes AltasParafuso de CabecaParafuso de Cabeca Dupla (Para armarios curtos duplos).

Baixar

O arquivo "Bobina NTH Grilon3 Cajonera 3/4 Divisoes e subdivisoes" apresenta um modelo 3D criado para aproveitamento dos rolos vazios de 1 kg de filamento NTH Grilon3. Essa iniciativa é uma forma de reciclagem e otimização de recursos, já que os rolos, que de outra forma seriam descartados, são transformados em uma útil cajonera (gaveteiro).

### Especificações do Modelo:

- **Dimensões dos Rolos:**
- Diâmetro interno: 85 mm
- Diâmetro externo: 215 mm
- Altura interna: 59 mm

### Parâmetros de Impressão:

O autor fornece diretrizes específicas para a impressão do modelo, visando garantir resistência e funcionalidade:

#### Para as gavetas:
- Preenchimento: 0% (apenas perímetros)
- Camada: 0.2 mm ou 0.4 mm
- Perímetros: 4 (ou 2, dependendo das configurações)
- Camadas base e superior: 4 (ou 2)

#### Para divisões e parafusos:
- Camada: 0.1 mm ou 0.2 mm
- Perímetros: 4 (ou 3)
- Camadas base: 3 (ou outra quantidade conforme necessário)

### Design e Flexibilidade:

O modelo foi desenvolvido após várias tentativas, com o criador mencionando que experimentou mais de 20 designs diferentes antes de chegar a este. A escolha de não utilizar parafusos é uma decisão intencional para facilitar a montagem e reduzir a complexidade do processo.

### Formatos Disponíveis:

Além do modelo para impressão 3D, o pacote inclui o design original em formato Rhino 3D (.3dm), permitindo que outros usuários façam edições ou desenvolvam variações conforme suas necessidades.

### Conclusão:

Esse modelo representa uma solução prática e sustentável para a reutilização de rolos de filamento. Além de contribuir para a redução de resíduos, oferece uma maneira organizada de armazenar itens, mantendo um espaço de trabalho mais limpo e eficiente. É um ótimo exemplo de como a impressão 3D pode auxiliar na criação de objetos úteis a partir de materiais que, de outra forma, seriam considerados lixo.
