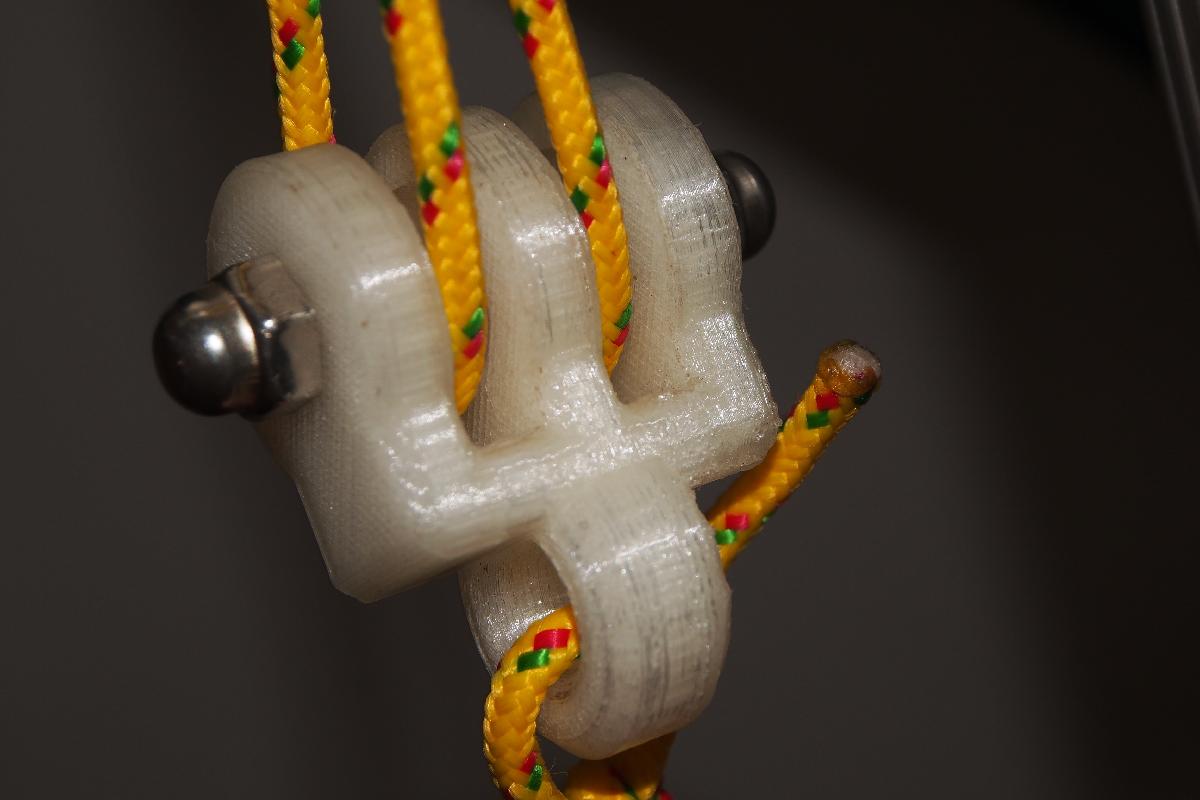

Sobre o objeto 3D Bloquear e atacar personalizavel

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Bloquear e atacar personalizavel foi projetado para Impressora 3D. Esses sao blocos gerais para a construcao de um:http://en.wikipedia.org/wiki/Block_and_tackleEntre outras opcoes, voce pode escolher o numero de polias que os blocos suportam. NAO USE ISTO PARA SEGURAR VIDAS OU OBJETOS DE ALTO VALOR!ESTE E UM MODELO GRATISTODO O RISCO DE USAR ESTE OBJETO E SEUEU NAO SOU RESPONSAVEL POR QUAISQUER DANOS QUE SURJAM DO USO DESTE OBJETO Ao usar estes voce provavelmente precisara amarrar alguns nos:laco medianeiro:http://en.wikipedia.org/wiki/Butterfly_looplaco nao apertado:http://en.wikipedia.org/wiki/Bowlinelaco autoapertado:http://en.wikipedia.org/wiki/Double_overhand_nooseno de extremidade:http://en.wikipedia.org/wiki/Figure-eight_knotmanter a corda organizada:http://de.wikibooks.org/wiki/Klettern/_Seiltransport (de Seilpuppe -> en ???)laco nao apertado, mas ajustavel:http://en.wikipedia.org/wiki/Blake%27s_hitchamarravel sob alta tensao:http://en.wikipedia.org/wiki/Round_turn_and_two_half-hitches ExemploOs blocos de poli-(polias) simples e duplas com outras configuracoes padrao sao para corda com diametro de 4 mm e parafusos M6. Com estes voce pode fazer:2 x vantagem: Corda de arma3 x vantagem: Corda de angulo4 x vantagem: Corda dupla Eu testei com sucesso uma corda de angulo com uma reducao de carga de 15 para 5 kg Para reproduzir meu setup voce precisara de um bloco de polia dupla e um bloco de polia simples.Primeiro monte os blocos.Em seguida, coloque o ilhos do bloco de polia simples sobre uma extremidade A da corda.Com a extremidade A da corda amarre um laco autoapertado ao redor da carga.Perto do laco amarre o ilhos do bloco de polia simples em um laco borboleta.Passe a extremidade B da corda por uma das polias do bloco de polia dupla.Mantenha o bloco a uma certa distancia.Volte e passe B pela polia do bloco de polia simples.Por fim, passe B pela segunda polia do bloco duplo.Tente manter tudo sem embaracos.Amarre um no oito na extremidade da corda para evitar que ela escorregue.Use dois nos de laco ou nos autoapertados para montar o ilhos do bloco duplo a sua estrutura de suporte.Pronto! Agora voce pode comecar a puxar. Quando a carga estiver no lugar, amarre um no de Blake em uma das cordas tensionadas para segura-la. DicaImprima com as camadas perpendiculares aos buracosImprima com suporte total e lixe as placas de burguers cuidadosamente ate ficarem perfeitamente planas.Impressoes em PLA 3D Fila precisam ser lubrificadas para funcionar corretamente. se voce quiser substituir as polias por rolamentos aqui estao algumas informacoes uteis:espessura da polia = diametro da corda * sqrt(2) A corda usada no meu caso foi:http://www.amazon.de/Seil-Leine-Schnur-16-fach-x20AC/dp/B0085IZ054/ref=sr_1_6?ie=UTF8&qid=1378759292&sr=8-6&keywords=pp+seil

Baixar

O modelo 3D intitulado "Bloquear e atacar - personalizável" é um design para a construção de um sistema de polias, ideal para usuários que desejam personalizar seu próprio mecanismo de elevação ou tração. O arquivo é disponibilizado gratuitamente e pode ser utilizado com cautela, uma vez que o autor se isenta de responsabilidade por quaisquer danos decorrentes de seu uso.

### Características do Modelo

1. **Versatilidade**: O modelo permite ao usuário escolher o número de polias que deseja utilizar, proporcionando um nível significativo de personalização para atender diferentes necessidades de carga e uso.

2. **Compatibilidade**: O design é concebido para cordas com diâmetro de 4 mm e parafusos M6, facilitando a integração com materiais e componentes padrão do mercado.

3. **Configurações de vantagem**: De acordo com a descrição, o usuário pode montar uma configuração que permite uma vantagem mecânica de até 4 vezes, dependendo de como as polias são organizadas. O autor menciona que testou com sucesso uma configuração que reduz uma carga de 15 kg para 5 kg.

### Montagem e Uso

Para montar o sistema de polias, o usuário precisa de um bloco de polia dupla e um bloco de polia simples. O processo inclui a utilização de diversos nós, como o laço medianeiro, o nó borboleta e o nó de oito, para garantir que as cordas estejam bem fixas e organizadas.

A instrução detalha cada passo da montagem, desde a colocação das cordas nos blocos de polia até a forma de garantir a carga no lugar após ser levantada. Isso demonstra o cuidado do autor em fornecer um guia prático para utilizar o modelo de maneira eficaz.

### Dicas de Impressão

O autor recomenda algumas práticas para otimizar a impressão em 3D do modelo:
- O uso de camadas perpendiculares aos buracos para garantir a resistência estrutural.
- A impressão com suporte total e o lixar das superfícies para melhores acabamentos.
- A lubrificação das peças impressas em PLA para um funcionamento mais suave.

### Considerações de Segurança

O autor deixa claro que este modelo não deve ser utilizado para garantir vidas ou para segurar objetos de alto valor, enfatizando que todo o risco associado ao uso é do usuário. Isso é uma importante ressalva, especialmente para quem pretende usar o sistema em situações críticas.

### Conclusão

Este modelo 3D oferece um recurso valioso para aqueles que necessitam de um sistema de polias personalizável. Ao seguir as instruções e recomendações do autor, os usuários podem criar um sistema funcional e eficiente, enquanto devem sempre estar cientes dos riscos envolvidos em seu uso.
