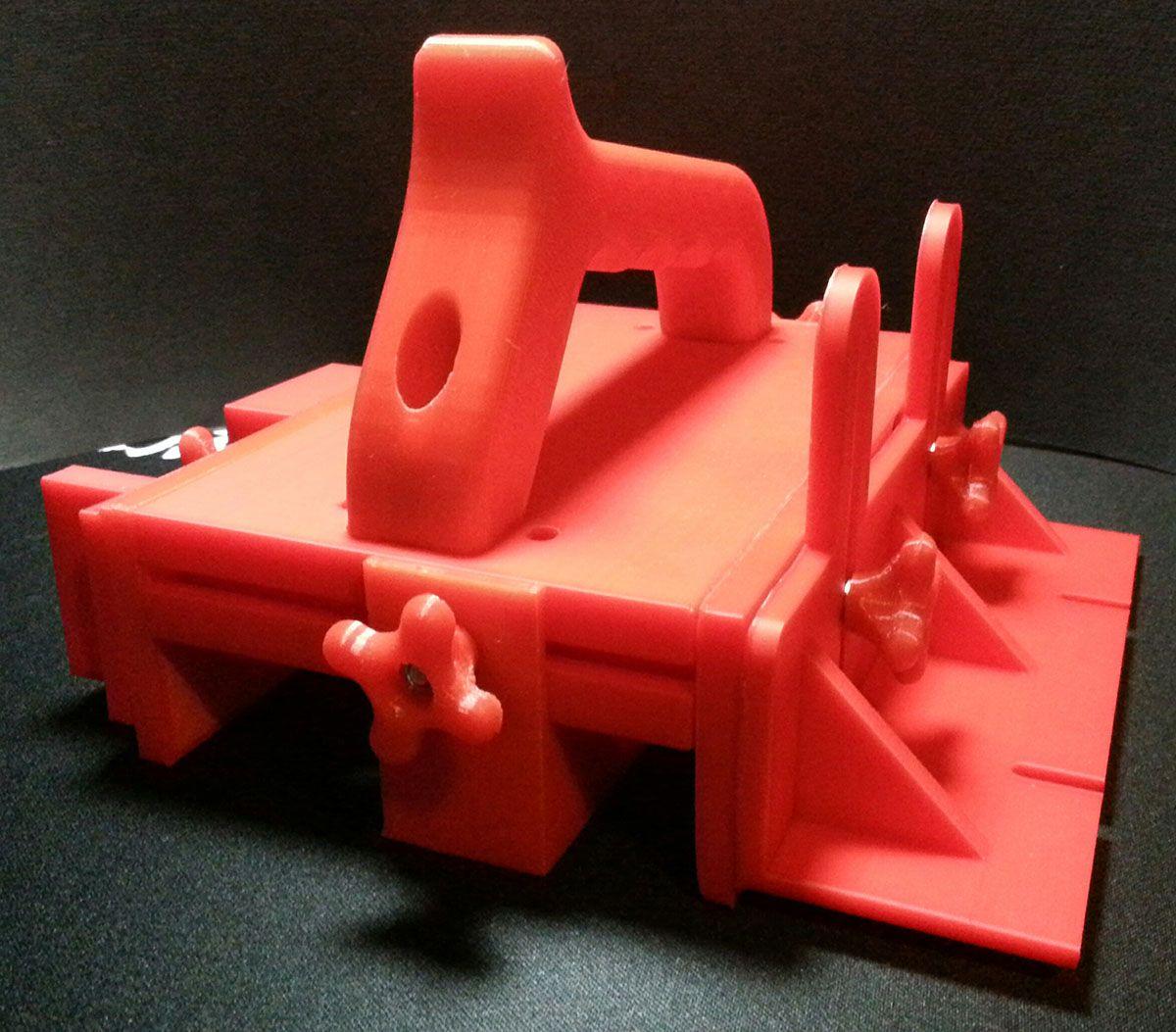

Sobre o objeto 3D Bloco de Push

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Bloco de Push foi projetado para Impressora 3D. ATUALIZACAO - 19-07-2019 Video da montagem (a partir de 6:30) no excelente canal do YouTube "Atelier amateur bois & metal". Obrigado Alain ;)ATUALIZACAO - 21-06-2017 Ola, uma versao reduzida esta disponivel: https://www.thingiverse.com/thing:2396619Bom trabalho!ATUALIZACAO - 27-01-2017 Modificacao da peca "placa do router", o espaco entre os botoes e as laterais foi aumentado para nao obstruir os botoes quando a placa estiver totalmente levantada. A peca original foi substituida pela V2.O Push Block e uma ferramenta indispensavel para todos que usam uma serra circular ou um router sob a mesa. Ele permite empurrar a peca de madeira a ser trabalhada com total seguranca para suas maos.-- IMPORTANTE -- Esta e uma ferramenta de seguranca. Nao sou engenheiro, mas um simples usuario de impressora 3D e, por essa razao, se voce se ferir por causa do Push Block, nem eu nem o Thingiverse poderemos ser responsabilizados. Se voce decidir imprimir o Push Block, voce assume a responsabilidade de usa-lo por sua conta e risco.Para entendermelhor o funcionamento desta ferramenta, convido voce a assistir aos seguintes videos:https://www.youtube.com/watch?v=9ZdJEEyZ07whttps://www.youtube.com/watch?v=8fMamibyp2khttps://www.youtube.com/watch?v=YE7xYu_DR_QModificacoes realizadas:A alca e ergonomica e pode ser girada em um angulo de ±15°A pequena peca chamada "cauda" desliza na parte "inferior" na parte traseira. Ela permite empurrar automaticamente a extremidade da peca de madeira. Para isso, ela deve poder deslizar livremente, nao hesite em lixar um pouco caso nao esteja assim.Dicas para impressao:Nao ha dificuldade em imprimir cada elemento, nao existem pontes e nenhum suporte e necessario. Basta imprimir as pecas como apresentadas no Thingiverse.No entanto, para certas pecas, e especialmente para as pecas "Principal" e "Placa de Estabilizacao", voce pode ter um fenomeno de deformacao. Um bom ajuste da mesa com uma borda ou um suporte pode ser necessario.O Push Block e um grande projeto e, por isso, preveja bastante filamento e muita paciencia para imprimir todo o conjunto.Montagem:Antes de comecar a montagem, use uma tarraxinha de Ø4 mm para usinar os 4 furos de rosca localizados de cada lado da peca principal. Se voce nao tiver uma tarraxinha, pode rosquear diretamente, mas nao gosto desse metodo.Monte o Push Block seguindo a ordem das imagens.Nota: os botoes foram feitos com o modelo proposto por Thehans () que voce encontrara aqui -> http://www.thingiverse.com/thing:1562501. Francamente, e um otimo trabalho, as modificacoes sao feitas facilmente e recomendo este objeto se voce precisar fazer botoes. No entanto, os locais para as porcas que vao nesses botoes sao realmente muito ajustados, entao elas devem ser inseridas com a ajuda de um ferro de soldar.Vale ressaltar que o botao traseiro e diferente dos outros (Botao inferior traseiro).Lista de elementos a serem impressos (obrigado dflash0):1 x Botao_inferior_traseiro6 x botao2 x Lateral1 x alca1 x Principal2 x Inserto1 x inferior1 x placa do router1 x Placa de Estabilizacao1 x Cauda1 x placa lateralComponentes:Uma tarraxinha Ø4 mm (opcional) para fixar as laterais2 parafusos M5×30/35 mm com cabeca cruzada para a alca2 porcas M5 para a alca8 parafusos TBHC BASE M4X16 INOX A2 para as laterais (http://www.visseriefixations.fr/tbhc-embase-m4x16-inox-a2.html)6 parafusos TH M4X20 para os botoes (http://www.visseriefixations.fr/vis-a-tete-hexagonale/vis-a-tete-hexagonale-standard/inox-a2/th-inox-a2-filetage-total-din-933.html)6 porcas M4 para os botoesUm revestimento antiderrapante para colocar embaixo. Eu encontrei esta placa em uma loja de material de construcao e parece funcionar bem: http://www.leroymerlin.fr/v3/p/produits/plaque-en-caoutchouc-290-x-210-mm-e1400037406?queryredirect=a_fp_plaque_en_caoutchouc__290_x_210_mm&numpage=1Espero que esta ferramenta seja util para voce, bom trabalho!Se voce gostou deste item, pode me pagar uma cerveja ou um cafe (tip designer). Obrigado ;)

Baixar

O "Bloco de Push" é um modelo 3D projetado para ser impresso em impressoras 3D, que serve como uma ferramenta essencial para quem trabalha com serras circulares ou fresadoras sob a mesa. O conceito do design foi desenvolvido para proporcionar segurança ao empurrar peças de madeira durante o corte, evitando que as mãos do usuário fiquem próximas a lâminas afiadas ou fresas.

### Descrição do Projeto

- **Atualizações**:
- O autor fez várias atualizações desde sua primeira publicação. Em 2017, uma versão mais leve do projeto foi disponibilizada. Além disso, em 2019, um vídeo demonstrando a montagem do bloco foi postado no canal "Atelier amateur bois & metal", o que pode ajudar os usuários a entender melhor como utilizar a ferramenta.

- **Ergonomia**:
- O design inclui uma alça ergonômica que pode ser ajustada em um ângulo de ±15°, permitindo uma melhor experiência de manuseio. É importante que a parte chamada "cauda" deslize suavemente na parte inferior, facilitando o empurrão da peça de madeira.

### Montagem e Impressão

- **Instruções de Montagem**:
- O autor sugere o uso de uma rosca de 4 mm para a montagem das peças laterais, embora seja possível parafusá-las diretamente, essa opção não é preferida. Um guia visual está associado às instruções de montagem, garantindo que os usuários possam seguir passo a passo.

- **Dicas de Impressão**:
- O modelo é considerado relativamente fácil de imprimir, pois não requer suportes ou estruturas complexas. Contudo, o autor avisa sobre possíveis deformações em algumas peças, como a "Placa Principal" e a "Placa de Estabilização", e recomenda o uso de brim ou raft na impressão dessas partes para evitar problemas.

### Componentes Necessários

O projeto requer uma lista específica de peças que devem ser impressas e alguns componentes adicionais:
- Impressão de várias partes, incluindo botões, placas laterais e a alça.
- Pode ser necessário adquirir parafusos e porcas específicas, assim como um revestimento antiderrapante.

### Atenção à Segurança

O autor enfatiza que, embora o Bloco de Push seja uma ferramenta de segurança, a responsabilidade pelo seu uso recai sobre o usuário. Ele nos lembra que pequenas imprudências podem resultar em ferimentos e que não se deve tratar a ferramenta como um substituto seguro para boas práticas de segurança ao usar equipamentos de corte.

### Conclusão

O "Bloco de Push" é uma ferramenta bastante acessível e útil para entusiastas de madeira e profissionais. A combinação de um design prático com a possibilidade de personalização através da impressão 3D o torna um excelente projeto para quem busca aumentar a segurança e eficiência em trabalhos de marcenaria. Os links para vídeos e a comunidade de usuários, como o Thingiverse, são recursos valiosos para quem está começando ou deseja compartilhar suas experiências com a ferramenta.
