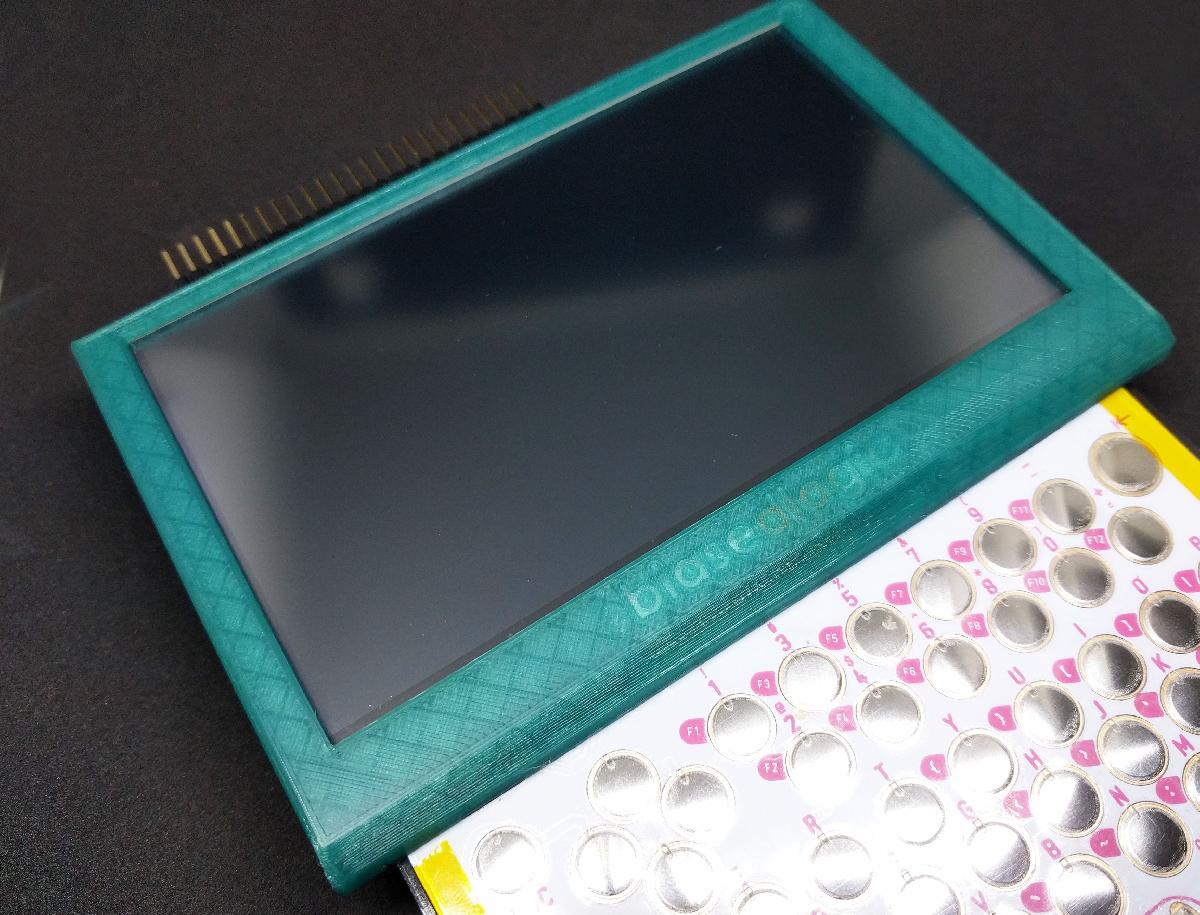

Sobre o objeto 3D Bisel LCD PocketCHIP para display TFT Adafruit de 5 polegadas (5") 800x480

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Bisel LCD PocketCHIP para display TFT Adafruit de 5 polegadas (5") 800x480 foi projetado para Impressora 3D. Sobre o que e isso?Alguns meses atras, uma empresa chamada NextThingCo lancou um dispositivo chamado PocketCHIP. Leia mais em http://www.getchip.com. O PocketCHIP original vem com um display de 4.3" 480x272, que eu considero uma resolucao muito baixa para ser realmente utilizavel no Linux.Um LCD compativel de 800x480 esta disponivel, mas ele tem 5 polegadas e, portanto, a moldura original nao servira. Eu tambem nao gostei da ideia de colar o LCD na PCB com um pedaco de fita adesiva dupla face.Aqui esta meu post original sobre como hackea-lo:(pocket)CHIP com LCD 800x480 - Hardware funciona, como configurar?Algum tempo depois, o topico foi abordado pelo blog oficial:Aqui esta um rapido guia sobre como fazer esse LCD funcionar:AQUI ESTA EXATAMENTE COMO HACKEAR UMA TELA MAIOR NO POCKETC.H.I.P.E alguns links relacionados:LCDs de resolucao mais alta alternativos para PocketCHIP?Uma nota sobre ajustes de software: Parallel RGB LCD DIPMontagemPrimeiro, voce deve remover o LCD original: siga apenas os primeiros quatro passos (1 a 4) deste linkDESMONTE O POCKETC.H.I.P. (veja o post do blog)DESSOLDANDO A BATERIA (veja o post do blog)DESSOLDANDO O CABO FPC DO LCD (veja o post do blog)REMOVA O LCD (veja o post do blog)Remova qualquer residuo da fita original que segurava o antigo LCD no lugar. Use alcool isopropilico, ou apenas suas unhas...Clique na parte de tras da nova moldura no lugar. E um pouco apertado, comece pela parte superior, depois os clipes laterais superiores, depois os clipes laterais inferiores, e dobre um pouco a parte traseira da moldura para ajudar os clipes inferiores a se encaixarem no lugar.Coloque o novo LCD na moldura. O lado inferior (mais largo) tem um recorte para o cabo FPC. Nao ha nada para segurar o LCD dentro da moldura, entao apenas coloque-o.Agora e um pouco complicado. Deslize o FPC pela fenda, prenda os cantos inferiores da moldura na parte de tras, em seguida, use seus dedos para espalhar um pouco a moldura para deixar os clipes inferiores se colocarem sobre as bordas da parte de tras, depois os clipes superiores. No final deve tudo se encaixar.Agora conecte o cabo FPC (ele tera o comprimento exato, mas nao force sua dobra na borda da fenda na PCB!), reconecte a bateria (aqui usei uma tira de velcro em vez de fita foam) e substitua a parte traseira. A parte traseira deve se encaixar nos clipes laterais do painel traseiro, veja as fotos.

Baixar

O arquivo para impressão 3D intitulado "Bisel LCD PocketCHIP para display TFT Adafruit de 5 polegadas (5") 800x480" é uma solução projetada para adaptar o dispositivo PocketCHIP, da NextThingCo, para utilizar um display de maior resolução. O PocketCHIP original vem equipado com um display de 4,3 polegadas e resolução de 480x272, considerado insuficiente para uma experiência fluida e agradável ao usar Linux.

### Contexto do Projeto

Recentemente, foi disponibilizado um display TFT compatível de 5 polegadas com uma resolução de 800x480, que oferece uma qualidade visual muito superior ao original. No entanto, por ser maior, a moldura padrão não serve, e colar o novo display diretamente na placa de circuito impresso (PCB) não é uma opção recomendada pelo autor. O projeto visa criar uma moldura (bisel) que acomode adequadamente o novo LCD, permitindo uma instalação mais segura e esteticamente agradável.

### Montagem e Instruções de Uso

O autor do arquivo fornece um guia detalhado sobre como substituir o display original pelo novo. Aqui está um resumo dos passos:

1. **Desmontagem do PocketCHIP**: Seguir os passos especificados em um blog oficial para desmontar o dispositivo com segurança.
2. **Desconectar a Bateria e o LCD Original**: É essencial seguir as instruções para desconectar a bateria e remover o LCD antigo corretamente.
3. **Preparação da Moldura Nova**: A moldura do bisel deve ser encaixada na parte traseira, começando pela parte superior e, em seguida, fixando os clipes laterais.
4. **Instalação do Novo LCD**: O novo display é posicionado na moldura, e o cabo FPC deve ser cuidadosamente passado pela abertura designada.
5. **Finalização**: Conectar o FPC ao PCB, reconectar a bateria e substituir a parte traseira do PocketCHIP.

### Considerações Finais

Este modelo 3D não só proporciona uma solução prática para a compatibilidade de hardware, mas também melhora a usabilidade do PocketCHIP ao permitir uma tela de maior resolução. Além disso, a abordagem de evitar o uso de fita adesiva proporciona uma instalação mais limpa e segura, o que é um ponto positivo para entusiastas que desejam personalizar seus dispositivos.

Esse projeto foi acompanhado por postagens e discussões em fóruns que exploram outras opções de LCD para o PocketCHIP, o que demonstra uma comunidade ativa e interessada em melhorias de hardware. Com a impressão deste modelo, os usuários podem facilmente modificar seus dispositivos e aproveitar uma experiência de uso muito melhor.
