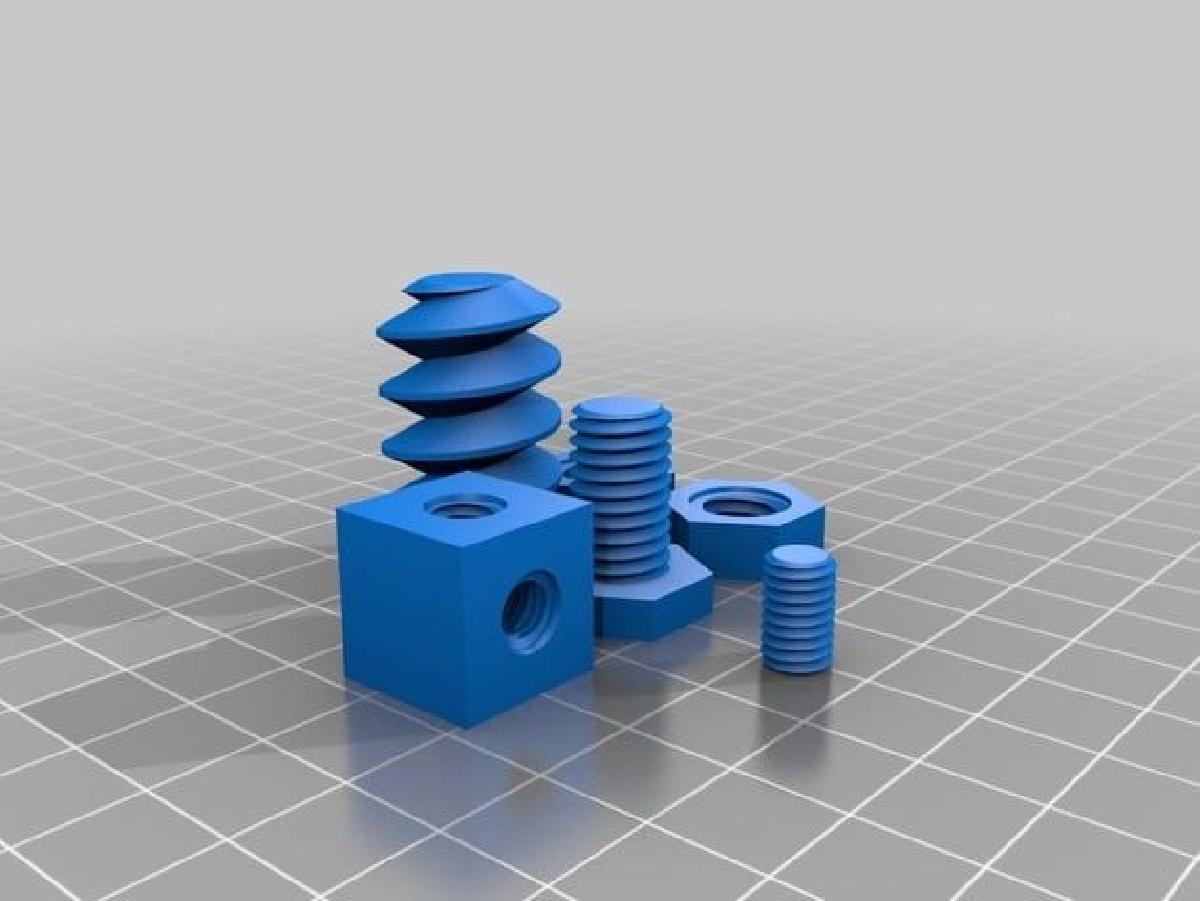

Sobre o objeto 3D Biblioteca OpenScad. Roscas para parafusos e porcas V1

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Biblioteca OpenScad. Roscas para parafusos e porcas V1 foi projetado para Impressora 3D. Esta e uma biblioteca OpenSCAD para incluir roscas para parafusos e porcas em seus proprios projetos. Esta biblioteca e focada em fornecer funcoes simples com parametros predefinidos por padrao, e nao ser muito exigente em consumo de CPU, nem em pre-visualizacao nem em renderizacao. Esta biblioteca foi testada imprimindo em PLA 3D Fila com 0,1 camada. Exceto para roscas de diametro menor, camadas maiores que 0,1 devem funcionar bem. Diametros testados entre 3mm e 10mm, mas voce pode usar qualquer diametro de sua escolha. A forma das roscas e semelhante (mas nao igual) as roscas ISO METRICAS. Alguns testes foram feitos usando parafusos e porcas impressos com esta biblioteca em combinacao com parafusos e porcas de metal com resultados aceitaveis. No entanto, eles nao foram testes exaustivos. Incluido: arquivo da biblioteca chamado threads-library-by-cuiso-v1.scad, um arquivo com exemplos de uso chamado examples.scad. Para usar esta biblioteca, voce pode colocar o arquivo threads-library-by-cuiso-v1.scad no mesmo diretorio do seu projeto e colocar a linha use em seu proprio arquivo .scad. Voce tambem pode abri-lo no customizer para obter uma rosca de parafuso e/ou porca do tamanho desejado que voce pode incluir em seus proprios projetos. FUNCOES DISPONIVEIS: FUNCOES BASICAS (USANDO PARAMETROS PREDEFINIDOS): thread_for_screw(diameter, length); Gera uma rosca de parafuso do diametro indicado pelo parametro diameter e do comprimento indicado por length. Esta funcao usa valores de passo padrao dependendo do diametro especificado. diametro: valor livre, em milimetros. comprimento: valor livre, em milimetros. Exemplo: thread_for_screw(diameter=10, length=30); thread_for_nut(diameter, length, usrclearance=0); Gera uma rosca de porca do diametro indicado pelo parametro diameter e do comprimento indicado por length. Esta funcao usa valores de passo padrao dependendo do diametro especificado. A rosca gerada pode ser subtraida de qualquer elemento do seu projeto usando o operador difference(), obtendo assim uma rosca onde um parafuso se encaixara. Esta funcao usa folga padrao para ajuste entre parafuso e porca dependendo do diametro especificado. diametro: valor livre, em milimetros. comprimento: valor livre, em milimetros. usrclearance: (opcional) Se o parafuso se encaixar muito apertado na porca, voce pode especificar um valor de correcao positivo (tente 0,1, por exemplo). Se o parafuso se encaixar muito solto na porca, voce pode especificar um valor de correcao negativo (tente -0,1, por exemplo). Exemplo: thread_for_nut(diameter=10, length=20); MAIS FUNCOES DISPONIVEIS (COM PARAMETROS ADICIONAIS): thread_for_screw_fullparm(diameter, length, pitch, divs=50); Gera uma rosca de parafuso do diametro indicado pelo parametro diameter e do comprimento indicado por length, com passo indicado por pitch, e uma resolucao indicada por divs. Esta funcao permite que voce especifique um valor de pitch nao padrao. diametro: valor livre, em milimetros. comprimento: valor livre, em milimetros. passo: valor de passo. divs: (opcional) voce pode obter mais ou menos resolucao com parm. Valores mais altos para mais resolucao (e mais tempo de renderizacao). O valor padrao e 50. Exemplo: thread_for_screw_fullparm(diameter=10, length=30, pitch=2, divs=60); thread_for_nut_fullparm(diameter, length, usrclearance=0, pitch, divs=50, entry=1); Gera uma rosca de porca com parametros adicionais: diametro: valor livre, em milimetros. comprimento: valor livre, em milimetros. usrclearance: (opcional) Se o parafuso se encaixar muito apertado na porca, voce pode especificar um valor de correcao positivo (tente 0,1, por exemplo). Se o parafuso se encaixar muito solto na porca, voce pode especificar um valor de correcao negativo (tente -0,1, por exemplo). passo: valor de passo. divs: (opcional) voce pode obter mais ou menos resolucao com parm. Valores mais altos para mais resolucao (e mais tempo de renderizacao). O valor padrao e 50. entrada: (opcional) Por padrao, as roscas de porca incluem uma area de entrada mais ampla no inicio e no final para facilitar a introducao do parafuso e minimizar problemas de pe de elefante. Especifique 1 na entrada para usar essas zonas e 0 para nao usa-las. Exemplo: thread_for_nut_fullparm(diameter=10,length=20,usrclearance=0.1,pitch=1.5,divs=60, entry=1); Mais detalhes no arquivo da biblioteca. Esta biblioteca tem sido util para mim, espero que possa ser util para voce tambem. Registro de alteracoes: -> 03/10/2018 Mudou a documentacao da funcao thread_for_nut(diameter, length, usrclearance=0) (a documentacao agora inclui o parametro usrclearance) -> 23/08/2019: Corrigido bug. Usando funcoes fullparms com divs nao divisor de 360 (200 por exemplo) a rosca poderia estar incompleta. Agora voce pode usar qualquer numero de divs sem problema. Obrigado ao usuario Jedi_Knyghte por isso. Uma pequena melhoria. Agora as reducoes de diametro no inicio do parafuso para facil entrada sao criadas com o mesmo nivel de detalhe que o resto do parafuso. (Nota: Por algum motivo, se voce usar BAIXAR TODOS OS ARQUIVOS apenas baixa a versao antiga, no entanto, se o arquivo threads-library-by-cuiso-v1.scad for baixado independentemente, baixa a versao mais recente.). -> 30/03/2021 Carregada uma nova versao, agora compativel com OpenScad 2021.01. Obrigado pelo aviso, davorl!!!

Baixar

O modelo 3D "Biblioteca OpenScad. Roscas para Parafusos e Porcas V1" é uma ferramenta poderosa projetada para usuários do OpenSCAD, um sistema de modelagem 3D baseado em scripts. Essa biblioteca fornece uma maneira fácil e eficiente de incluir roscas para parafusos e porcas em projetos de impressão 3D, otimizando tanto o desempenho quanto a usabilidade.

### Introdução ao OpenSCAD e à Impressão 3D

O OpenSCAD é um software de modelagem 3D que se destaca pela sua abordagem programática, permitindo aos usuários criar modelos 3D através de scripts em vez de uma interface gráfica. Essa técnica é extremamente útil para a geração de formas geométricas paramétricas, onde as dimensões e características dos modelos podem ser ajustadas facilmente.

A impressão 3D, por outro lado, revolucionou a forma como concebemos a fabricação e a prototipagem. Com a habilidade de imprimir modelos 3D, designers e engenheiros podem criar protótipos funcionais de forma econômica e rápida. Esta tecnologia se tornou extremamente popular em diversas indústrias, desde a automotiva até a medicina, permitindo criar componentes personalizados com precisão.

### Descrição da Biblioteca

O arquivo da biblioteca, denominado `threads-library-by-cuiso-v1.scad`, tem como principal objetivo facilitar a inclusão de detalhes funcionais em projetos feitos em OpenSCAD. A biblioteca é especialmente focada em oferecer funções simples, com parâmetros predefinidos, garantindo que os usuários possam gerar roscas sem a preocupação de sobrecarregar o processamento do computador ou a renderização dos modelos.

Um diferencial da biblioteca é que foi testada, especificamente, para impressão em PLA — um dos materiais mais comuns e fáceis de imprimir — com uma altura de camada de 0,1 mm, o que é ideal para obtendo detalhes suficientemente precisos. Os diâmetros testados variam de 3 mm a 10 mm, mas a biblioteca permite a modificação desses valores, oferecendo versatilidade ao usuário. É importante notar que as roscas são desenhadas em conformidade com as normas ISO métricas, proporcionando compatibilidade com parafusos e porcas metálicos.

### Funções Disponíveis na Biblioteca

As funções básicas da biblioteca têm como foco a eficiência e a simplicidade. As principais funções disponíveis incluem:

1. **`thread_for_screw(diameter, length)`**: Essa função gera uma rosca de parafuso com o diâmetro e comprimento especificados. A construção dessa rosca usa valores de passo padrão baseados no diâmetro informado, proporcionando um resultado funcional em projetos diversos.

2. **`thread_for_nut(diameter, length, usrclearance=0)`**: Similar à função anterior, esta gera uma rosca de porca. A função permite a subtração da rosca de forma a criar um encaixe perfeito para o parafuso correspondente. Um dos parâmetros importantes é o `usrclearance`, que permite ajustar a folga entre o parafuso e a porca, adicionando uma camada de personalização ao design.

Para cada uma dessas funções, um exemplo prático pode ser gerado de forma rápida. Por exemplo, um parafuso de diâmetro 10 mm e comprimento 30 mm seria gerado através da linha de código:

```openscad
thread_for_screw(diameter=10, length=30);
```

### Funções Adicionais e Personalizações

Além das funções básicas, a biblioteca também oferece funcionalidades mais avançadas. Com `thread_for_screw_fullparm` e `thread_for_nut_fullparm`, os usuários podem especificar um passo (pitch) não padrão e ajustarem a resolução do modelo através do parâmetro de divisões (divs). Um exemplo prático seria:

```openscad
thread_for_screw_fullparm(diameter=10, length=30, pitch=2, divs=60);
```

Essas funções são especialmente úteis em projetos que exigem roscas específicas ou quando a precisão e a estabilidade do encaixe são cruciais.

A função de nut adicional, `thread_for_nut_fullparm`, também é uma grande aliada na personalização das roscas das porcas, permitindo ajustes detalhados sobre a folga e a entrada da porca, minimizando assim problemas como o “pé de elefante,” uma deformidade comum em impressões 3D.

### Considerações e Testes

Os desenvolvedores da biblioteca garantem que ela não é apenas funcional, mas também leve em termos de processamento. Testes executados em diferentes configurações de impressoras 3D mostram que as funções da biblioteca podem produzir resultados satisfatórios sem sobrecarregar as capacidades do sistema, mesmo em hardware menos potente.

Adicionalmente, a biblioteca foi sujeita a revisões contínuas. Notas de versão indicam a correção de bugs e melhorias ao longo do tempo, destacando o comprometimento do autor em garantir um produto final eficiente e útil.

### Aplicações Práticas

As aplicações práticas dessa biblioteca são imensas. Ao criar peças de máquinas, dispositivos personalizados ou qualquer outro tipo de montagem que requeira parafusos e porcas, esta biblioteca pode ser utilizada para fornecer uma solução rápida e precisa.

Os projetistas podem, por exemplo, desenvolver suportes para outros dispositivos em que roscas são necessárias, facilitando a montagem e desmontagem. Além disso, educadores e estudantes podem utilizar o OpenSCAD como ferramenta para ensinar conceitos de engenharia e design, oferecendo um método prático e visual que ajuda a concretizar conceitos teóricos.

### Conclusão

A "Biblioteca OpenScad. Roscas para Parafusos e Porcas V1" se apresenta como uma ferramenta indispensável para quem busca criar projetos mais robustos e funcionais no OpenSCAD. Ao unir a facilidade de uso com a eficiência de processamento, ela permite que designers e engenheiros foquem na criatividade e na inovação, deixando as questões técnicas de roscas e conexões para a biblioteca.

Com sua capacidade de personalização e a simplicidade da sua implementação, essa biblioteca não só serve como um recurso valioso para usuários de todos os níveis, mas também abre portas para novas possibilidades no mundo da impressão 3D. É uma clara demonstração de como o software, aliado a um bom design e implementação, pode melhorar significativamente a eficiência e a qualidade dos projetos em que é utilizado.
