Sobre o objeto 3D BFPTOUCH para Hipercubo AR

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

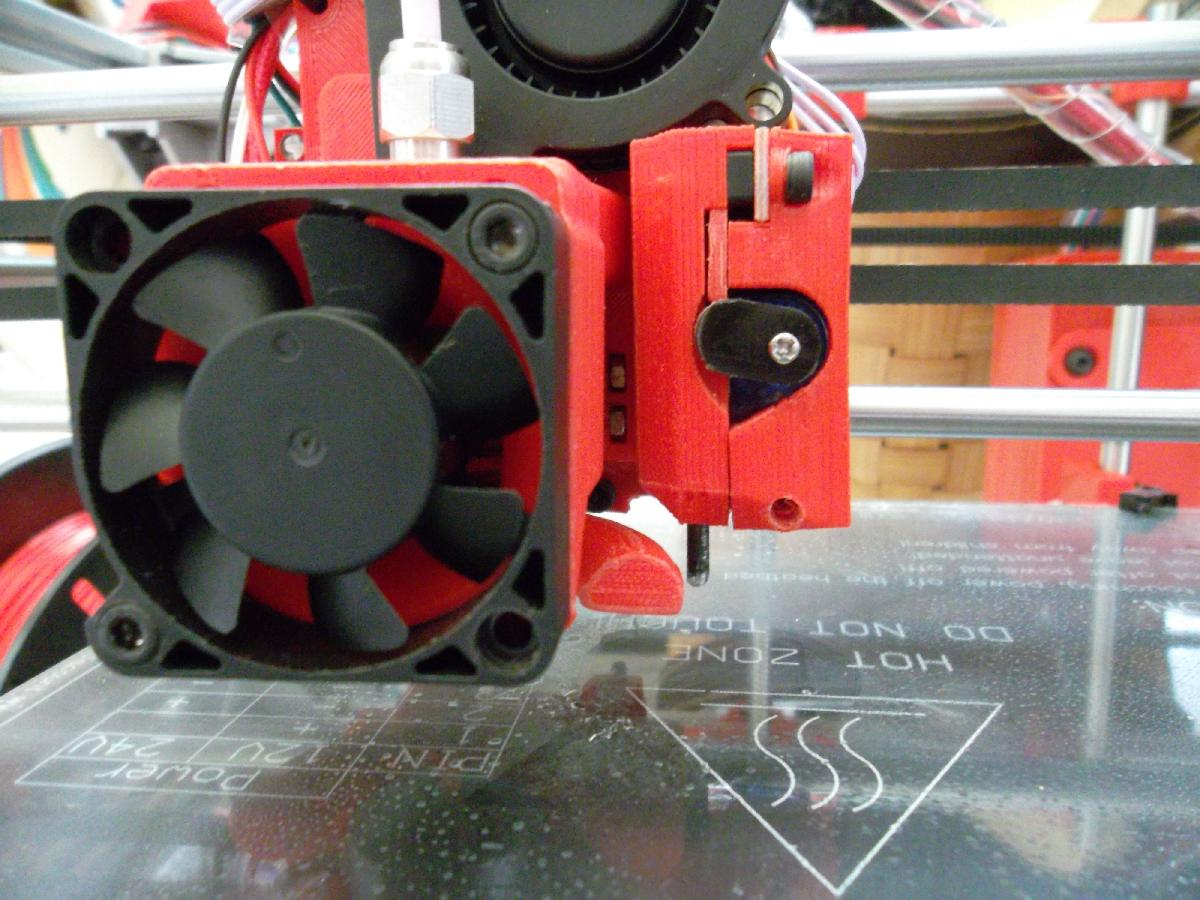

BFPTOUCH para Hipercubo AR foi projetado para Impressora 3D. Eu adaptei para que fique firmemente acoplado ao suporte do hipercubo -AREliminei o furo para a cabeca do parafuso desnecessario. Para o vastago palpador, use um parafuso M3 e corte a cabeca, deixando a ponta romba. Ao coloca-lo sobre a bandeira, use uma gota de cola para que fique ajustado e nao se mova; e importante que a distancia seja constante.Foram feitos ajustes nas medidas internas da tampa para que a bandeira se mova suavemente, assim como foi ajustada a espessura da bandeira.Deve-se lixar tudo bem para que corra livremente, nao use oleo nem graxa.Teste o conjunto sem colocar a leva ate que seu funcionamento seja verificado.Veja o original para mais dados (https://www.thingiverse.com/thing:2890290)Para coloca-la no carro, deve-se colocar a base na mesma e depois montar a sonda colocando a tampa e demais componentes, isso permite que o conjunto tenha a solidez necessaria.M851 Z0G28G1 X100 Y100 Z0 ; (coloque as coordenadas do seu home).M211 S0Com o painel da impressora ou pelo software, desca ate que o nozzle chegue a plataforma (folha de papel). Anote o valor de Z, sera por exemplo -0.9. Entao como ultimo comando.M851 Z-0.9M502grave a memoria, ou coloque esse valor no Marlin e pronto.Recomendo ativar o babystepping, especialmente se imprimirem diversos materiais para esse ajuste de ultimo momento, por exemplo, o Nylon fica melhor entre 0.1/0.2 mais pressionado que o ABS.veja https://youtu.be/sJ7reGSuObYNota de cor.....Negro (leia chanchada, mas nao me parece que seja tanto).Os servos sao alimentados com 5V (especialmente precisam disso se usarem BFPTOUCH).Na RAMPS nao ha, o regulador do Arduino o coitadinho quase nao aguenta entre o Arduino, finais de curso etc., entao e preciso alimenta-los externamente.Se usarem fonte de PC, usem o ps-on e os 5 standby; basta apenas fazer um jumper na RAMPS, mas com as fontes de 12V nao podem fazer isso.Vamos ao tema, e colocar um LM7805 desde os 12V da fonte ate a linha de alimentacao dos servos. Para simplificar, coloquei na propria RAMPS.Ficando.....vejam as fotos.

Baixar

O modelo 3D chamado "BFPTOUCH para Hipercubo-AR" é uma adaptação criada para otimizar a montagem de um hipercubo, uma impressora 3D popular. O autor do arquivo fez diversas modificações para garantir que os componentes se encaixem de maneira firme e funcional. Aqui estão alguns detalhes e recomendações importantes sobre o modelo:

### Descrição do Modelo:

1. **Acoplamento**: O design foi ajustado para que o modelo se acople de forma firme ao suporte do hipercubo-AR. Isso é fundamental para a estabilidade durante a impressão.

2. **Remoção do Furo de Parafuso**: O autor eliminou um furo desnecessário que era destinado à cabeça do parafuso. Isso simplifica o design e melhora a estética do modelo.

3. **Usabilidade do Vástago Palpador**: Para o vástago palpador, recomenda-se usar um parafuso M3 com a cabeça cortada e a ponta arredondada. Essa modificação facilita a movimentação do componente na impressão.

4. **Cola para Fixação**: Ao fixar o vástago palpador sobre a bandeira do modelo, é aconselhável usar uma gota de cola para evitar que o componente se mova, garantindo que a distância se mantenha constante.

5. **Ajustes nas Medidas Internas**: Foram realizadas alterações nas medidas internas da tampa, essenciais para que a bandeira se desloque suavemente durante sua operação. Além disso, a espessura da bandeira foi refinada para um desempenho ideal.

6. **Lixamento**: É importante lixar todas as partes do modelo para garantir que elas se movam livremente. Evitar o uso de óleo ou graxa é uma recomendação forte, pois esses produtos podem causar o acúmulo de sujeira e atrito ao longo do tempo.

### Montagem e Instalação:

- **Montagem do Carro**: O processo de montagem envolve primeiro a fixação da base e, em seguida, a instalação da sonda e demais componentes. Essa sequência é vital para a solidez do conjunto.

- **Calibração Inicial**: O arquivo fornece comandos G-code para iniciar a calibração da impressora. As instruções incluem o uso do comando `M851` e a configuração do eixo Z, para garantir que o bico esteja na altura correta em relação à plataforma.

- **Ajuste Final de Material**: O autor também sugere ativar o "babystepping" para um ajuste mais preciso durante a impressão, especialmente quando se utiliza diferentes materiais que podem exigir variações de pressão na altura do bico.

### Alimentação dos Servos:

O modelo requer uma alimentação específica dos servos, que devem ser alimentados com 5V. O autor alerta sobre as limitações do regulador da placa RAMPS, que pode não suportar toda a carga necessária. Recomenda-se utilizar uma fonte externa de PC ou um circuito com um LM7805 para garantir uma alimentação estável e adequada.

### Conclusão:

O modelo "BFPTOUCH para Hipercubo-AR" demonstra a importância da personalização e adaptação no mundo das impressoras 3D. As alterações e recomendações fornecidas pelo autor ajudam a otimizar não apenas o funcionamento do modelo, mas também a garantir que a montagem seja realizada de maneira eficiente. É uma excelente contribuição para aqueles que utilizam o hipercubo-AR e desejam aprimorar seu desempenho. Para mais detalhes e visualizações, o autor direciona os usuários a um link do Thingiverse.
