BETA Sonda piezo z para E3D Titan Aero (montada diretamente via motor)

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D BETA Sonda piezo z para E3D Titan Aero (montada diretamente via motor)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

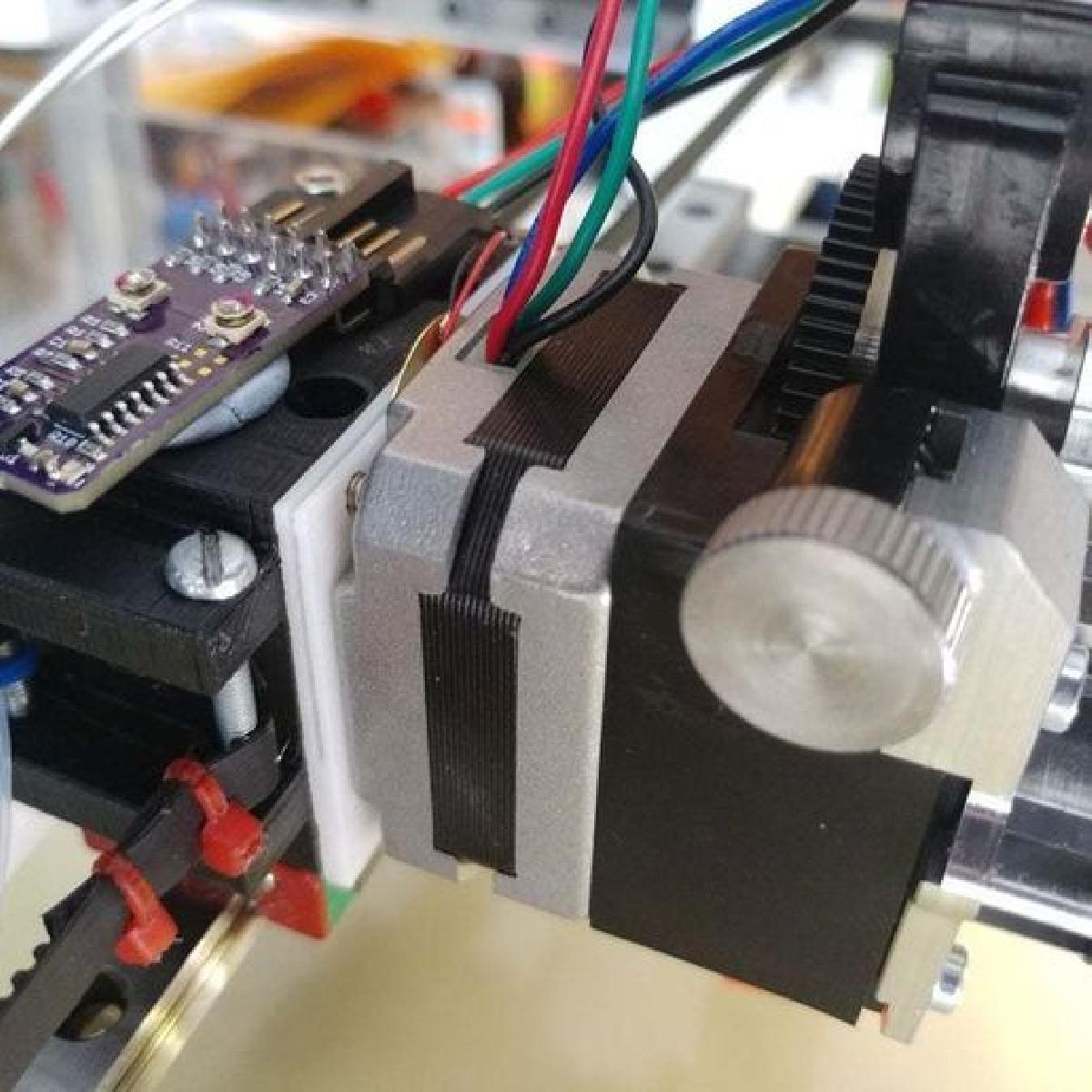

BETA Sonda piezo z para E3D Titan Aero (montada diretamente via motor) foi projetado para Impressora 3D. A Precision Piezo apresenta - Titan Aero (ou outro sistema de extrusora similar) placa do sensor piezo. Este e um beta, eu tenho um funcionando, mas estou ansioso para ouvir seu feedback e ver quaisquer modificacoes que voce faca. Por favor, compartilhe. Se voce montar seu titan aero (ou outro design de extrusora similar) diretamente pelos parafusos do motor, essa placa permite que voce use a medicao piezo z. Imprima em PLA 3D Fila ou PETG XT 3D Fila (ABS ira deformar, pois e alto e fino). Faca furos nos quatro buracos que correspondem a um padrao de motor nema 17 de 3,2mm. Monte entre o motor e o carro x/cabeca de impressao. Insira um disco piezo de 20mm na parte superior, ha um sulco para os pads de solda (presumindo o uso do piezo de 20mm da serie murata 7bb - que e uma quantidade confiavel e conhecida). Aperte os parafusos que seguram o motor, o suficiente para garantir que o motor e o hotend anexado estejam firmes, mas nao super apertados, ou nao havera uma pequena flexibilidade para permitir que o piezo funcione. Minha configuracao de teste tem um bico bastante firme, permitindo um leve movimento quando o bico toca a cama. Conecte a um circuito amplificador adequado, como os disponiveis em http://www.precisionpiezo.co.uk Probe a vontade. :) Participe da discussao aqui http://forums.reprap.org/read.php?1,767998,787507,page=19#msg-787507 Youtube https://youtu.be/cPwi2WWcSV4
