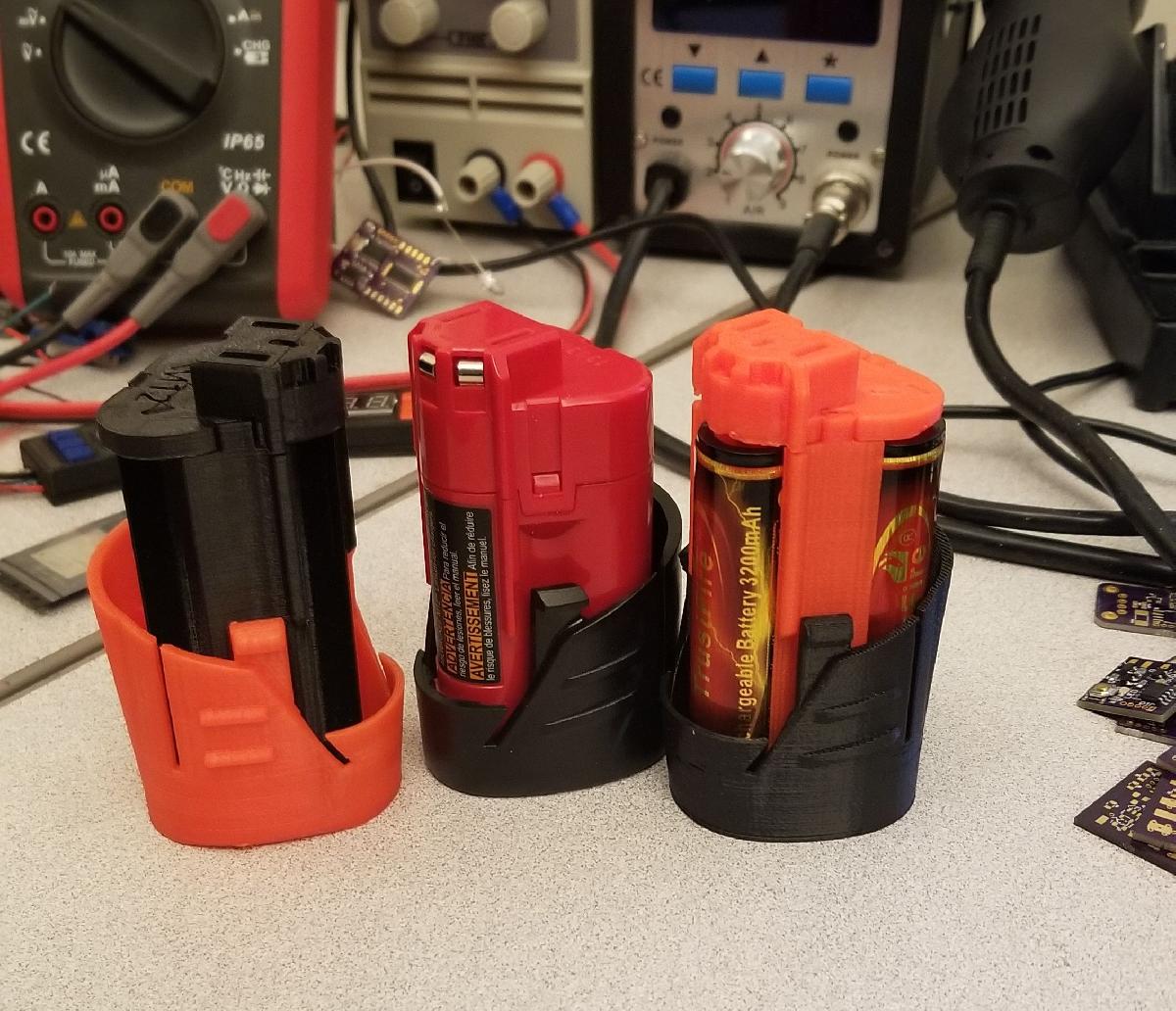

Sobre o objeto 3D Bateria Milwaukee M12

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Bateria Milwaukee M12 foi projetado para Impressora 3D. Atualizacao em 1/11/18. Atualizei todos os arquivos. Melhor roteamento para facilitar. Nao acho que uma aba seja necessaria. Os clipes na parte superior sao mais fortes, mas ainda tem um parafuso no centro para melhor fixacao. As configuracoes de impressao foram altura de camada de 0,2 mm, 20% de preenchimento e parece bom. Usei uma aba apenas na parte A. Pode acomodar 18650s protegidos, mas pode ser apertado em alguns, ou muito solto em celulas nao protegidas. (Voce sempre pode reduzir a altura um pouco no slicer) Use fio de cobre solido. 22AWG e tudo que tenho agora, mas 20 deve funcionar. Pode funcionar apenas enrolando o fio, mas o conector principal precisa de mais trabalho. Derreti o fio no plastico, mas provavelmente ha uma maneira melhor. Editar: O pino 3B (rotulado como T no original) precisa de um resistor termico de 10K conectado ao negativo. (Veja os comentarios com Sneezy3D) e os outros 2 precisam de resistores de 10K. Os resistores (1/16w) foram feitos para caber nos furos verticalmente, entao os terminais se tornam os contatos.
