Bateria Kodak DCS 7xx/6xx/5xx Adaptada para Usar LP E12 (Guias de Contato Impressos em 3D)

Outro

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Bateria Kodak DCS 7xx/6xx/5xx Adaptada para Usar LP E12 (Guias de Contato Impressos em 3D)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

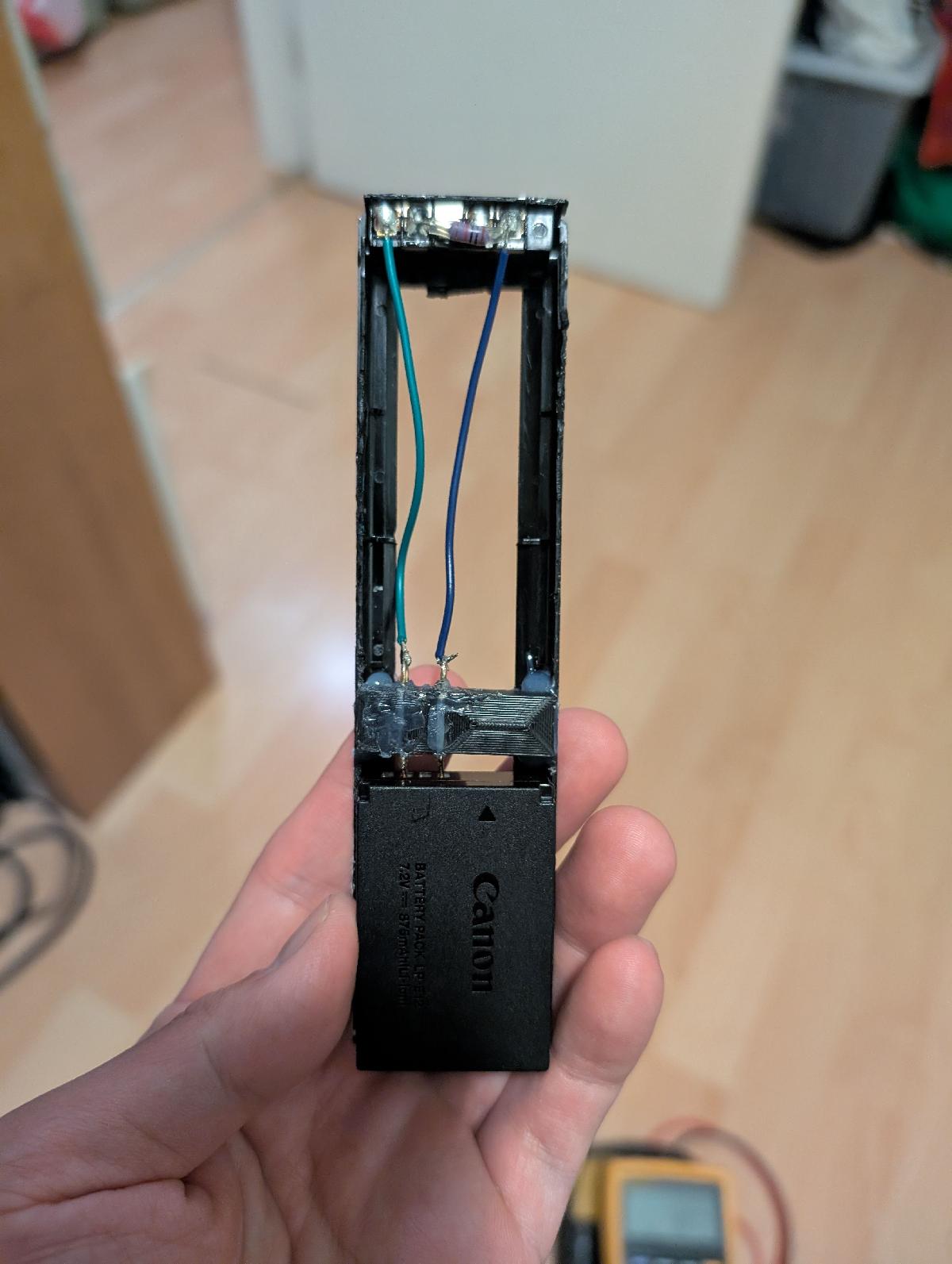

Bateria Kodak DCS 7xx/6xx/5xx Adaptada para Usar LP E12 (Guias de Contato Impressos em 3D) foi projetado para Impressora 3D. Isso usa uma bateria DCS 4E0111 / 11040510 morta como o suporte do adaptador.Ha um video no YouTube acompanhando esta construcao, que pode ser visto aqui apos 03 de maio de 2025 as 10h AST. Nao e necessario assistir ao video, todas as informacoes para construir isso estao localizadas neste resumo. https://youtu.be/MquFTju9DwwCoisas necessarias.- 1x Bateria Kodak DCS Sacrificavel- 1x LPE-12 (Link abaixo para o modelo USB-C)- 2x Fios de 10cm de comprimento (estou usando 18awg)- 2x Clips de papel (metalico, nao revestido, 1mm, e uma ferramenta para corta-los)- 1x Pistola de cola quente e alguns bastoes- 1x Ferro de solda (solda e outros materiais)- 1x Ferramenta de alavancagem de algum tipo (estou usando um abridor de fundo de relogio)- impressoras 3D para imprimir meus guias de clips de papelAbrindo o Pacote AntigoO pacote esta selado por completo, entao voce essencialmente estara quebrando esse negocio. Existem costuras onde o pacote foi selado, entao seguiremos essas linhas para quebrar isso. Eu achei que a melhor opcao era comecar a alavancar a parte traseira do pacote; queremos manter a parte inferior deste pacote, entao vamos alavancar a parte superior. Aqui eu chamo de parte superior a superficie que esta rotulada com "Kodak Professional". Curiosidade: os rotulos sao basicamente adesivos grossos, se voce os remover, expoe as celulas antigas.Uma vez que os 3 lados estao praticamente livres, voce deve conseguir alavancar o ultimo lado.Uma vez que voce o tenha desmontado, vera as celulas antigas; nao precisamos manter nenhuma das celulas ou coisas conectadas a elas. Usei a ferramenta de alavancagem para quebrar os conectores da bateria no pacote; voce poderia desconecta-los na conexao. Novamente, descarte as celulas antigas de maneira adequada.Voce notara que ha alguns componentes entre as celulas, estes nao sao necessarios e podem ser descartados, eles servem para a camera monitorar o pacote, mas nem estamos usando a mesma quimica de bateria na nossa construcao e a camera parece nao se importar se voce os remover.Preparando o Clip de Papel / FioQueremos cortar os clips de papel em uma forma de U desigual. Em seguida, voce quer angula-lo, a parte longa ficara "por cima" e voce quer dobrar a ponta para baixo. Isso ajudara o clip a agir um pouco como uma mola e tambem a segurar o pacote LP-E12 no lugar. Agora voce pode soldar cada fio a U do clip dobrado.Soldando os Fios ao Pacote Kodak VazioPrecisamos apenas soldar cada clip de papel aos terminais positivo e negativo. Eles estao rotulados no rotulo inferior do pacote original.Conectando o LP-E12Basicamente, queremos conectar o terminal positivo do LP-E12 ao terminal positivo da Kodak e o terminal negativo ao terminal negativo da Kodak.Pegue a impressa do guia do clip de papel, insira o clip de papel pelos guias com a ponta longa para cima. Uma vez que esteja passando, pegue seu LP-E12, hora de encaixa-lo. Coloque seu LP-E12 na parte de tras do pacote, deslize a impressao para frente ate sentir que os clips de papel fazem contato com o LP-E12, marque o local ou simplesmente aplique um pouco de cola quente nas laterais da impressao para mante-la no lugar. Uma vez feito, ajuste a posicao das abas do clip de papel. Tambem certifique-se de que nada esta fazendo curto. Se voce deseja testar o pacote na camera, uma vez verificado, aplique mais cola quente em cima da impressao e ao redor do clip de papel para garantir que a posicao nao mude. Tambem para ajudar a minimizar as chances de curto. Eu colei a parte de tras dos clips apenas para ser um pouco cauteloso. Nao ha necessidade de ter um incendio de bateria na sua Kodak.Por ultimo, tambem imprimi uma tampa superior para a area de contato do LP-E12; isto e opcional tambem, mas se voce quiser, foi feito para fornecer um pouco de poder de fixacao extra para o adaptador manter o LP-E12 no lugar, nao e obrigatorio; eu so achei que tambem ficaria melhor.Isso deve ser tudo!
