Base para Placas de Circuito Impresso Suporte PCB

Engenharia

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Base para Placas de Circuito Impresso Suporte PCB

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

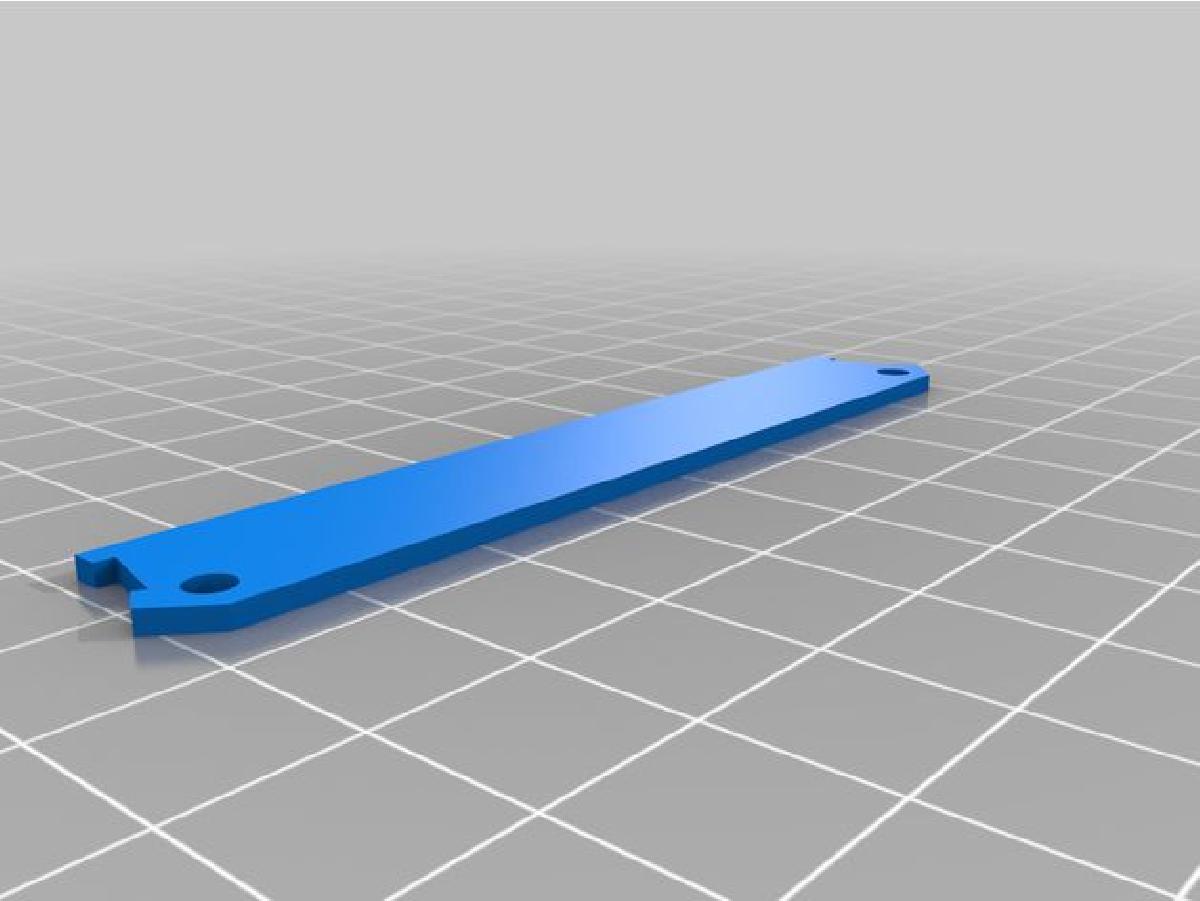

Base para Placas de Circuito Impresso Suporte PCB foi projetado para Impressora 3D. Isso e uma base para Placas de circuito impresso. Os arquivos do Freecad que foram anexados, permitirao o ajuste da largura (ao ajustar o sketcher) e do comprimento (ajustar o comando PAD) e qualquer outro ajuste que desejar.Caso queiram fixar num trilho dinn, basta imprimir o arquivo "DIN rail clip basic module for own modification" disponivel no https://www.thingiverse.com/thing:3640994.

Baixar

O arquivo em questão, denominado "Base para Placas de Circuito Impresso - Suporte PCB", é um modelo 3D projetado para facilitar a montagem e o suporte de placas de circuito impresso (PCBs). Este tipo de suporte é essencial para garantir a segurança e a estabilidade das placas em projetos eletrônicos.

### Descrição do Produto

A base é cuidadosamente projetada para ser ajustável, proporcionando adaptabilidade a diferentes tamanhos de PCBs, o que é particularmente útil em aplicações onde as especificações podem variar. Os arquivos .FCStd do FreeCAD anexados ao projeto permitem que o usuário faça modulações com facilidade:

- **Ajuste de Largura**: Pode ser alterado diretamente no sketcher, permitindo uma adaptação exata às medidas necessárias da placa de circuito.
- **Ajuste de Comprimento**: O comprimento pode ser modificado através do comando PAD, permitindo flexibilidade no design.

### Recursos Extras e Compatibilidade

Outro aspecto interessante é a compatibilidade com trilhos DIN. Para usuários que desejam integrar a base de suporte em um sistema montado em trilho DIN, o autor sugere a impressão de um módulo de clipagem específico: o "DIN rail clip basic module for own modification". Esse módulo está disponível no Thingiverse, o que facilita a modificação e a personalização conforme as necessidades do projeto.

### Benefícios da Impressão 3D

A utilização de impressão 3D para criar essa base oferece várias vantagens, como:

- **Personalização**: O usuário pode modificar as dimensões de acordo com suas necessidades específicas.
- **Eficiência**: A impressão 3D permite produzir rapidamente o suporte, reduzindo o tempo de espera por componentes comerciais.
- **Custos**: A fabricação personalizada pode ser mais econômica, especialmente em pequenas quantidades, já que elimina o custo de compra de suportes pré-fabricados.

### Conclusão

A "Base para Placas de Circuito Impresso - Suporte PCB" é uma solução prática e versátil para quem trabalha com eletrônica. Com sua capacidade de ajuste e a opção de montagem em trilho DIN, é uma ótima adição ao arsenal de qualquer entusiasta de DIY (faça você mesmo) ou profissional da área. A utilização de ferramentas como o FreeCAD para personalização torna a experiência ainda mais acessível e adaptativa, promovendo a inovação e criatividade no design eletrônico.
