Barras de alinhamento do eixo Z duplo

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Barras de alinhamento do eixo Z duplo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

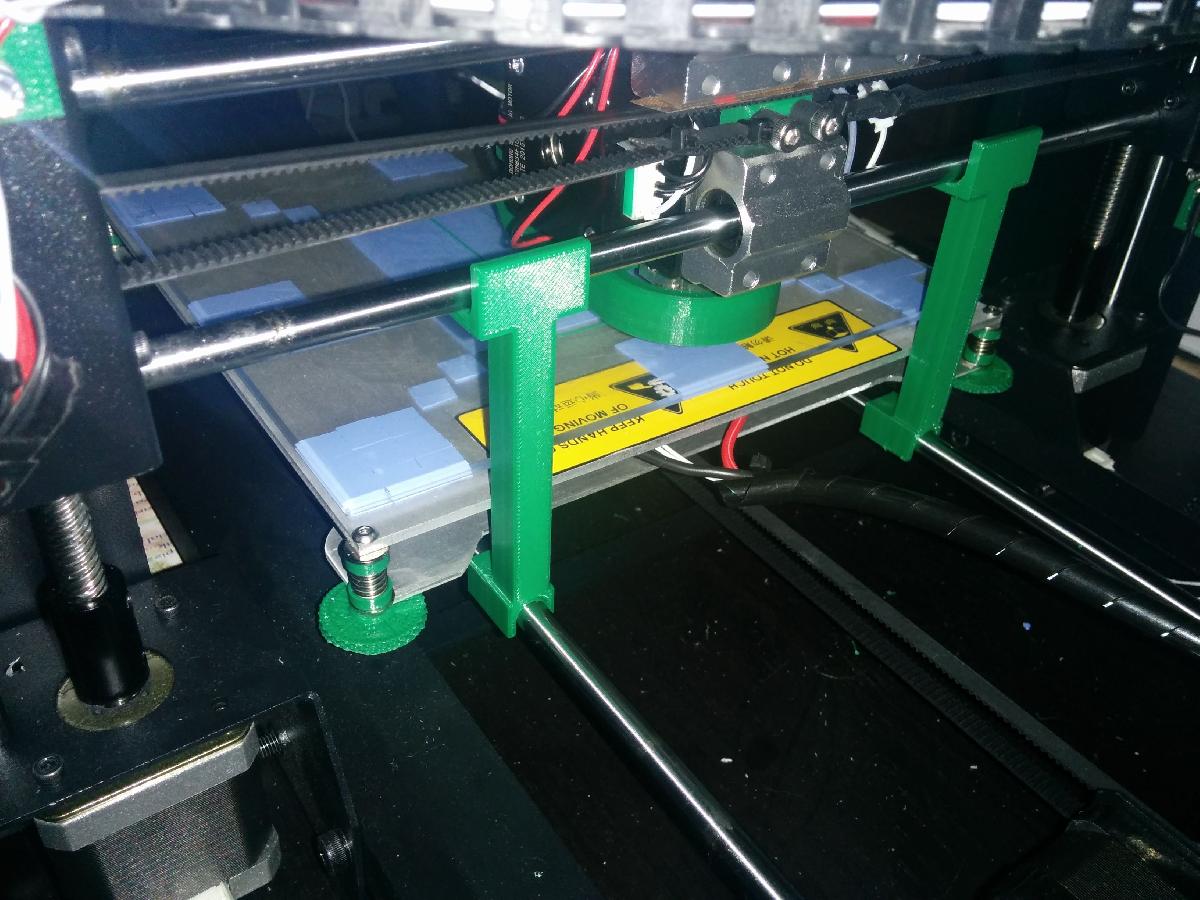

Barras de alinhamento do eixo Z duplo foi projetado para Impressora 3D. Meu Wanhao Duplicator i3 teve alguns problemas de alinhamento da estrutura, mas nada serio. Eu descobri que a estrutura onde os motores do eixo Z estao tocava a superficie da minha mesa e a estrutura do eixo Y balancava levemente (2-3mm) pivotando nos pilares da estrutura do eixo Z. Se sua estrutura estiver seriamente desalinhada, outros remedios serao necessarios, mas a proxima parte da descricao realmente funcionou para mim.Colocar pes na minha estrutura melhorou muito esse problema e fez com que toda a estrutura parecesse muito solida. Eu usei um nivel de bolha ao longo das 2 barras lineares do eixo Y para nivelar toda a impressora, tanto na parte de tras quanto na frente. Antes disso, as molas da minha cama aquecida estavam muito desalinhadas para conseguir deixar o vidro da cama aquecida plano e ajustado a ponte do eixo X-Z. Estes sao os pes que estou usando. Apos esse alinhamento e algumas outras adicoes (veja meus outros uploads), todas as molas da cama aquecida estao quase identicas e o ajuste da cama e facil e nao necessario com tanta frequencia.Entao isso me leva a esta nova parte, e realmente um clone de um design de Mangtronix, mas depois de imprimir a peca dele, descobri que nao era longa o suficiente para o Wanhao Duplicator i3 (nao percebi na epoca que o original e personalizavel), entao fiz um novo.Assumindo que suas barras do eixo Y estao 100% niveladas (ou tao boas quanto voce conseguir), isso permite que voce alinhe a ponte do eixo X-Z ao eixo Y. Funciona muito bem para mim e parece ser o melhor lugar para alinhar, ja que a estrutura de chapa de metal do Wanhao nao esta nivelada na maioria das areas.Para o alinhamento, eu fiz o seguinte:1) Eu movi a ponte do eixo X-Z para uma altura adequada usando o painel de controle ou manualmente.2) Desliguei todo o sistema da rede eletrica.3) Desconectei as conexoes do motor do eixo Z.4) Mova o eixo Y todo o caminho em direcao a frente da impressora.5) Instale as barras de alinhamento no eixo Y, conforme mostrado nas imagens.6) Gire manualmente os motores do eixo Z para baixo ate que facam contato firme com as barras de alinhamento. GARANTA QUE AS BARRAS DE ALINHAMENTO ESTEJAM RETAS DOS DOIS LADOS, PARA GARANTIR A MELHOR PRECISAO.7) Em seguida, conecte os motores do eixo Z novamente (certifique-se de que seu sistema esteja desligado antes de fazer isso).8) Ligue o sistema novamente.9) Mova os motores do eixo Z para cima e longe das barras de alinhamento usando o sistema de posicionamento pelo menu na tela.10) Remova as barras de alinhamento e voce esta feito!
