Sobre o objeto 3D Barco a Motor V8

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Barco a Motor V8 foi projetado para Impressora 3D. Juan Miguel Garcia HaroPablo Martin PlazaUniversidade Carlos III de MadriDepartamento de sistemas e automaticaMestrado em Robotica IndustrialPara melhorar a ferramenta OOML (iearobotics.com/oomlwiki/doku.php), construimos este barco a motor a partir de bibliotecas OOML que estao escritas em C++. O MOTORBOAT e desenvolvido do zero e nao se baseia em nenhum modelo previamente desenvolvido por outros programadores. Nos apenas usamos o codigo .SCAD de uma helice, para construir nossa helice (http://www.thingiverse.com/thing:8688).Aqui esta um video do MOTORBOAT (em espanhol):Polias:http://youtu.be/dUqTDfMHCe8Engrenagens:http://youtu.be/C185LOEoUI0Teste na agua:http://youtu.be/0xFm2y-97TsTodo o codigo e escrito pelo programa QtCreator, este programa pode funcionar em paralelo com o programa OpenScan para visualizar o processo de desenvolvimento das diferentes partes.O MOTORBOAT foi dividido em tres partes. A primeira parte e a estrutura fisica do MOTORBOAT e e destinada a flutuar na agua. A segunda parte e baseada em um sistema mecanico de polias e correia e tem a intencao de transmitir potencia para a helice. A terceira parte se baseia em outro sistema mecanico de engrenagens e tambem tem como objetivo transmitir potencia para a helice.O codigo da engrenagem foi parametrizado para funcionar como uma nova biblioteca OOML.Para fornecer potencia ao sistema mecanico, usamos um motor DC que e ativado ou desativado atraves de um interruptor.Finalmente, os codigos anexados sao arquivos ".STL". Inclui tambem um arquivo ".RAR" que contem todos os arquivos gerados (".CPP", ".SCAD", ".STL").Coisas adicionais.Para montar a estrutura fisica do barco a motor, precisamos:Adesivo a prova d'agua.2 flanges para segurar o motor.Para montar o sistema mecanico baseado em polias e correias, precisamos:2 parafusos M3x10mm.10 arruelas M3.2 porcas M3.1 correia de secao quadrada 80x2,2mm.Para montar o sistema mecanico baseado em engrenagens, precisamos:2 parafusos M3x10mm.2 parafusos M3x20mm.2 porcas M3.14 arruelas M3.

Baixar

### Modelo 3D: Barco a Motor V8

**Autores:**
Juan Miguel Garcia Haro
Pablo Marin Plaza

**Instituição:**
Universidade Carlos III de Madrid
Departamento de Sistemas e Automática
Mestrado em Robótica Industrial

---

**Descrição do Modelo:**

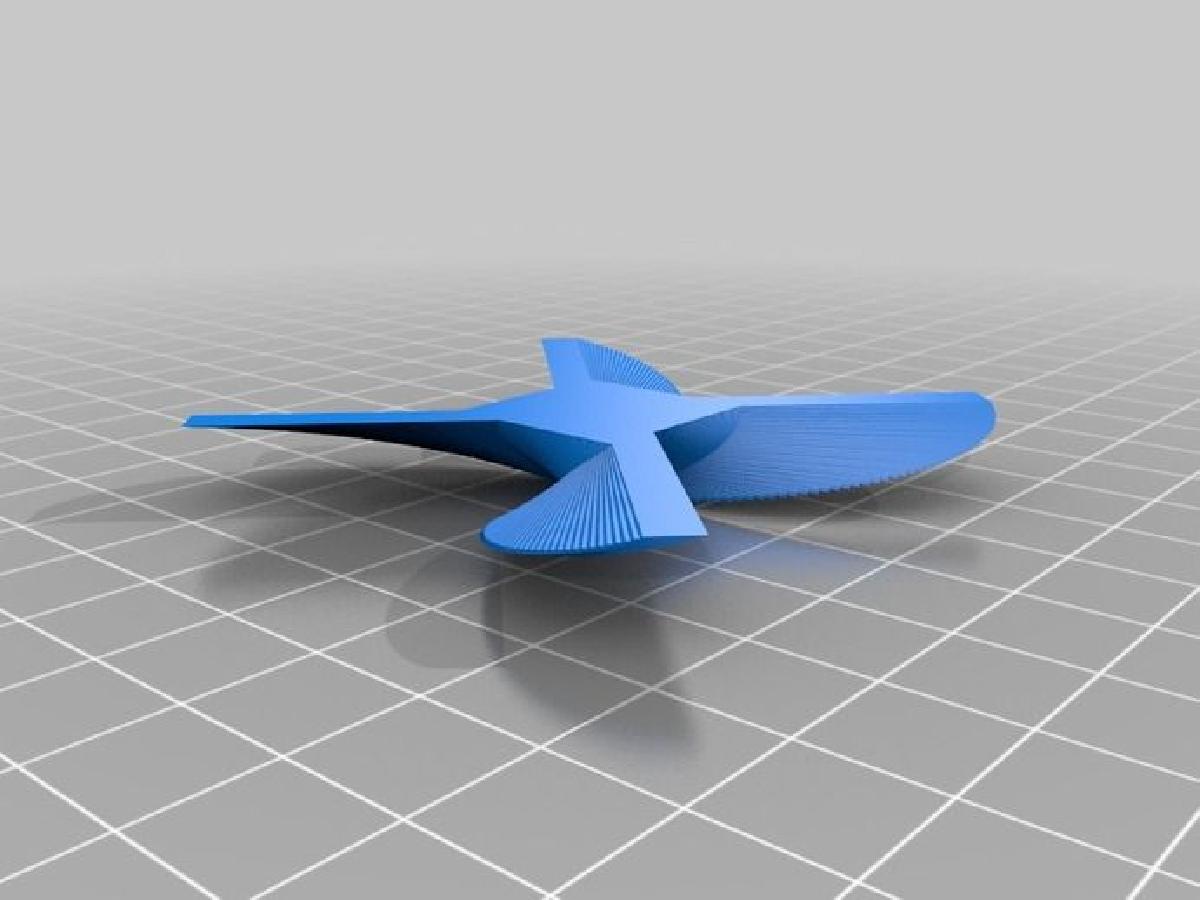

O modelo 3D do Barco a Motor V8 foi desenvolvido por Juan Miguel Garcia Haro e Pablo Marin Plaza como uma melhoria da ferramenta OOML, uma biblioteca escrita em C++ destinada a projetos de robótica. O barco, denominado "MOTORBOAT", foi projetado e desenvolvido do zero, o que representa um esforço significativo na criação de um modelo original que não depende de bases anteriores. Para a hélice do barco, os autores utilizaram um código existente disponível no Thingiverse, embora todo o restante do modelo tenha sido construído de forma única.

**Divisão do Projeto:**

O MOTORBOAT é dividido em três partes principais:

1. **Estrutura Física:** Esta parte do barco foi projetada para flutuar na água, garantindo a estabilidade e a funcionalidade do modelo.

2. **Sistema de Polias e Correias:** Esse sistema mecânico é responsável pela transmissão de potência do motor para a hélice, permitindo o movimento do barco.

3. **Sistema de Engrenagens:** Complementar ao sistema de polias, as engrenagens também desempenham um papel crucial na transmissão da potência necessária para a hélice.

**Componentes Eletrônicos e Montagem:**

Para fornecer energia ao sistema mecânico, foi utilizado um motor DC, que pode ser ligado ou desligado via um interruptor, garantindo controle sobre o funcionamento do barco.

Os arquivos do projeto incluem modelos em formato ".STL", que são os necessários para impressão 3D, assim como um arquivo compactado ".RAR" contendo todos os códigos fonte gerados (.CPP, .SCAD, .STL).

**Materiais Necessários para Montagem:**

Para a estrutura física do barco:
- Adesivo impermeável
- 2 flanges para fixação do motor

Para o sistema de polias e correias:
- 2 parafusos M3x10mm
- 10 arruelas M3
- 2 porcas M3
- 1 correia de seção quadrada 80mm x 2,2mm

Para o sistema de engrenagens:
- 2 parafusos M3x10mm
- 2 parafusos M3x20mm
- 2 porcas M3
- 14 arruelas M3

**Recursos Adicionais:**

Os autores também produziram vídeos demonstrativos do modelo em funcionamento. Os links para os vídeos são:
- **Polias:** [Vídeo aqui](http://youtu.be/dUqTDfMHCe8)
- **Engrenagens:** [Vídeo aqui](http://youtu.be/C185LOEoUI0)
- **Teste na água:** [Vídeo aqui](http://youtu.be/0xFm2y-97Ts)

Esses vídeos apresentam a mecânica do barco em ação e demonstram como o modelo opera na água.

---

Essa apresentação do modelo 3D do Barco a Motor V8 mostra um projeto completo e bem estruturado, ideal para estudantes e entusiastas da robótica, bem como para aqueles interessados na impressão 3D de modelos funcionais.
