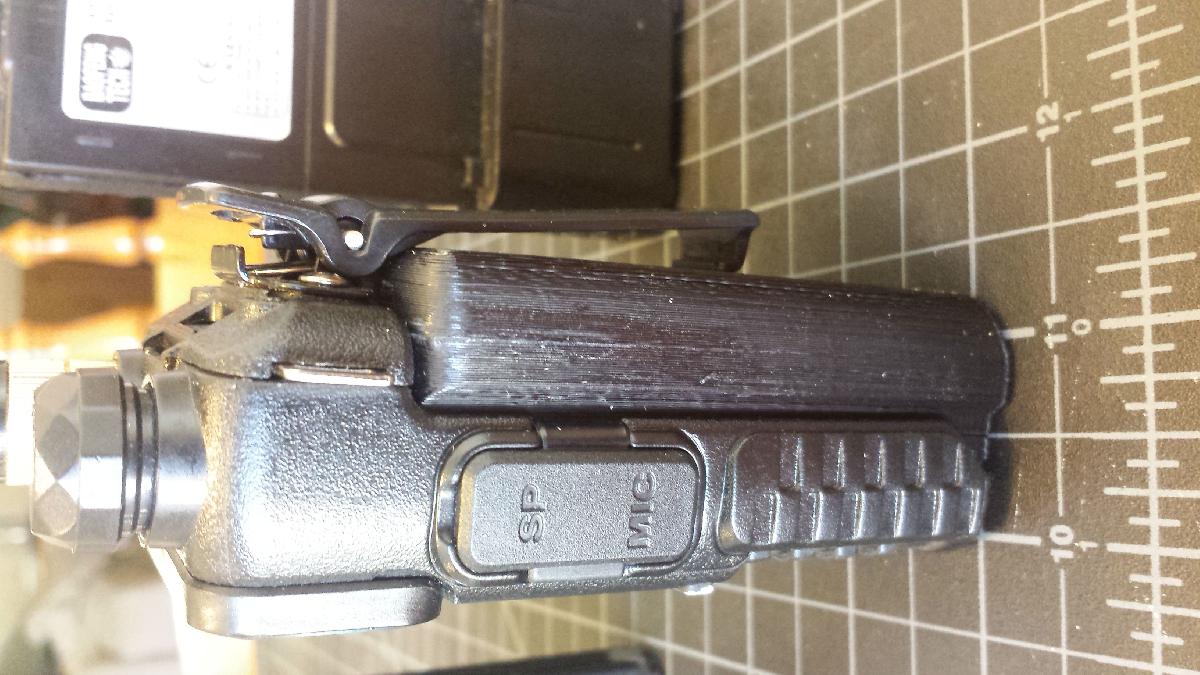

Baofeng 18650 caso da bateria WIP
Eletrônica
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Baofeng 18650 caso da bateria WIP
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Baofeng 18650 caso da bateria WIP foi projetado para Impressora 3D. Ha algum tempo, eu queria uma maneira de usar meu Baofeng com baterias que pudessem ser recarregadas em campo, a partir de um painel solar ou outro dispositivo USB. Como eu uso um carregador de bateria 18650 como um power bank e uso minha lanterna de cabeca com uma 18650, isso parecia ser a melhor celula a ser usada.Dois pequenos quadrados de latao com saliencias de solda neles formam os contatos primarios entre as celulas e o radio. O latao que usei foi cortado de uma tira de 13mm de largura por 0,5mm de espessura.Duas extremidades de uma pequena mola que comprei na loja de ferragens local (~6,5mm⌀) mantem as baterias firmemente seguradas. Elas estao conectadas por um diodo para evitar que a polaridade reversa danifique seu radio.Este e um grande trabalho em andamento. Embora seja funcional, nao e muito refinado. As molas sao um pouco complicadas de soldar, pois precisam ser soldadas no lugar com o design atual - nao e ideal. As placas de latao tambem nao fazem contato com o radio sem bolhas de solda. Eu provavelmente atualizarei isso em algum momento.EDIT: Adicionei indicadores de polaridade + e - para cada celula, para adicionar redundancia ou eliminar o diodo. Eu tambem cortei um pouco do septo central para permitir que as molas inferiores sejam instaladas de forma um pouco mais facil.Estou tendo dificuldade em encontrar maneiras de simplificar a construcao pos-impressao sem sacrificar a integridade estrutural. Vou avisar voces se eu encontrar algo.
