Sobre o objeto 3D BaneBots P60 Caixa de Marchas RC4WD Demolisher

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

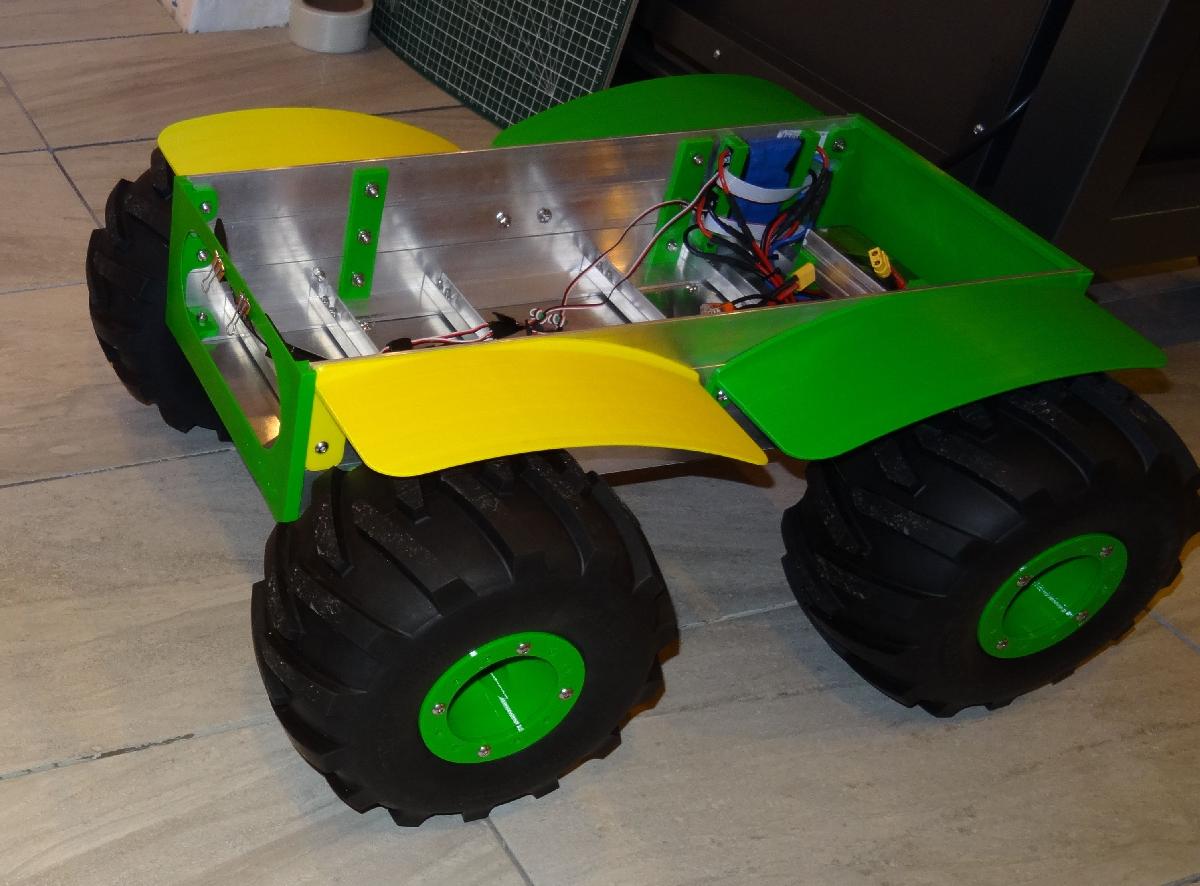

BaneBots P60 Caixa de Marchas RC4WD Demolisher foi projetado para Impressora 3D. Comecei isso fazendo minhas proprias rodas para os pneus RC4WD Demolisher se ajustarem a uma caixa de cambio BaneBots P60. As rodas laranjas mostradas nas fotos nao sao a versao final - descobri que eram muito largas. A versao carregada e um pouco mais estreita.Caixas de cambio: BaneBots P60S-3333-57, Caixa de Cambio P60: Padrao, 129:1, Para motor RS-500 ou RS-700Motores: HobbyKing Turnigy XK3674-1400KV Brushless InrunnerESC: HobbyKing 60A ESC 4A UBEC (F-60A) reprogramadoPneus: RC4WD Demolisher Monster Truck 40 Series 3.8" (diametro 9.6", largura 5.92")Usei angulo de aluminio de 1,5" x 1/8" para a parte inferior das laterais (ou laterais da parte inferior!). 1.5" x 1/8" aluminio plano (duas pecas) para o resto das laterais. Chapa de aluminio de 0,025" para a placa inferior. O aluminio ao qual o motor/caixas de cambio estao fixados e de 2" x 1/16". Precisa aparar a parte extra acima do motor/caixa de cambio nas extremidades para que nao bata nas rodas.Rodas fixadas ao P60 com um eixo de 1/8" e dois parafusos de aperto 10-32 x 3/4". Usei parafusos de cabeca cap de 5mm (16 mm de comprimento??) para fixar os aneis de vedacao nas rodas. Sera necessario roscar os buracos primeiro. Como M5 e 10-32 sao muito proximos, e possivel usar qualquer tipo em qualquer posicao.O tubo quadrado de aluminio na parte inferior e de 3/4". Usado para acomodar os fios do motor que vao para as rodas dianteiras.Inclui suportes para ESC para RoboClaw 2x35A (nao mostrado - os motores que eu tinha nao eram poderosos o suficiente), entao acabei usando os ESCs brushless indicados acima. Os suportes de montagem para eles estao incluidos. Precisa das pecas A e B para ambos os lados (a peca B e a mesma para a esquerda e a direita.)Os canais em forma de U de aluminio na parte inferior sao bordas para compensado de 1/2". Inclui clipes que podem se fixar sobre os canais para segurar itens, como o suporte da bateria. Ha um espaco de 1/8" entre a parte inferior dos canais e a placa inferior de aluminio de 0.025" para permitir que os clipes se fixem ao redor dos canais.A placa STL e a verde solida nas fotos (parte traseira do veiculo nas fotos.) A placa frontal nas fotos com o grande buraco nela era uma temporaria para verificar o encaixe.Todo o hardware de montagem para o chassi e de parafusos de cabeca cap de 5mm.A combinacao motor/caixa de cambio parece ter muita potencia para girar os pneus Demolisher. Nao e uma maquina de velocidade.Inclui varias espessuras de espacadores de motor para colocar entre o motor e a caixa de cambio P60.Nenhuma parte superior construida ainda.
